带法兰边深沟滚珠轴承结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254954
  • 带法兰边深沟滚珠轴承结构设计
  • 带法兰边深沟滚珠轴承结构设计
  • 带法兰边深沟滚珠轴承结构设计
  • 带法兰边深沟滚珠轴承结构设计
  • 带法兰边深沟滚珠轴承结构设计

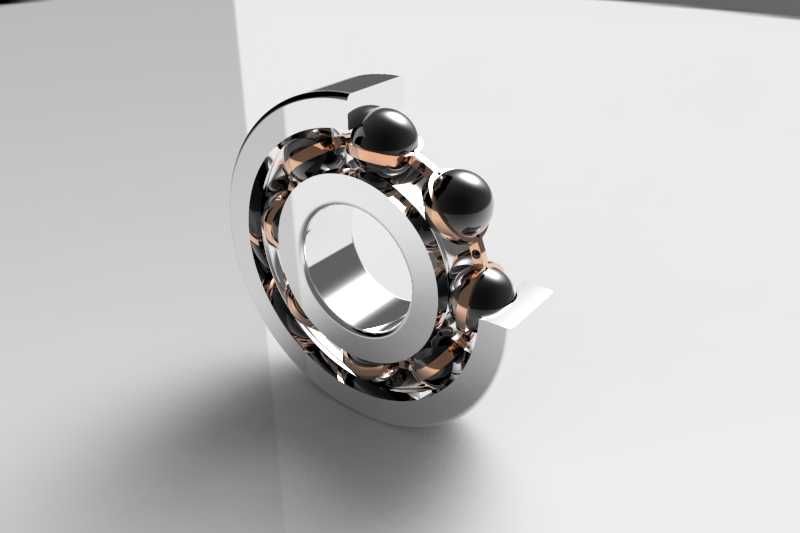

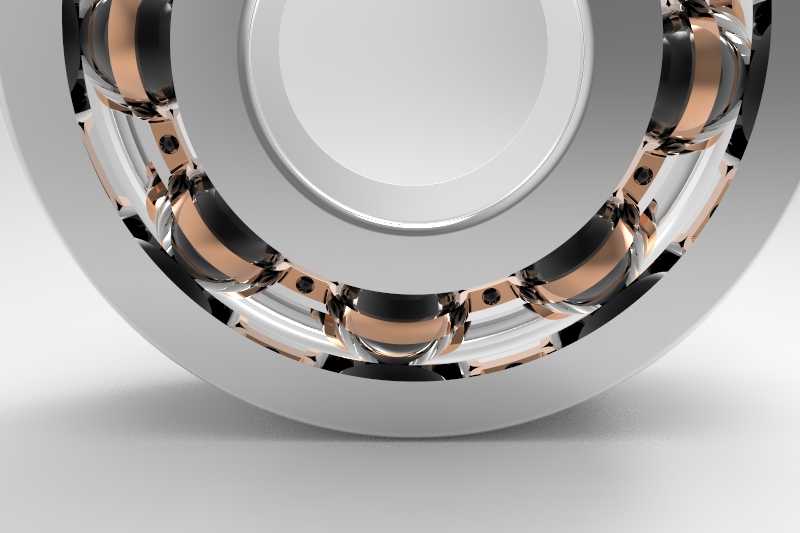

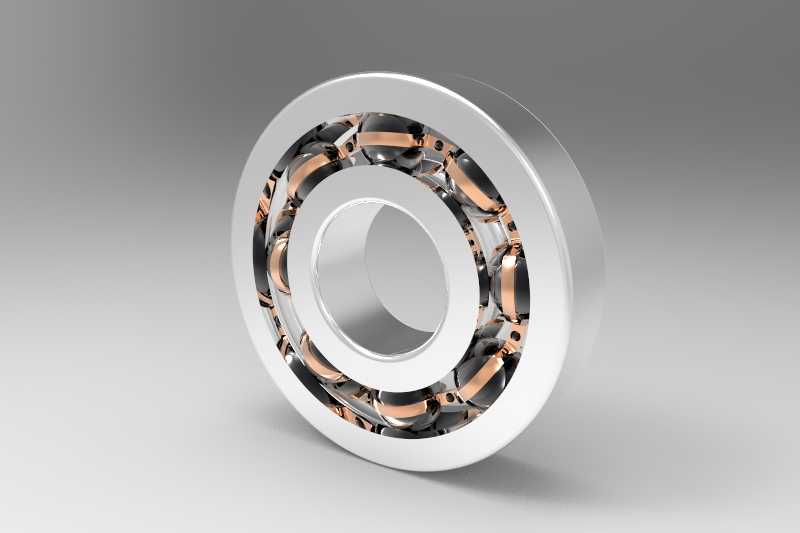

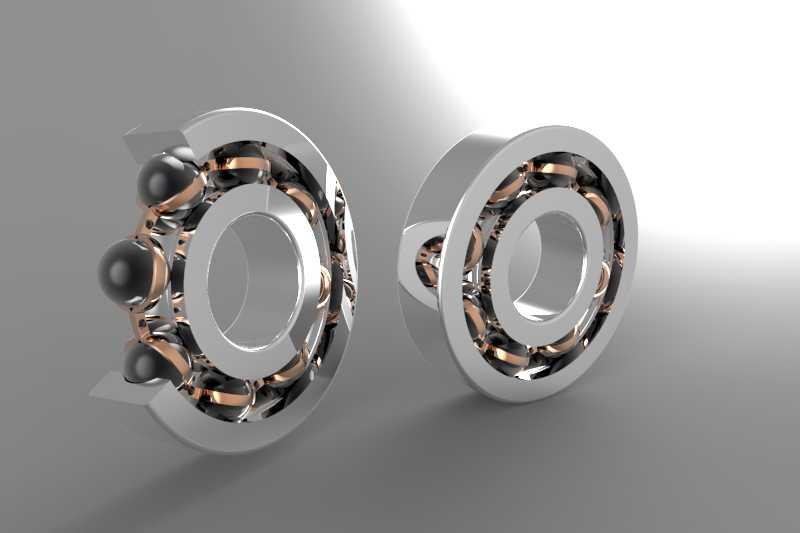

这类带法兰边的滚珠轴承,在小型传动机构、精密输送辊组、家电回转部件里的应用占比不低,相比无挡边的标准深沟球轴承,自带的法兰凸缘可以直接卡在安装板的定位孔端面,省去了额外设计轴向定位挡圈、轴肩台阶的工序,很多薄型安装板的场景下,不需要在板侧加工锁圈槽,直接靠法兰端面贴紧安装面就能完成轴向限位,装配效率能提升不少。从结构设计逻辑来看,这类轴承的内圈、外圈都采用高碳铬轴承钢淬硬处理,滚道的曲率半径比钢球半径略大0.02-0.05mm,既保证钢球滚动时的接触应力分布均匀,又预留了微小的调心余量,能补偿安装时两安装孔的少量同轴度误差,避免钢球卡滞导致的回转阻力陡增。保持架采用浪形冲压铜质结构,兜孔的间隙控制在钢球直径的千分之五左右,既能把每颗钢球均匀分隔在滚道圆周上,避免钢球之间直接接触摩擦,又不会因为间隙过大导致钢球在高速回转时出现窜动异响。钢球的排布数量经过载荷计算匹配,常规径向载荷工况下,钢球数量在8-12颗区间,接触角为0度,主要承受纯径向载荷,同时也能承受一定数值的双向轴向载荷,适合轴类零件既有径向受力、又有少量轴向窜动力的使用场景。安装边界方面,这类法兰轴承的外圈法兰直径比外圈本体大2-4mm,法兰厚度控制在1.5-3mm区间,安装时对应的安装板通孔直径要比外圈外径大0.02-0.04mm,属于间隙配合,方便压装时不会刮伤外圈外壁,内圈和转轴的配合采用基孔制过渡配合,过盈量控制在0.01mm以内,避免过盈量太大导致内圈胀大、滚道变形,进而影响回转精度和使用寿命。实际选型时要注意,法兰端面的平面度公差通常在0.01mm以内,安装时对应的安装贴合面不能有凸起焊渣、切削毛刺,否则会导致轴承安装后出现偏斜,钢球局部受力过大,提前出现点蚀失效。日常设备维护中,这类轴承的密封结构如果是开式的,需要定期补充锂基润滑脂,填充量控制在轴承内部空腔的三分之一到二分之一,填脂过多反而会导致运转时温升过高,润滑脂受热变稀流失,起不到应有的润滑效果。很多小型自动化设备的导轮、从动辊上用这类轴承,就是看中它法兰定位的便利性,不需要额外加工复杂的定位结构,就能保证辊轮的轴向位置精度,减少装配时的调整工作量,同时滚动摩擦的传动效率比滑动轴套高30%以上,长时间运转的能耗更低,磨损量也更小,正常工况下的使用寿命能达到上万小时。
