透明柄一字平头手动螺丝刀结构设计

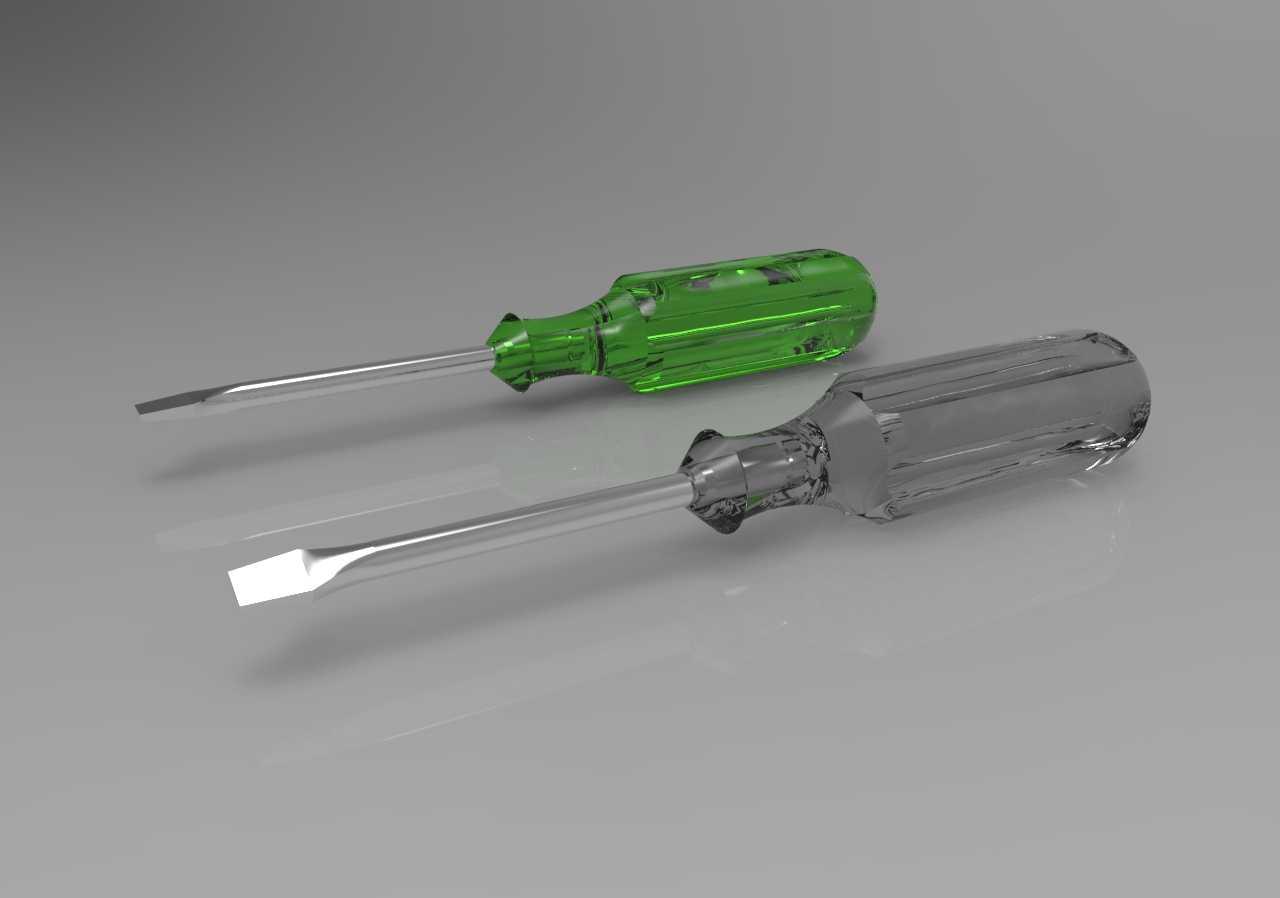

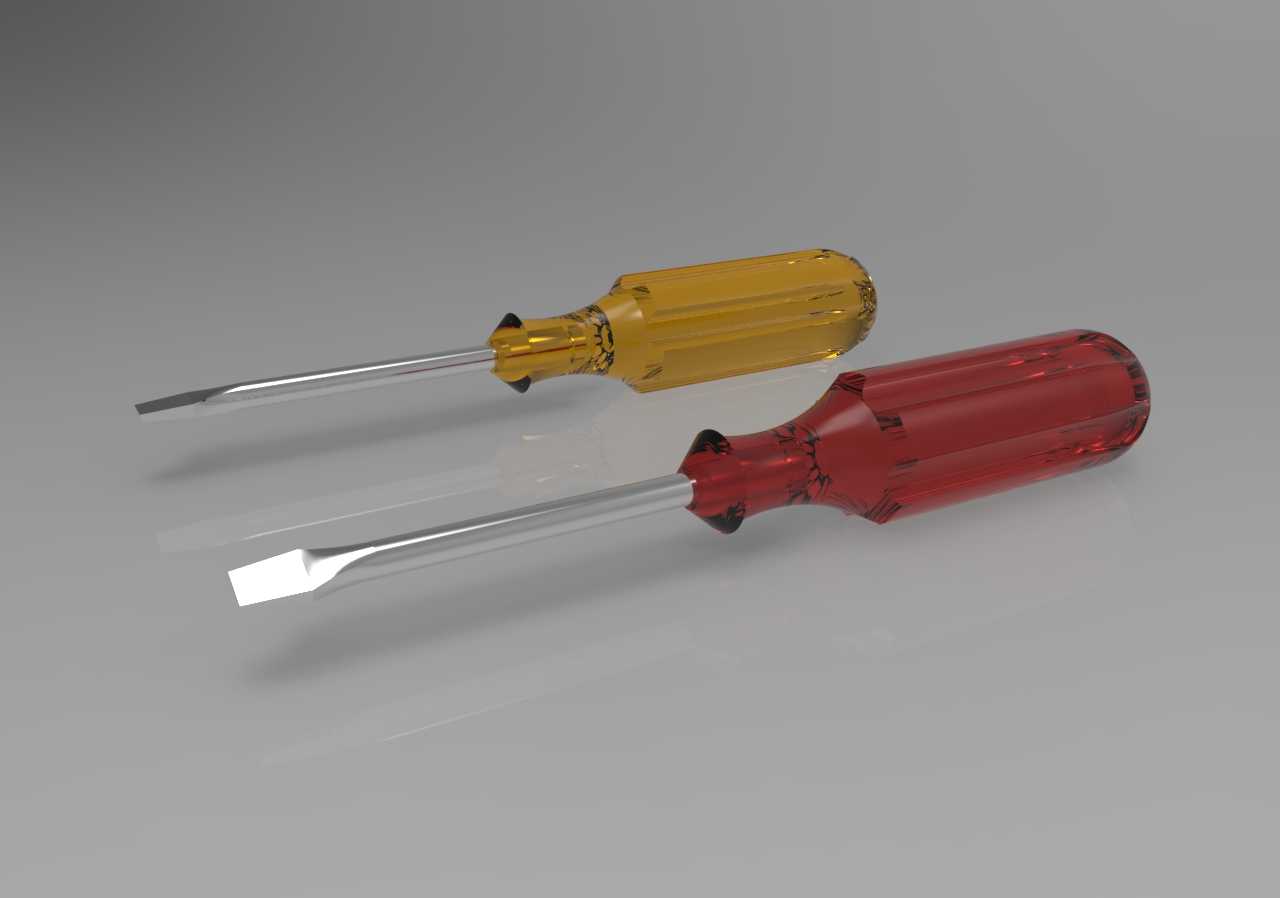

这款一字平头螺丝刀是机械装配、设备维保、五金拆装场景中最常用的手动旋具之一，日常产线装配工位、设备售后维修现场、五金加工车间的工具柜里，这类工具都是标配消耗品，针对不同规格的一字槽螺钉，需要匹配对应刀头宽度的螺丝刀来避免拧花螺钉槽口。从结构设计来看，这款螺丝刀采用透明醋酸纤维手柄，一方面可以直观看到内部刀杆的嵌装长度，确认刀杆与手柄的结合强度是否满足大扭矩拧动需求，另一方面透明手柄的防滑纹路做了周向凹凸处理，沾有少量油污的手部握持时也能传递足够的旋转扭矩，不会出现打滑脱手的情况。刀杆部分采用铬钒钢材质整体淬火处理，刀头部位做了局部加硬，硬度控制在HRC58-62区间，既能保证拧动M3-M6规格一字螺钉时刀头不会崩口，也能避免刀杆整体过脆出现断裂风险。刀头的一字端面做了微小的倒角处理，对准螺钉槽口时不需要刻意对齐就能顺利卡入，提升现场操作的效率。手柄尾部做了圆弧过渡的大端面设计，需要施加轴向顶紧力的时候，手掌抵在尾部不会出现硌手的情况，针对狭小空间操作的场景，刀杆与手柄的同轴度控制在0.1mm以内，旋转时不会出现偏摆，能精准对准深孔内的螺钉槽口。从安装边界来看，这款螺丝刀总长度控制在200mm左右，刀杆直径6mm，刀头宽度6mm，适配常规的M4、M5一字槽螺钉，手柄最大直径30mm，在周边间隙大于35mm的装配空间内都可以正常操作，不会和周边零部件发生干涉。设计过程中特意做了刀杆与手柄的防脱结构，刀杆插入手柄的部分做了滚花处理加倒刺卡位，长期反复施加扭矩也不会出现刀杆和手柄相对转动的情况，相比普通塑料柄螺丝刀，透明材质的手柄抗有机溶剂腐蚀能力更强，在车间接触到机油、防锈油、清洗剂的场景下，不会出现手柄开裂、表层发黏的问题，使用寿命比普通不透明塑料柄螺丝刀提升40%以上。刀头的平直度做了严格管控，一字刃口的直线度误差小于0.02mm，卡入螺钉槽后接触面积能达到90%以上，不会因为局部应力过大拧坏螺钉槽口，针对经常需要拆装电控柜接线端子、小型设备紧固件的场景，这款螺丝刀的扭矩传递能力完全覆盖日常操作的需求，不需要额外搭配加力杆就能完成常规紧固件的拧紧与拆卸作业。
