嵌入式绿色带灯船型翘板按钮开关结构

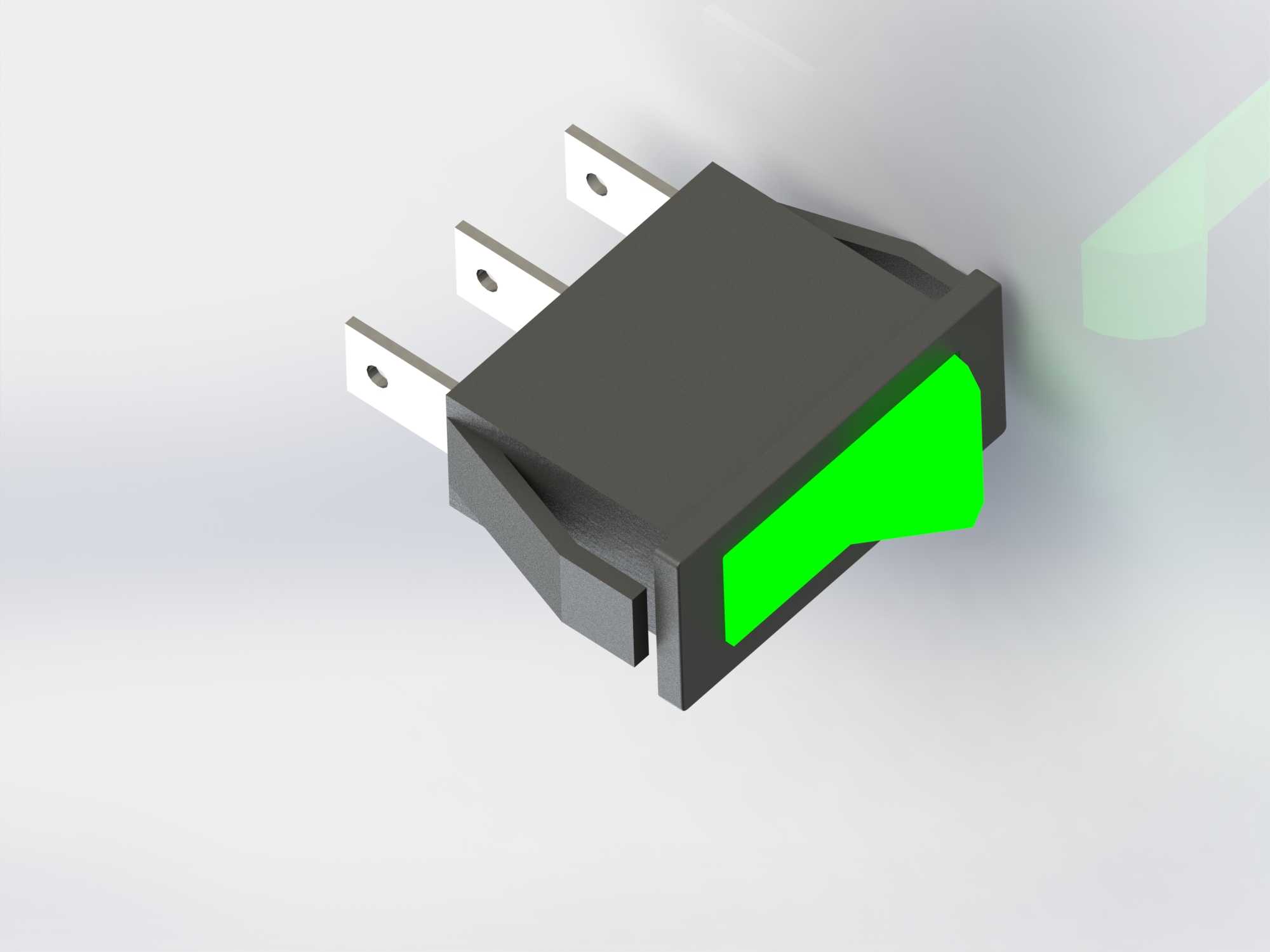

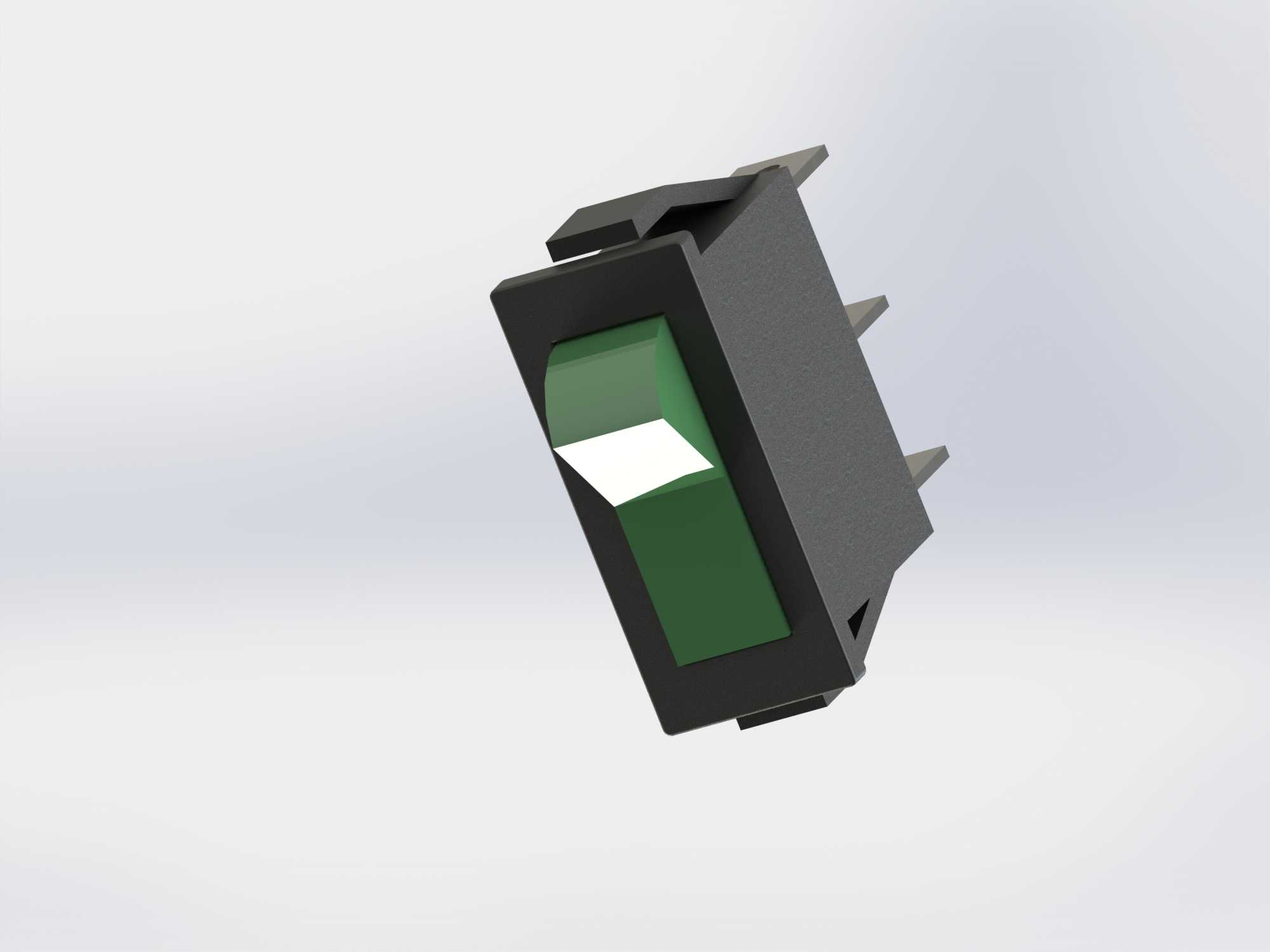

这类翘板按钮开关常被用在中小型电气设备的控制面板上，小到桌面测试仪器、台式工控终端，大到小型机电设备的操作面板、低压配电支路的手动控制端，都能见到同结构控件的身影，核心作用是完成单路或双路电路的通断切换，带绿色透光按键的款式通常用来做设备主电源、运行回路的状态指示，操作人员无需额外查看指示灯，通过按键本身的透光状态就能快速判断回路是否处于导通状态。从结构设计来看，这款开关采用卡扣式嵌入式安装结构，外壳为黑色阻燃工程塑料材质，按键部分做了内凹弧形翘板造型，贴合手指按压的弧度，日常操作时不会出现打滑的情况，按键下方内置透光结构，可搭配内部LED光源实现通电状态下的柔光显示，避免强光下标识不清的问题。背部的插片式接线引脚采用标准间距设计，适配常规的6.3mm快速接线端子，生产装配时无需焊接，直接将端子压接到位即可完成接线，能大幅提升整机装配的作业效率，引脚做了防退卡扣结构，设备运输或长期受振动影响时，接线端子不会出现松脱移位的情况，避免接触不良引发的电路故障。安装边界方面，这款开关适配标准的矩形面板开孔，卡扣的弹性余量可以适配1.0-2.0mm厚度的面板，不管是钣金冲压的设备面板，还是注塑成型的塑料机壳，只要开孔尺寸符合公差要求，直接将开关从面板正面推入即可完成固定，不需要额外加装螺丝或者固定压片，后期维护更换时也能从正面直接撬出更换，不用拆解设备内部结构。设计这类开关的三维结构时，需要重点关注按键的摆动行程与内部触点的动作行程匹配度，既要保证按压手感清晰，有明确的档位反馈，又要避免行程过大导致按键与外壳之间出现卡滞，同时外壳的卡扣强度需要做校核，保证多次拆装后卡扣不会出现断裂失效，按键与外壳之间的缝隙需要控制在合理范围，既不能过大导致灰尘水汽容易进入内部，也不能过小导致温度变化时热胀冷缩出现按键卡滞。在实际设备选型过程中，这类开关需要匹配对应的额定电流、电压参数，根据设备的负载类型选择对应的触点容量，三维建模时除了还原外观结构，还需要把安装开孔尺寸、引脚位置尺寸、按键按压后的突出高度都做精准标注，方便结构工程师在做面板布局时预留足够的安装空间，避免和面板内部的其他元器件出现干涉，尤其是按键背部的动作空间，需要预留足够的余量，保证按键按到底时不会碰到内部的走线或者其他结构件。
