水电站水力发电机组配套人工闸门结构设计

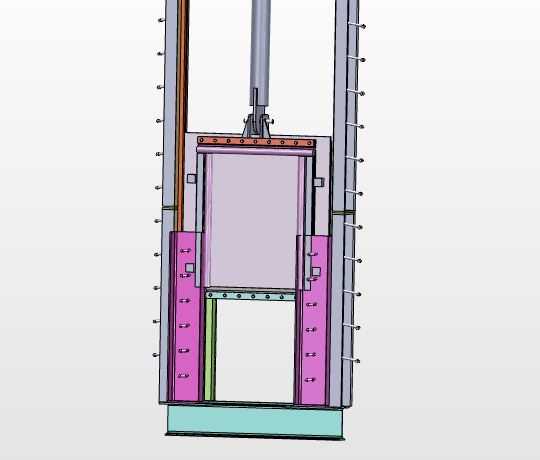

该人工闸门主要应用于水电站引水隧洞、机组进水口旁通通道等需要人工操作启闭的挡水工况，在机组检修、流道应急封堵、小流量调节场景下承担核心挡水截流作用，区别于大口径快速启闭的液压工作闸门，这类人工操作闸门更适配小通径流道、操作频次低但密封可靠性要求高的点位，日常运行中可配合主闸门完成流道分段隔离，避免单台机组检修时影响整个引水支路的正常输水。从结构设计逻辑来看，整体采用框式承载架构，两侧竖直导轨架作为核心承载构件，沿流道侧壁预埋安装，导轨内侧加工有与闸门门叶侧边匹配的导向滑槽，滑槽内预留密封件安装槽位，可嵌入耐磨橡胶止水条，保证门叶落位后与导轨间的密封性能，避免高压水流从侧边缝隙渗漏。门叶主体采用板梁组合结构，面板直接迎向水流侧承受水压力，背部设置多道纵横加强肋，在控制整体重量的前提下提升结构刚度，避免高水头作用下门叶出现挠曲变形影响密封效果，门叶底部加工有楔形密封面，与流道底部的预埋止水座贴合时可借助水压力实现自紧密封，水头越高密封压合越紧密。两侧设置的紫色导向限位组件，一方面承担门叶升降过程中的横向限位作用，抵消门叶承受水压力产生的侧向推力，避免门叶在滑槽内出现卡涩，另一方面组件上设置的多道可调定位销孔，可在门叶提升至指定高度后插入定位销实现位置锁定，无需持续施加提升力即可维持闸门开度，适配人工操作的低频次调节需求。顶部的启闭连接结构采用铰接式吊头，与人工操作的启闭螺杆或手动卷扬机构连接，铰接结构可自动补偿安装过程中的同轴度误差，避免启闭过程中出现别劲卡滞。安装边界方面，两侧导轨架的安装基面需与流道侧壁预埋件牢固焊接，导轨的直线度、两轨平行度需控制在合理公差范围内，底部止水座的安装水平度直接影响闸门落位后的密封效果，安装时需保证止水座平面与门叶底部楔形面的贴合面积达到设计要求，门叶与导轨滑槽的间隙需兼顾滑动顺畅性与密封件压缩量，间隙过小会提升启闭操作阻力，间隙过大则会导致密封件压缩量不足出现渗漏。这类人工闸门的设计核心是平衡操作便捷性与结构可靠性，因为人工操作的启闭力有限，设计时通过优化门叶截面形状、降低滑动副摩擦系数来控制启闭阻力，同时所有承载部件均按对应水头的静水压力做强度校核，保证极端工况下的结构安全，日常维护中仅需定期检查滑槽内的杂物堆积情况、密封件的老化磨损程度，即可保证设备长期稳定运行。
