制冷系统用感温式热力节流阀结构设计

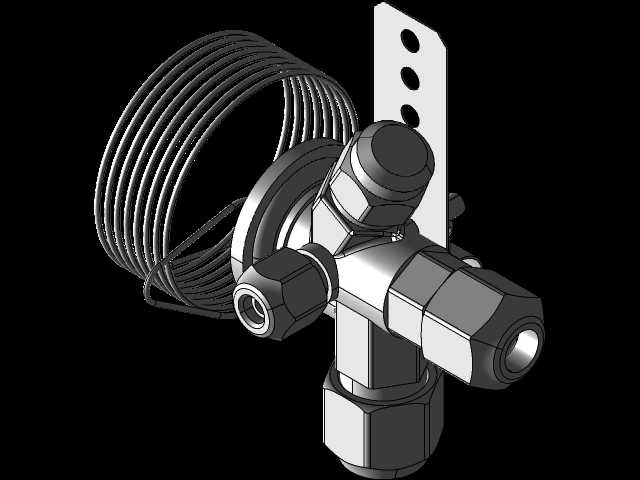

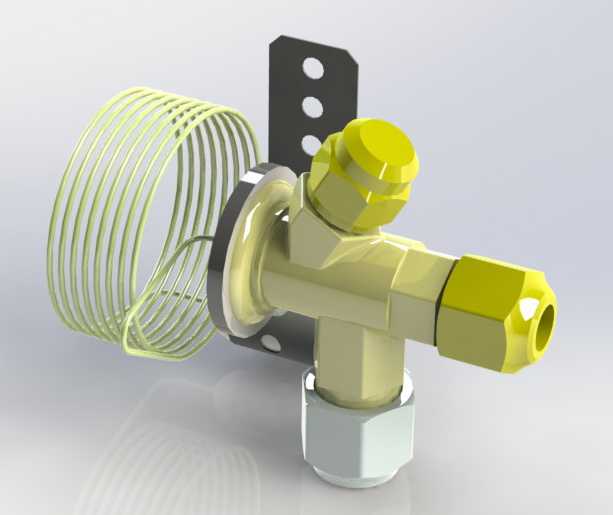

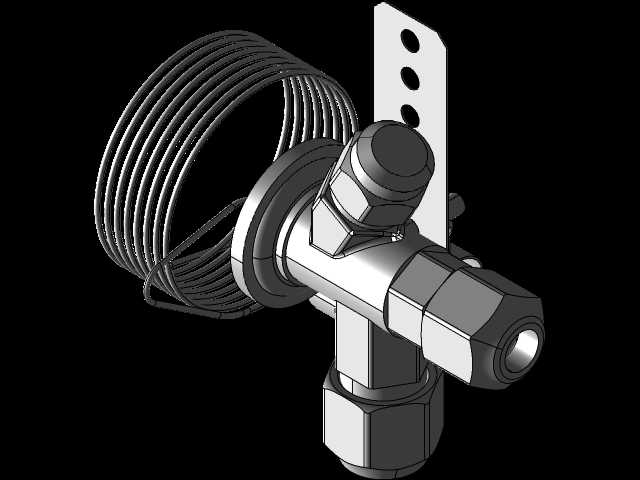

这款阀件主要应用在蒸气压缩式制冷循环的管路系统中，是制冷机组里负责节流降压、调节冷媒供给量的核心元件，常见于商用冷柜、中央空调、冷库制冷机组、车用空调等需要精确控制蒸发器供液量的场景，直接决定蒸发器的换热效率与系统运行稳定性。从结构设计来看，整体采用三通式阀体布局，三个接口分别对应冷凝器来的高压液管入口、通往蒸发器的低压出液口，以及内置平衡通路的连接端，阀体主体采用黄铜锻压成型，兼顾耐压性能与冷媒兼容性，适配常规氟利昂类冷媒的使用工况。阀体一侧延伸出的螺旋状感温毛细管，是实现温度反馈调节的核心部件，安装时需要将感温包紧密绑扎在蒸发器出口的回气管路上，通过感知回气过热度的变化，带动阀体内的膜片组件动作，自动调整阀口的通流截面积，避免供液过多导致压缩机液击，或是供液不足造成蒸发器换热面积浪费。阀体上的六角调节螺帽用于预设阀口的初始过热度值，可根据不同系统的蒸发温度需求进行静态整定，出厂时一般会预设常规工况下的标准开度，现场安装后可根据实际运行参数微调。顶部与侧部的黄铜锁紧螺母采用扩口连接结构，适配常规制冷管路的扩口接头形式，无需额外焊接即可完成管路对接，降低现场安装的操作难度。安装时需要预留足够的操作空间，阀体本身的固定支架带有三个安装孔位，可通过螺栓将阀件固定在机组的钣金支架上，避免管路振动导致阀件松动或是毛细管磨损断裂，感温毛细管的弯曲半径不能过小，避免弯折堵塞内部的感温介质通路。设计过程中充分考虑了制冷系统的实际运行工况，阀口的节流面做了平滑过渡处理，减少冷媒节流过程中的闪发气体阻力，阀体内部的运动部件采用耐磨材质，保证长期调节动作下的使用寿命，整体外形紧凑，不会在制冷机组的管路布局中占用过多安装空间，适配不同制冷量等级的机组选型需求，能够在-40℃到10℃的蒸发温度区间内稳定工作，精准匹配蒸发器的实时负荷变化，让整个制冷系统始终保持在高效运行区间。
