带先导阀集成式介质流量调控接头组件

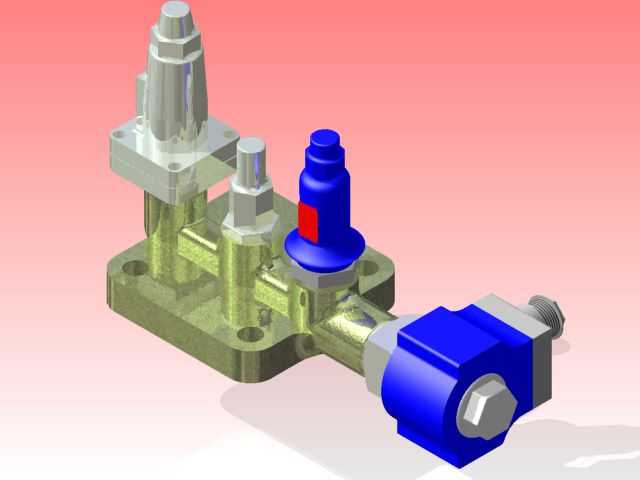

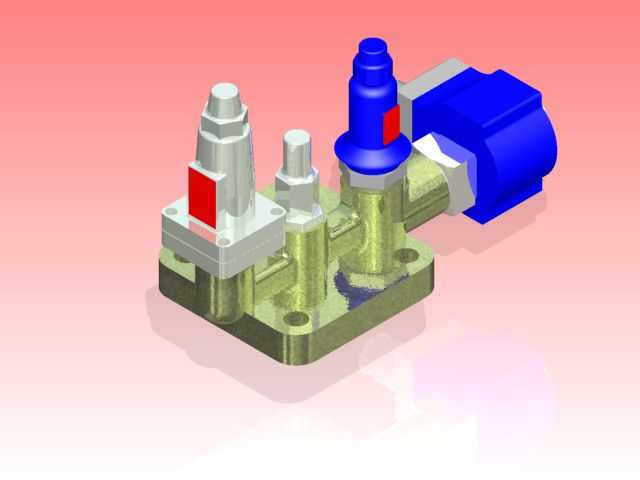

在流体输送控制系统的管路搭建场景中，这类集成先导阀的接头组件常被用于需要精准管控介质通断与流量大小的工位，不管是工业气动控制回路、小型液压动力单元，还是特种流体的输送支管段，都能见到这类集成化阀组的应用。不同于分散式安装的单阀与接头组合，这款组件将多个功能阀件、接头接口集成在同一块金属阀座上，大幅减少了管路连接点，从根源上降低了介质泄漏的风险，同时也压缩了阀组整体的安装占用空间，适配设备内部紧凑的排布需求。从结构设计来看，阀座采用一体化铣削成型的金属基体，底部预留了对应安装孔位，可直接通过螺栓固定在设备安装基面，安装时需注意基面平面度公差不超过0.05mm，避免阀座受迫变形导致内部流道错位或密封面失效。阀座上集成的不同功能接头分别对应不同的管路连接需求，银色阶梯式接头为快插式接口，适配对应外径的硬质气动或液压管路，安装时直接插入即可实现密封锁紧，拆卸时按压接头端部的锁紧环即可拔出管路，现场装配效率远高于传统螺纹接头。蓝色的先导阀组件是整个接头的核心控制单元，通过先导气路或液路的压力变化，驱动主阀内部的阀芯动作，实现主通路的通断切换，同时可通过阀芯的开度变化精准调节介质流量，相比直接驱动的大口径阀芯，先导式结构只需极小的控制压力即可驱动大流量通路的开关，控制能耗更低，动作响应也更稳定。阀组侧面的蓝色电磁驱动部件可直接接入设备的控制回路，接收电信号后驱动先导阀动作，无需额外搭建外部控制管路，进一步简化了系统的布线与布管工作量。设计时对内部流道做了圆弧过渡处理，减少介质在流道内部的压力损失，同时避免流道直角位置出现介质残留或冲蚀磨损的问题，延长阀组的使用寿命。不同接口的通径做了匹配设计，保证介质在阀组内部流动时流速稳定，不会出现局部紊流导致的管路振动或噪音问题。安装时需注意介质流向与阀座上的标识方向一致，反向安装会导致先导阀无法正常工作，甚至出现内部密封件损坏的情况。这类集成阀组在选型时需要匹配系统的工作压力范围、介质类型，同时核对各个接口的通径尺寸与现场管路的匹配度，底部安装孔的孔距也要提前和设备安装基面对应，避免出现安装干涉的问题。
