机用螺杆传动平口夹持台钳结构

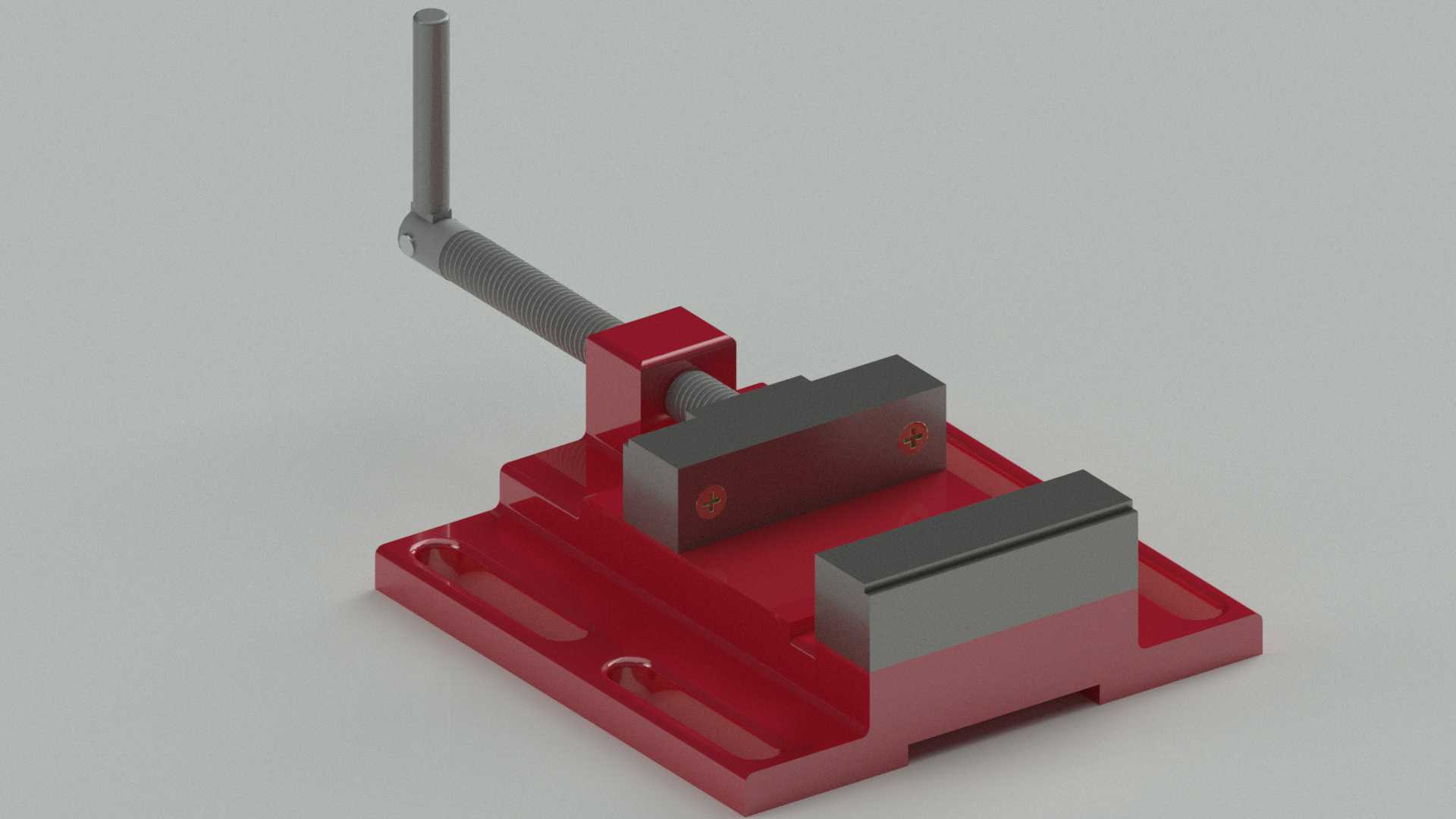

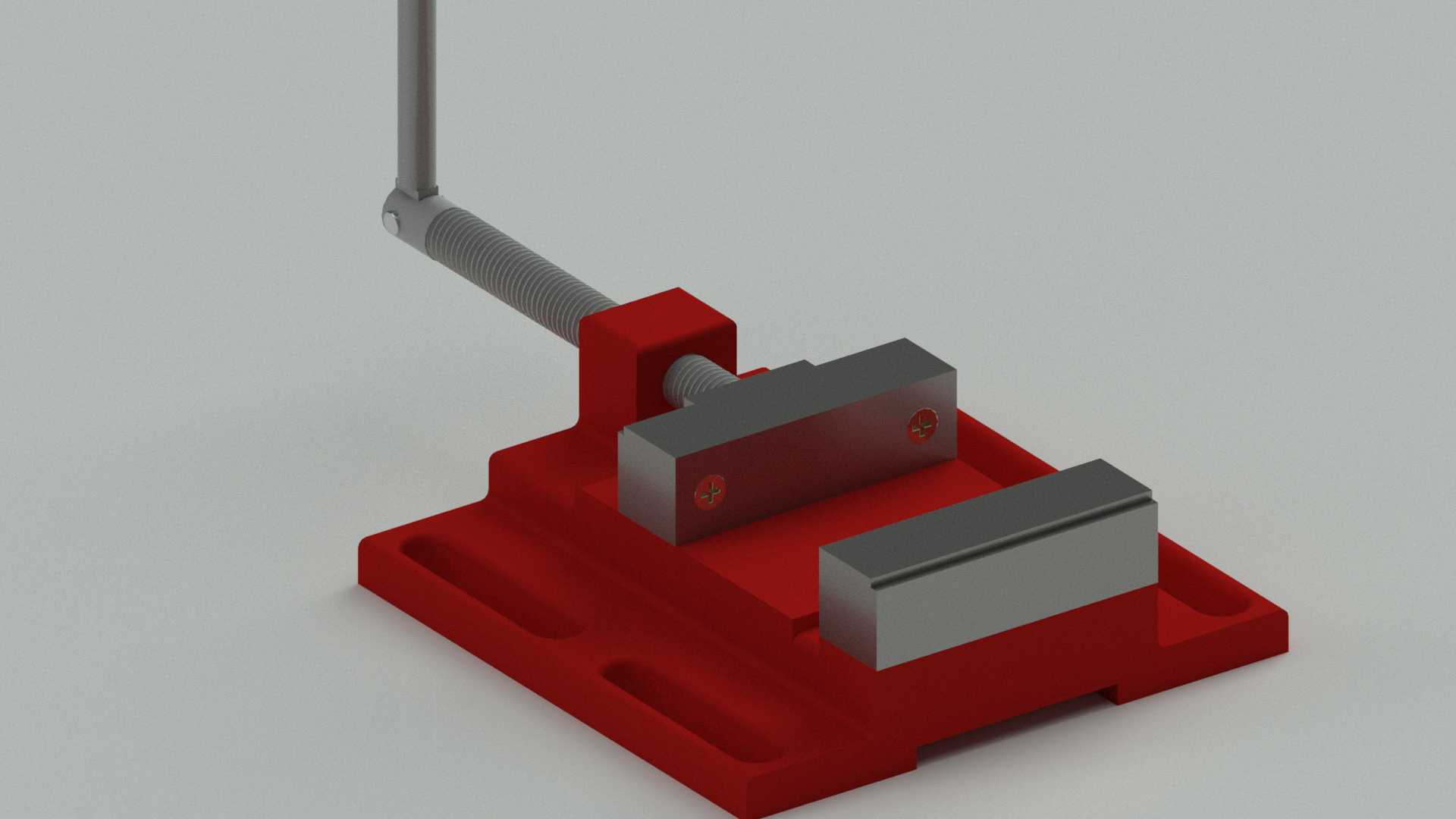

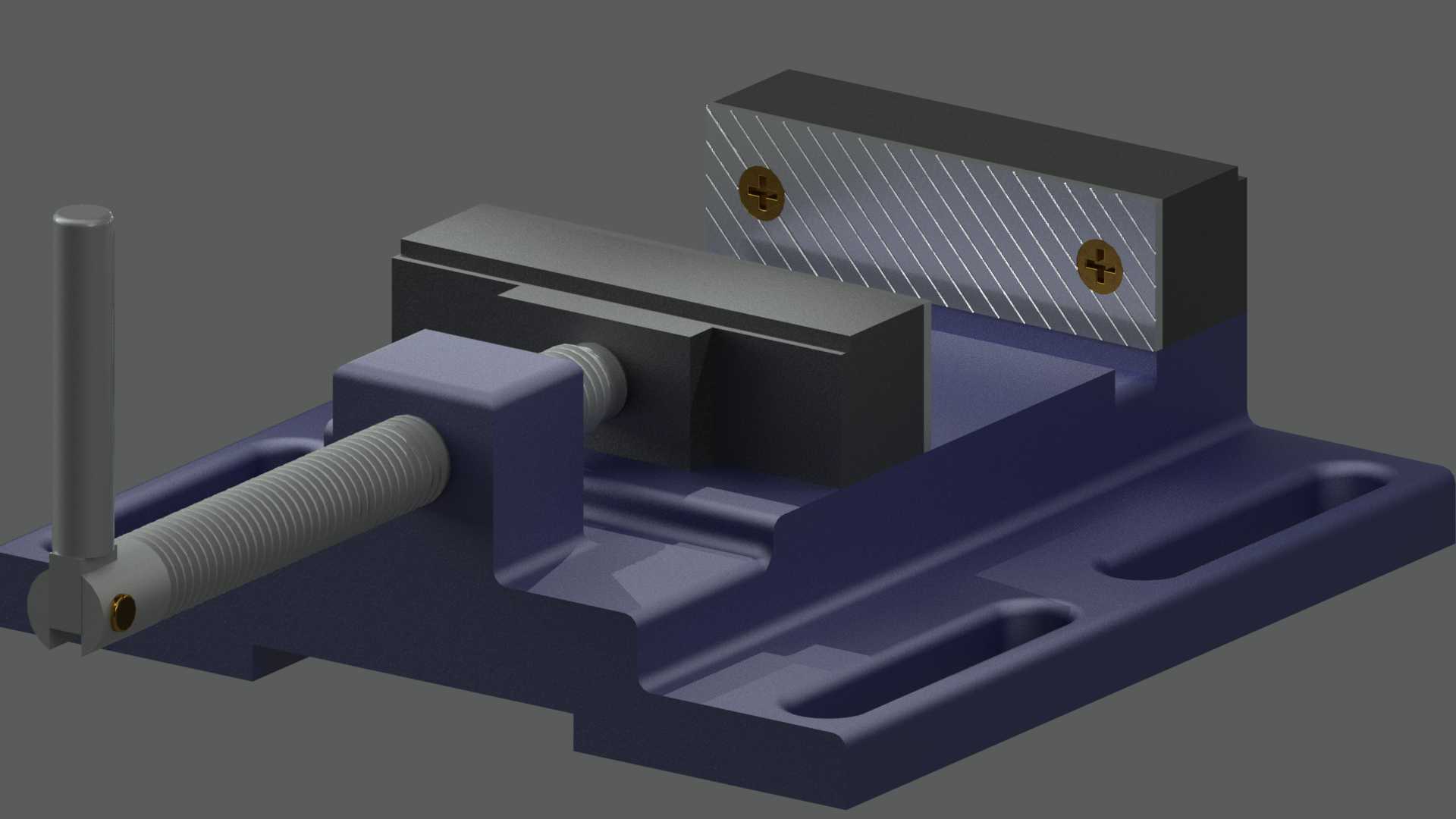

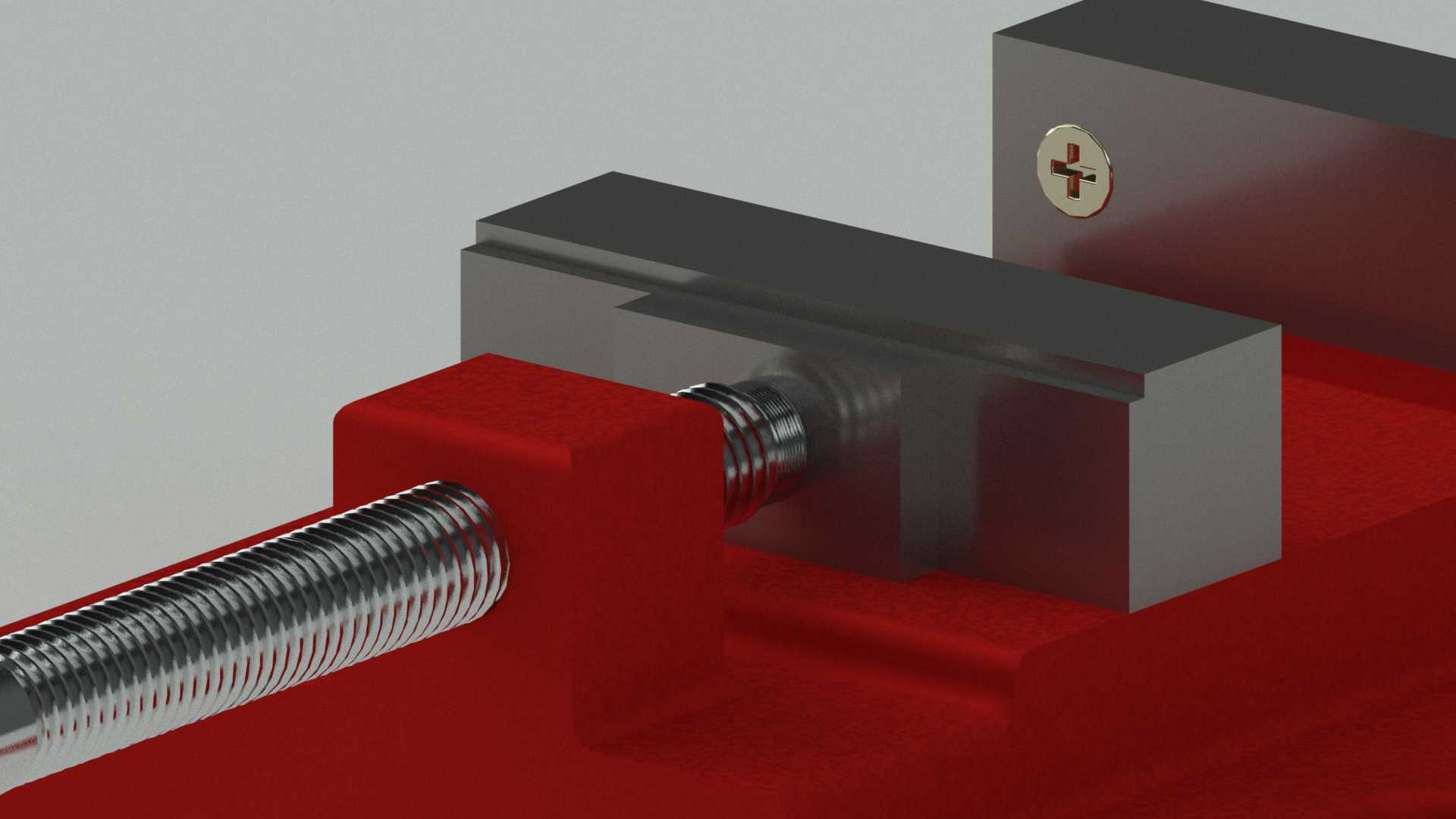

这款台钳的结构设计完全围绕机加工场景的夹持稳定性展开，底座开设的两条平行长槽是安装定位的核心边界，可配合T型螺栓将整体固定在铣床、钻床、磨床的工作台T型槽内，长槽的行程范围允许台钳根据工件装夹需求调整在工作台面上的固定位置，适配不同加工工位的排布要求。活动钳身与固定钳身的配合面采用燕尾导轨结构，传动螺杆贯穿活动钳身的传动螺母，转动端部的手柄即可带动活动钳身沿导轨方向做直线进给，实现钳口的开合动作，螺杆的导程参数匹配常规手动操作的进给速率，既保证夹持时的进给手感，也能通过螺纹自锁特性维持夹持力稳定，避免加工过程中受切削振动影响出现钳口松脱的问题。钳口板采用可拆卸式设计，通过两颗沉头螺钉分别固定在固定钳身与活动钳身的夹持面上，钳口工作面加工有交叉网纹，可增大与工件接触面的摩擦力，针对不同材质的加工件，还可更换铜质、铝质或者木质的软钳口，避免装夹时在工件已加工表面留下压痕，适配精加工工序的装夹需求。从实际应用场景来看，这类台钳是金加工车间钳工工位、小型机床工位的基础工装，除了承担划线、锉削、锯削等钳工工序的工件固定外，也可在小型钻铣加工中夹持规则形状的坯料，配合机床完成钻孔、铣槽、平面修磨等加工动作。设计过程中优先保证了固定钳身与底座的一体化结构刚性，整体采用铸铁材质的结构设计可有效吸收加工过程中的切削振动，活动钳身的导轨配合间隙经过公差匹配，既保证滑动顺畅无卡滞，也将传动间隙控制在合理范围内，避免装夹时出现钳口上翘的问题，保证夹持面与工作台面的平行度精度，满足常规机加工的装夹形位公差要求。钳身的整体轮廓做了圆角过渡处理，避免操作过程中尖锐棱角造成磕碰伤害，手柄的长度经过力矩匹配，操作人员施加正常握力即可获得足够的夹持力，无需额外加力杆延长力臂，防止过大的夹紧力导致螺杆变形或者钳身开裂。
