机加工用重型台虎钳结构设计

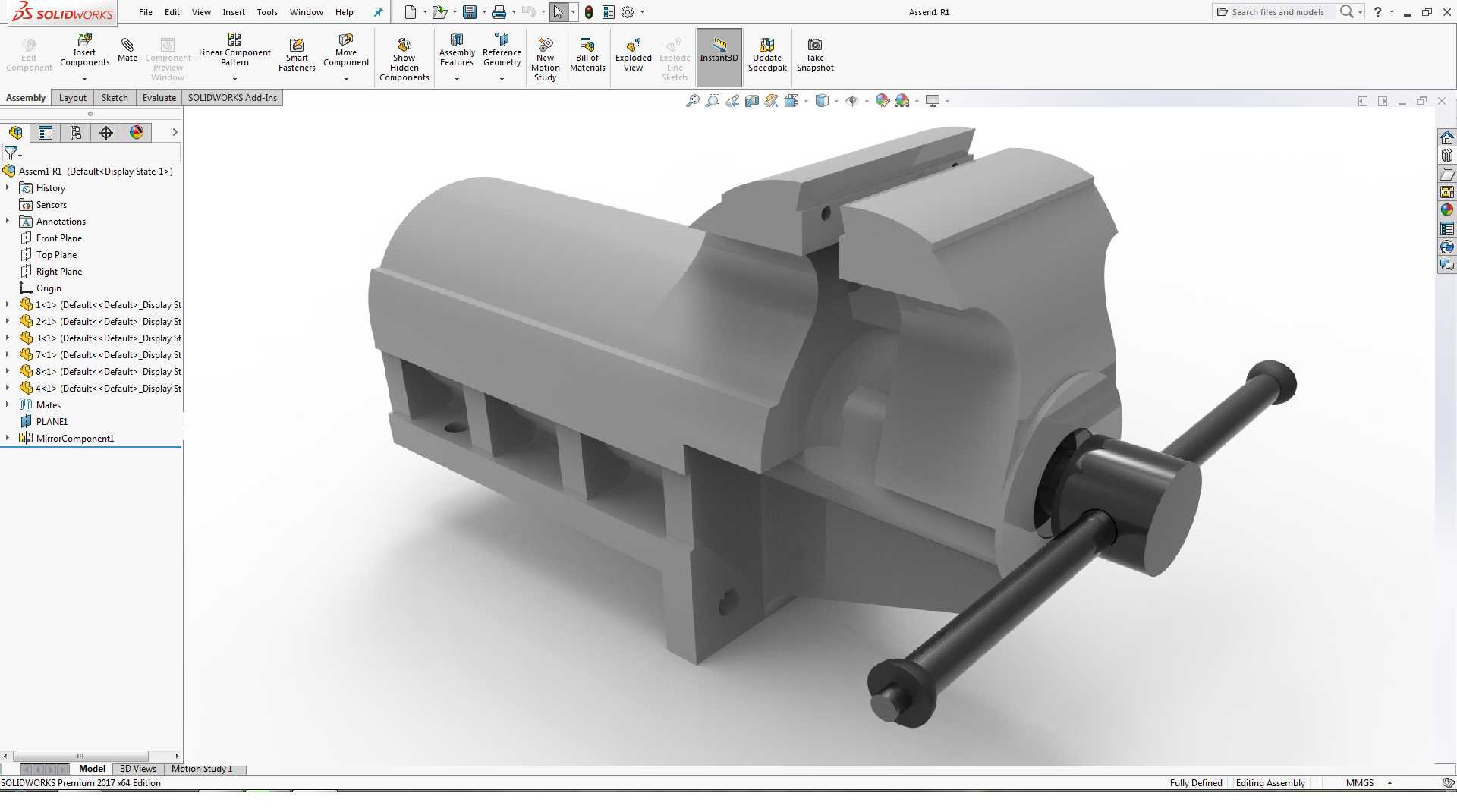

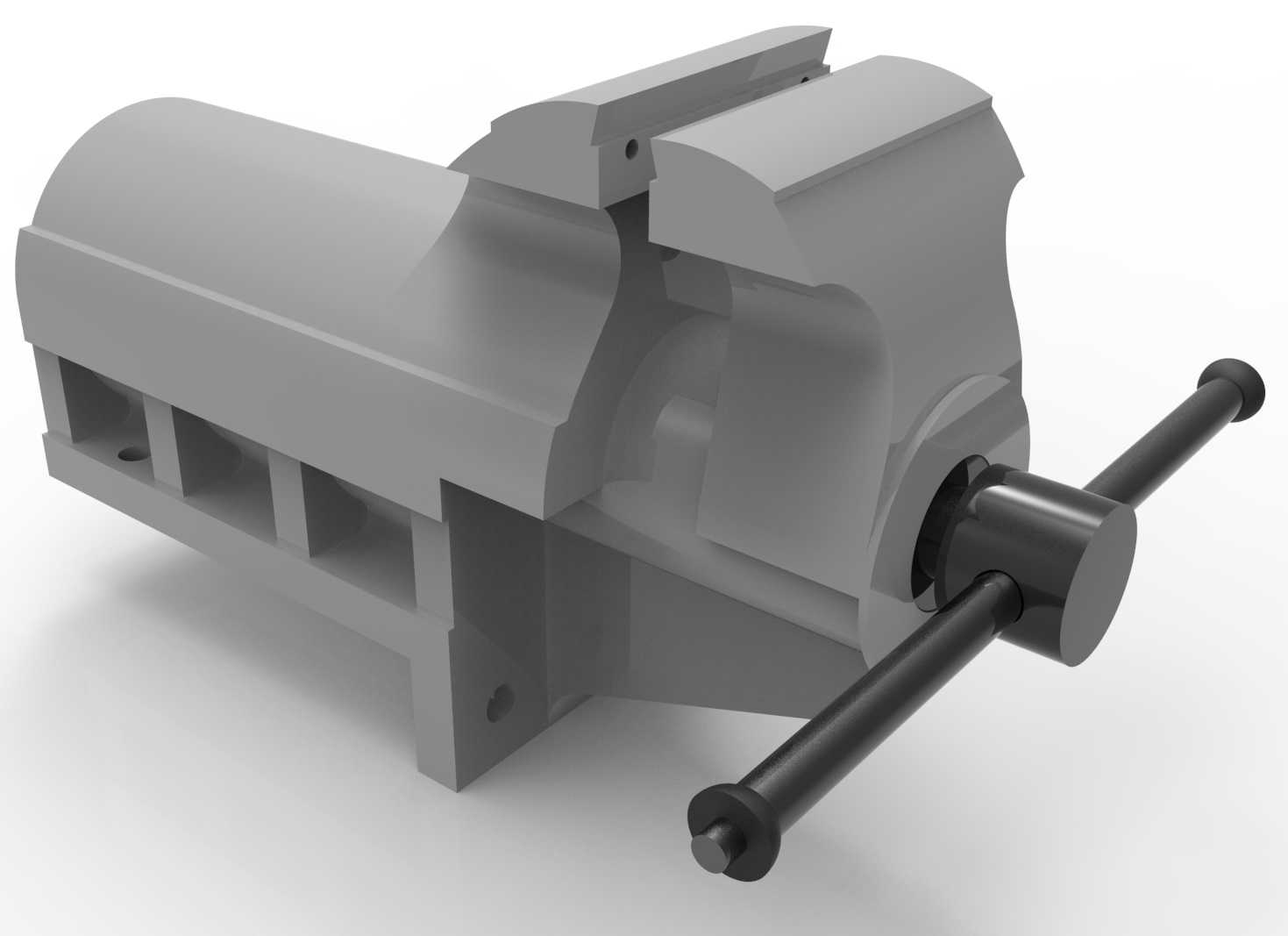

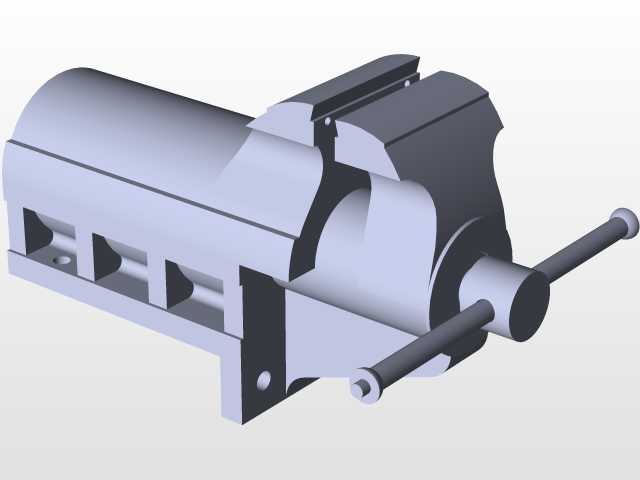

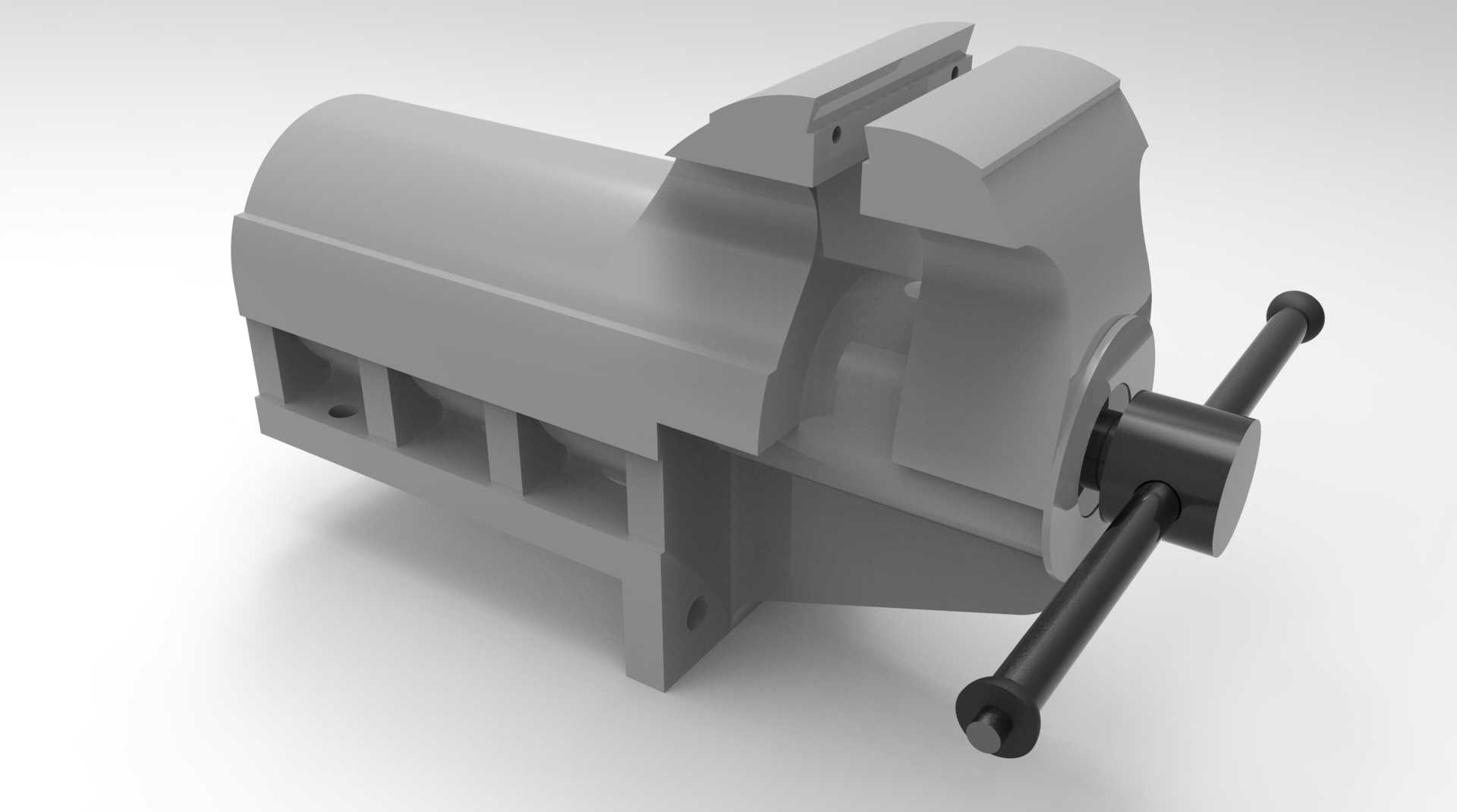

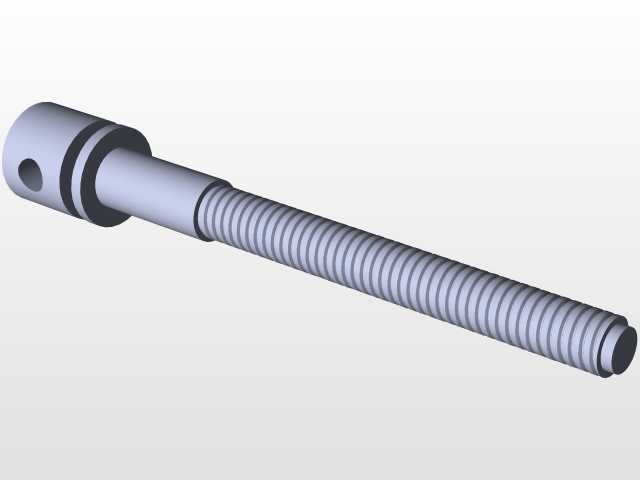

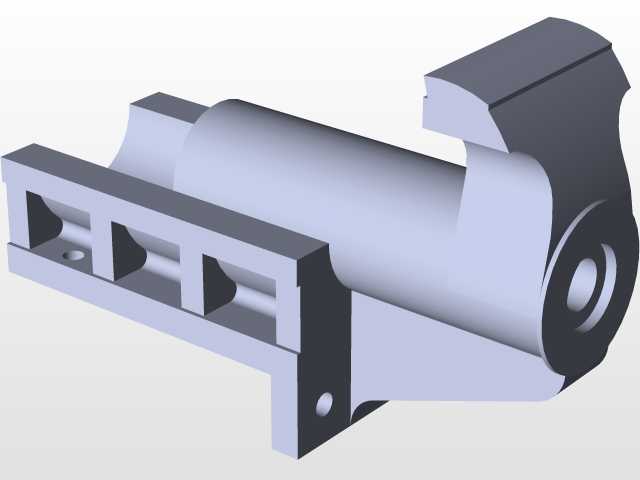

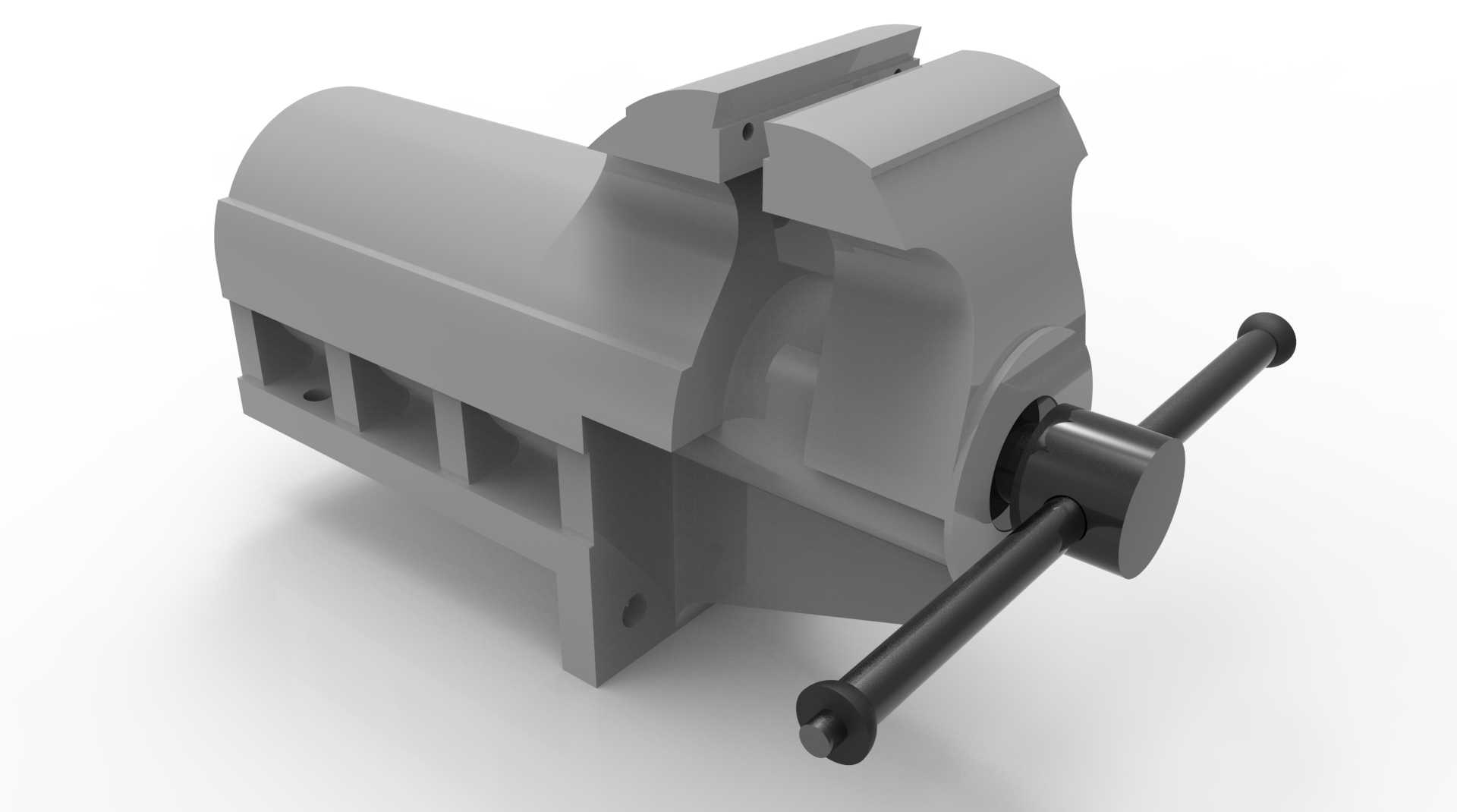

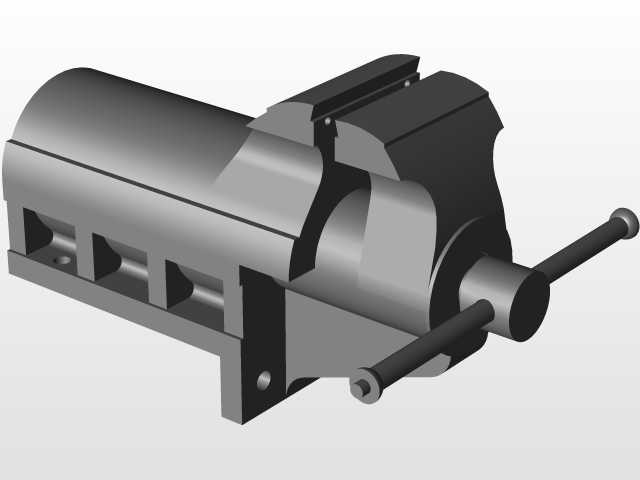

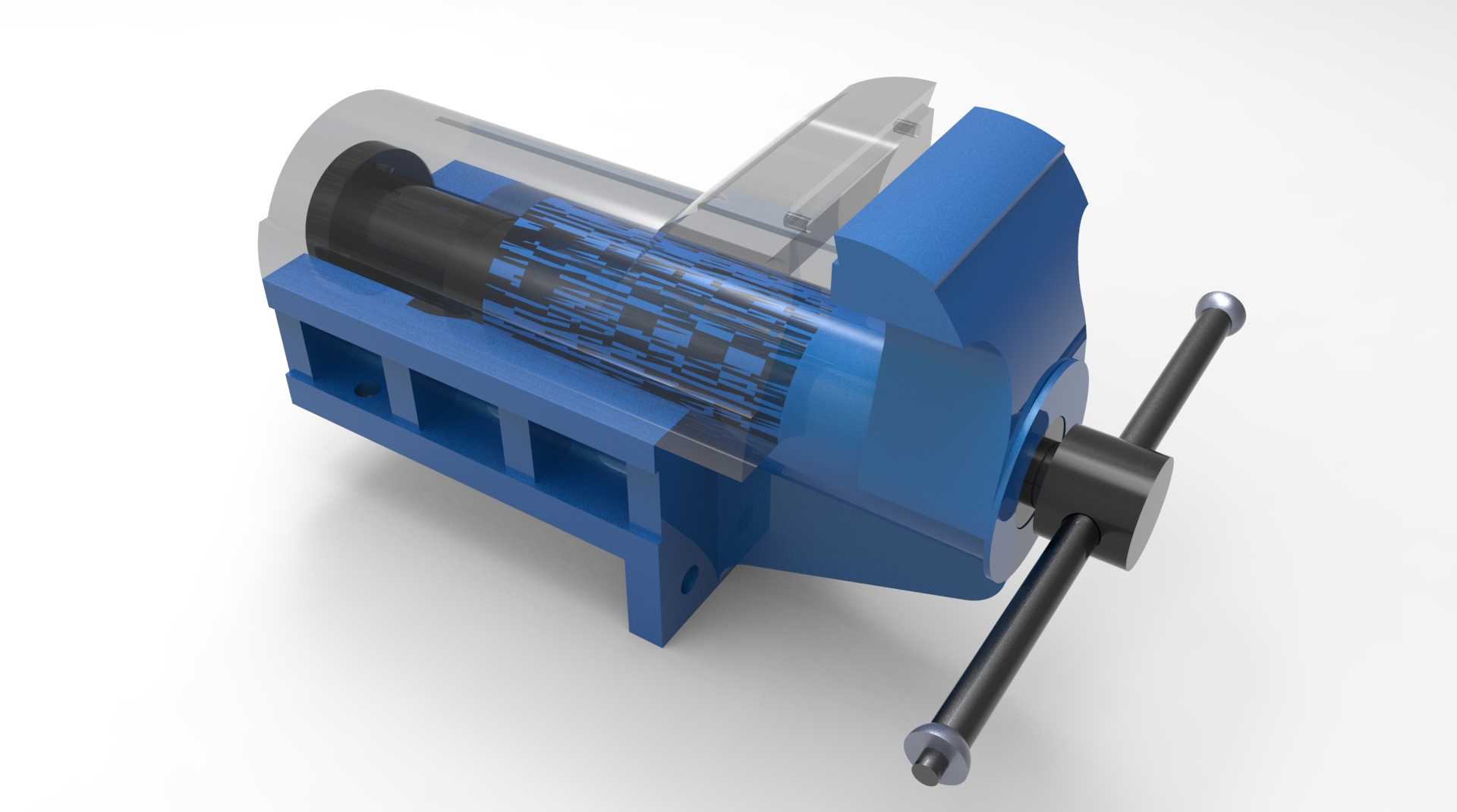

这款台虎钳的设计核心围绕机加工工位的实际装夹需求展开，日常在钳工划线、工件打磨、小型零件铣削钻孔、管件拆装等场景中，都是工位上不可或缺的基础工装。从结构设计逻辑来看，整体采用铸铁一体式基座设计，固定钳身与安装底座为一体化铸造成型，能在大夹紧力下避免基座形变，保证装夹精度的长期稳定性。活动钳身通过梯形丝杠副实现进给，梯形螺纹的自锁特性可以保证装夹后不会因为加工振动出现松脱，丝杠端部的穿杆式手柄设计，不需要额外配套加力杆，操作人员可以根据装夹需求手动调整施加的力矩，针对薄壁工件可以控制夹紧力避免夹伤工件，针对毛坯件则可以施加足够力矩保证装夹牢靠。

钳口部位设计有可更换的齿形钳口板，通过沉头螺丝固定在钳身上，长期使用磨损后可以快速更换，不需要整体报废钳身，降低工位耗材成本；钳口的夹持面做了交叉网纹处理，增大与工件接触面的摩擦力，即使是表面带油污的毛坯件，也能保证装夹不打滑。安装底座设计了四个对称的安装沉孔，可以适配标准钳工工作台的T型槽安装尺寸，安装时通过螺栓将钳体完全固定在工作台面上，安装边界预留了足够的操作空间，手柄转动全程不会与工作台边缘产生干涉，钳身的整体高度适配普通成年人站姿操作的手肘高度，长时间进行锉削、打磨作业时不容易产生肢体疲劳。

从功能特性来看，这款台钳的活动钳身导轨采用了燕尾槽配合结构，配合间隙可以通过侧边的调节螺钉进行调整，长期使用出现导轨磨损后，可以通过调节螺钉消除配合间隙，避免活动钳身出现翘头、歪斜的问题，保证钳口的平行度始终满足加工要求。钳身侧面预留了辅助工装的安装孔位，可以根据作业需求加装小型挡块、弯管适配工装等扩展配件，拓展台钳的使用场景，除了常规的金属零件装夹，也可以适配小型塑料件、木质工件的固定作业。整体结构没有冗余的复杂零件，所有传动部件都做了防尘设计，日常工位环境下的铁屑、粉尘不容易进入丝杠和导轨配合面，日常维护只需要定期在丝杠表面涂抹润滑脂即可，不需要复杂的拆解保养，非常适合生产车间、维修工位、实训教学场地等多种场景长期使用。
