手动螺旋式小型夹持工装结构设计

这类手动螺旋夹持装置，多应用在小件精密加工、手工修配、模型制作、电子元器件返修等场景中，作为工位级的小型夹持工装使用，可固定待加工的小型工件，避免作业过程中工件移位影响加工精度。区别于大型机用台虎钳，该类小型夹持结构整体占地尺寸更小，底座采用加宽的圆弧过渡铸铁式结构，放置在工作台面时可通过底部螺栓或者压板完成固定，安装边界仅需预留150mm见方的台面空间即可，适配多数家用工作台、学校实训台、小型维修工位的安装需求。

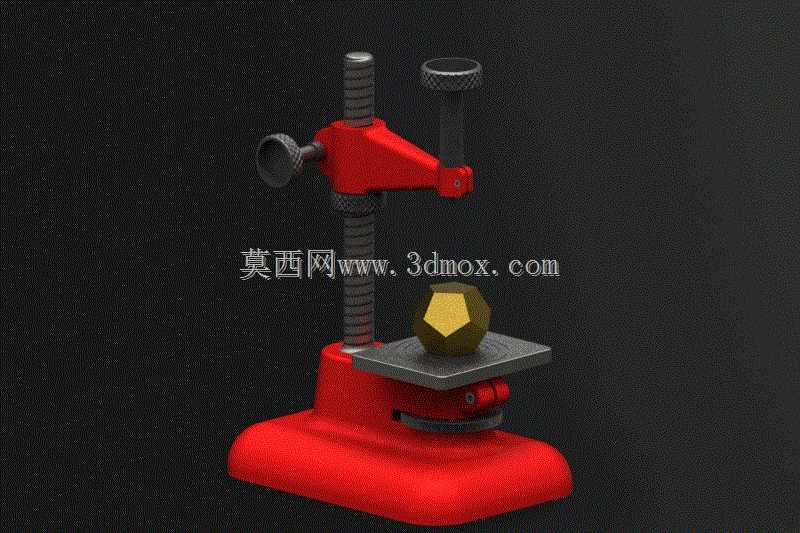

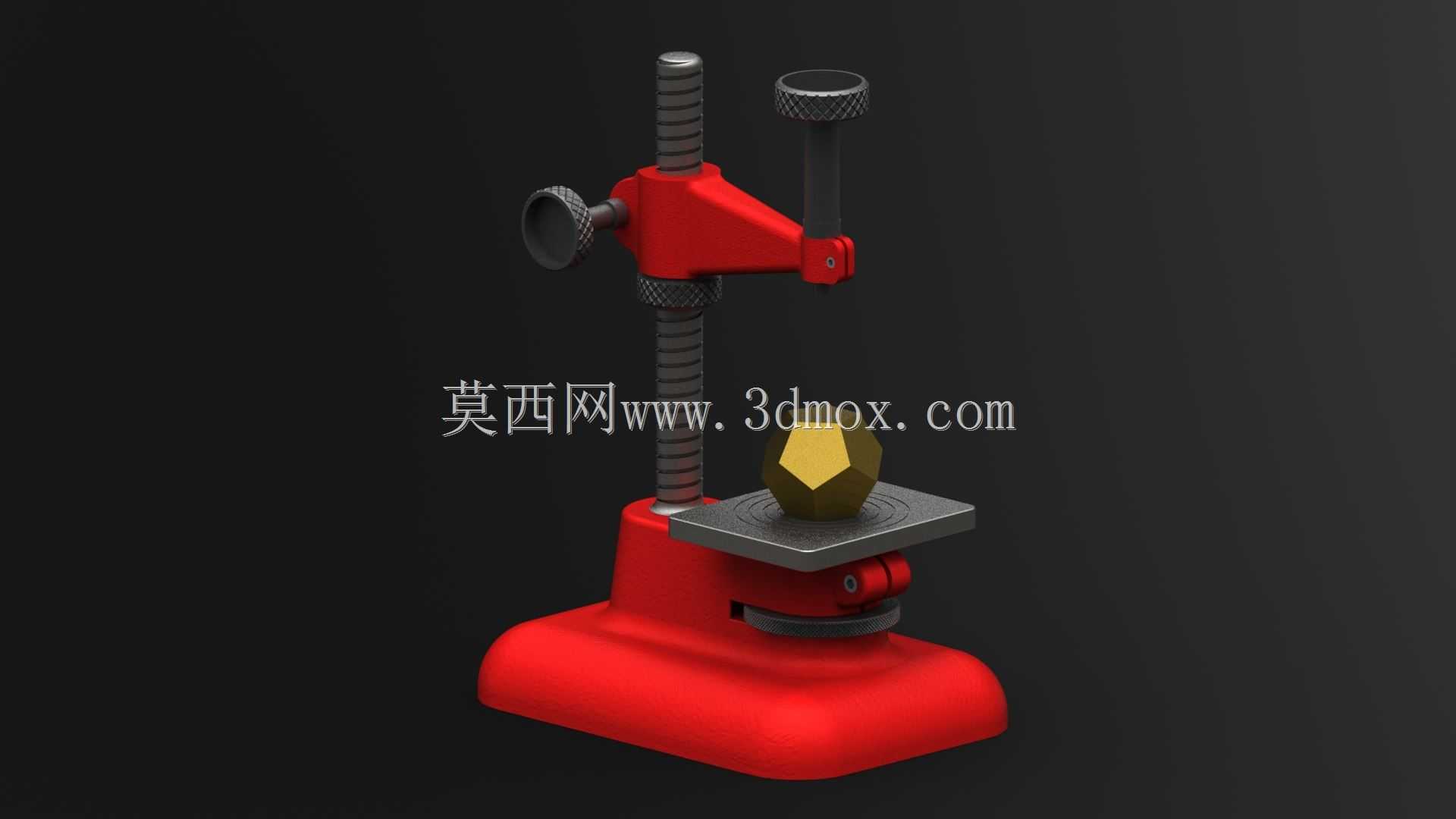

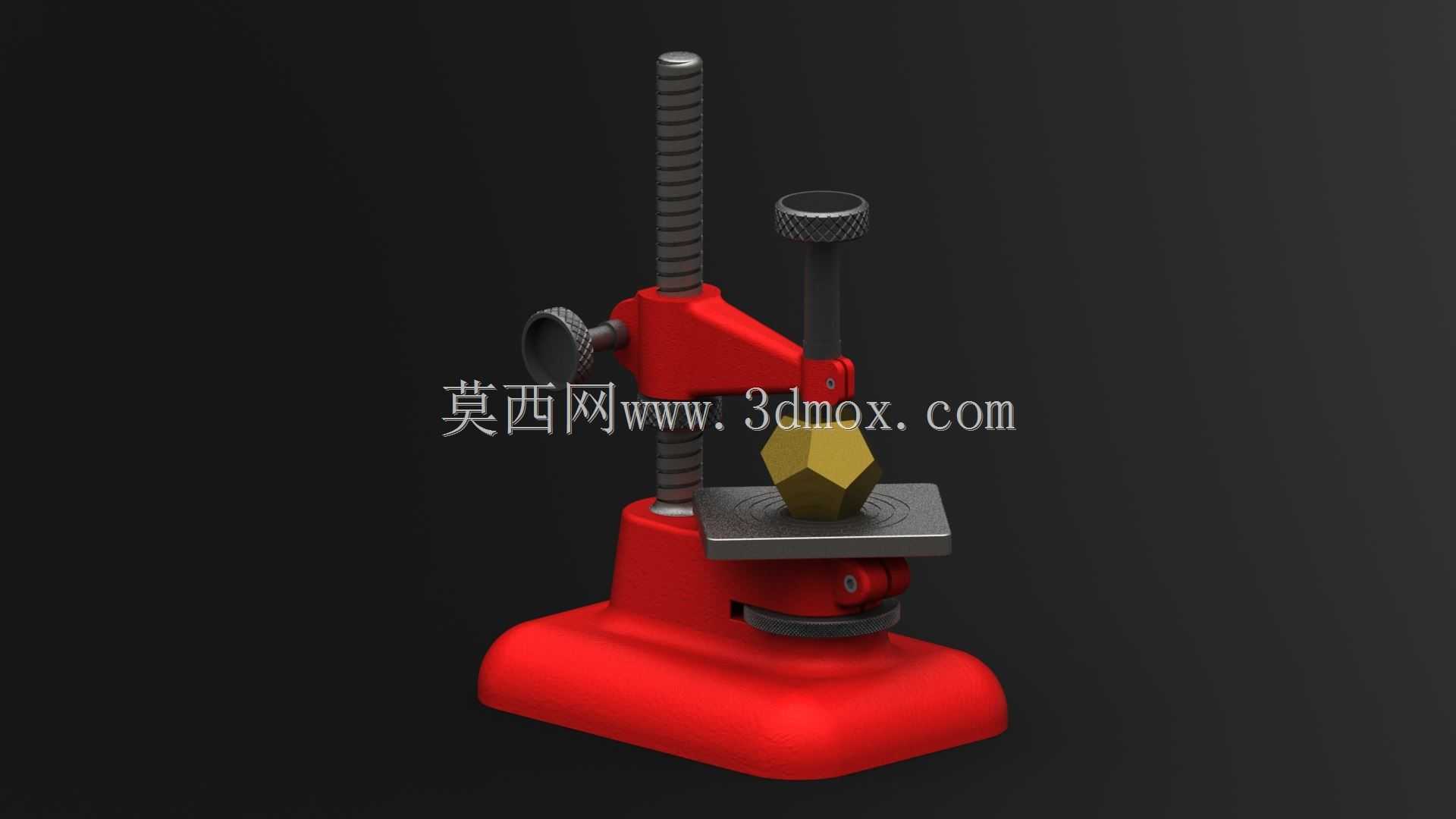

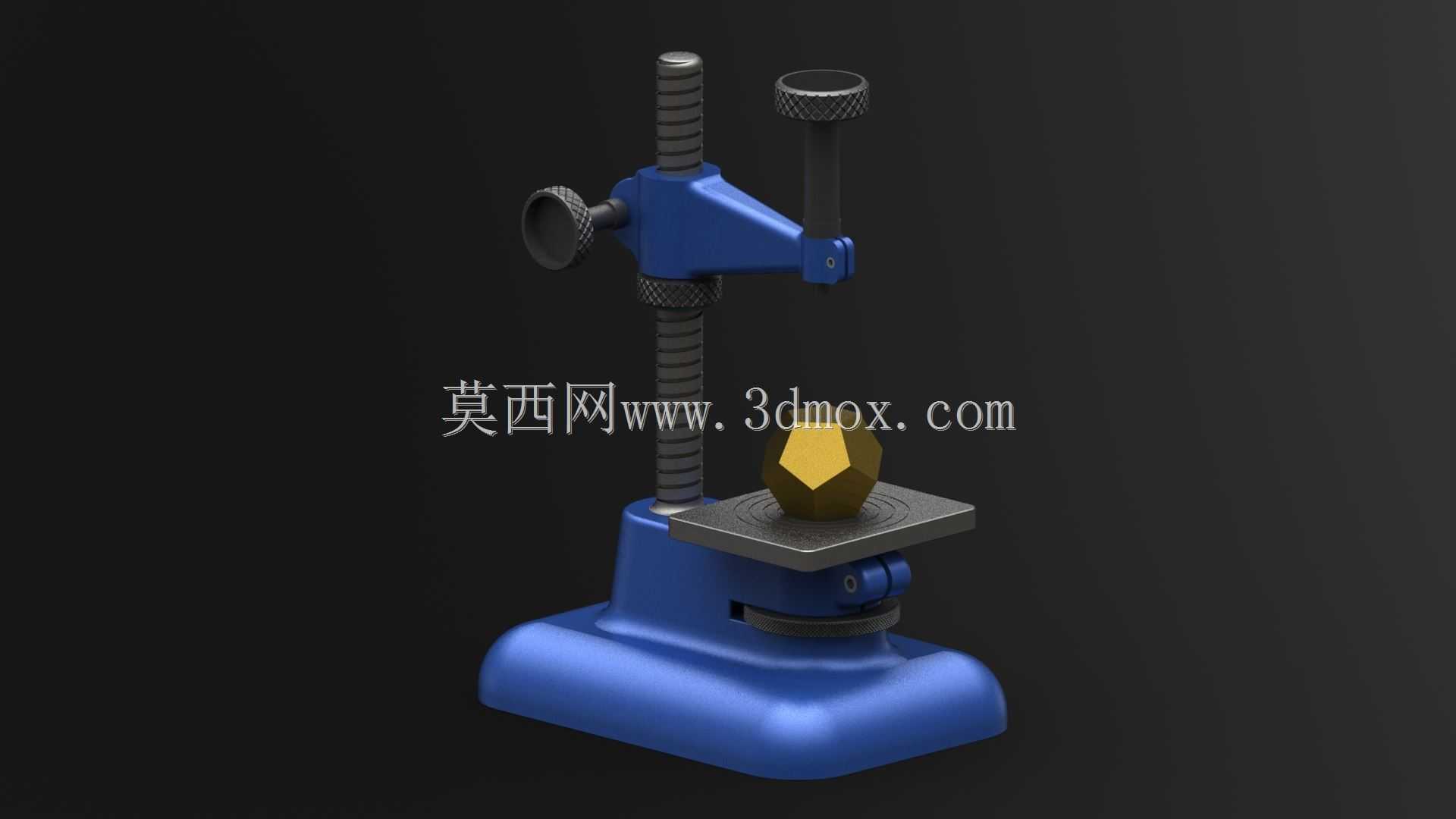

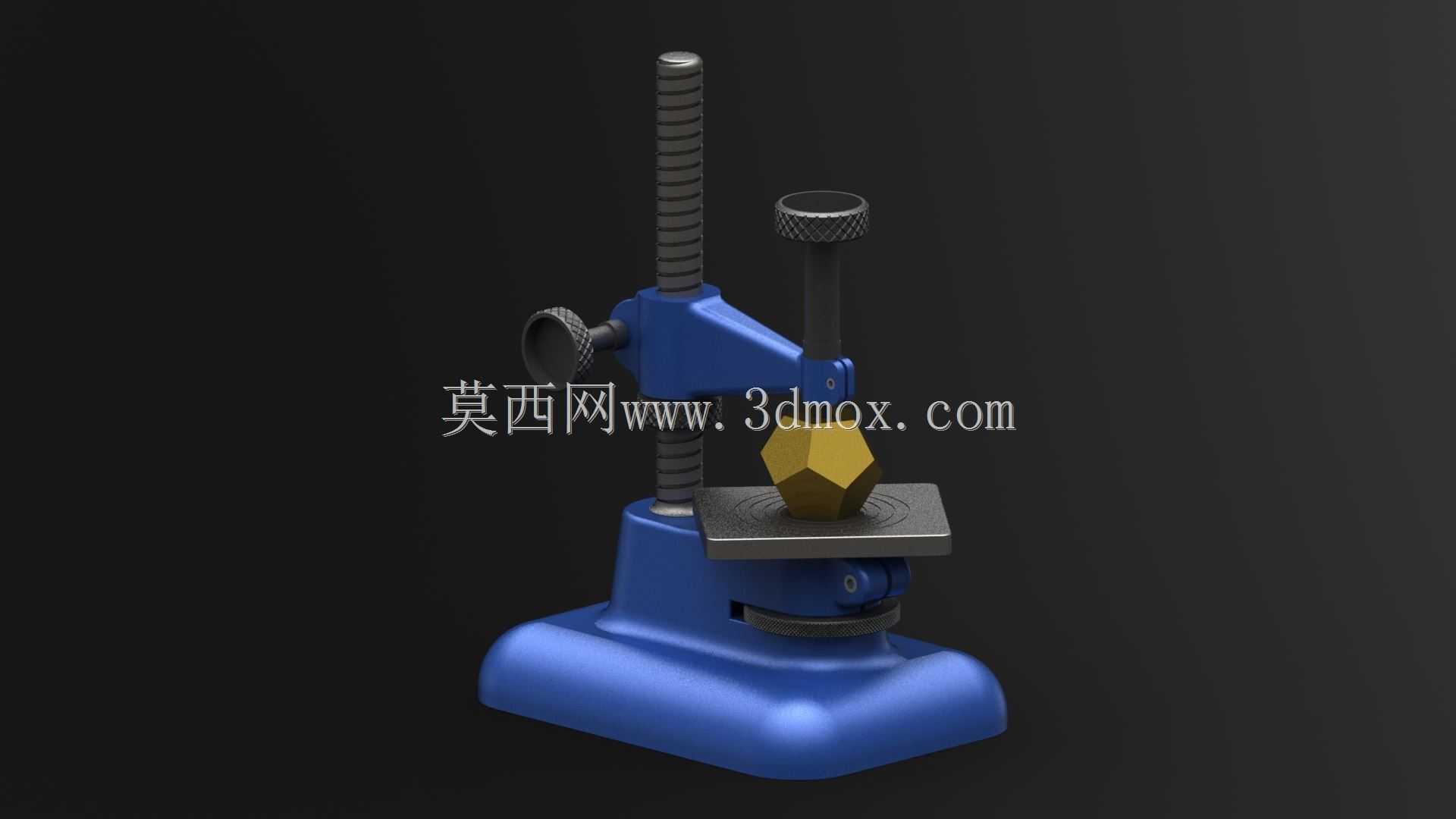

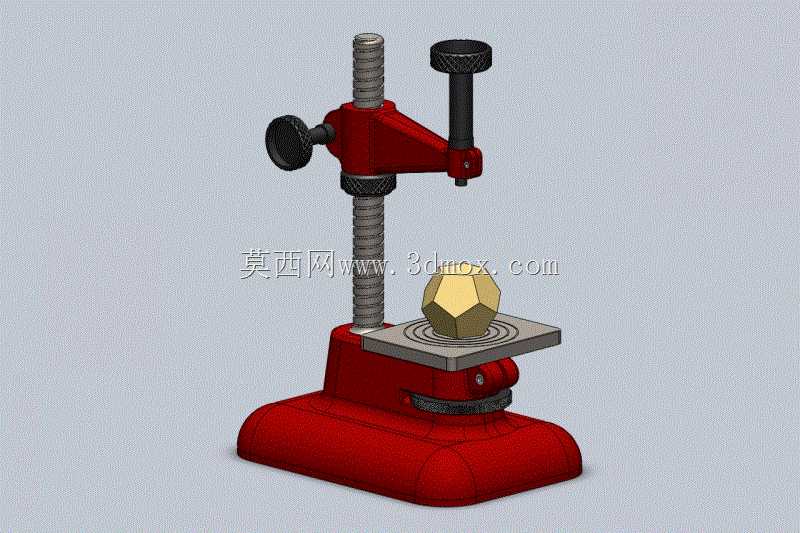

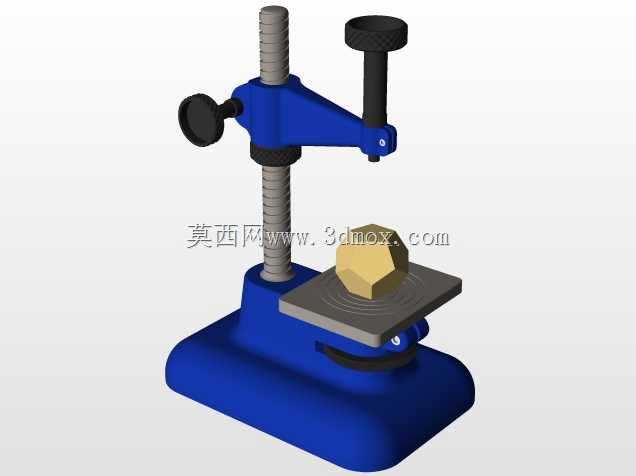

从功能特性来看，该结构采用双螺旋副设计，垂直方向的主螺杆负责提供主要的夹紧力，通过顶部的滚花手轮旋转，带动压头垂直下行，配合下方的固定工作台面完成对工件的压紧；侧向的辅助螺杆可实现水平方向的顶紧定位，针对异形工件可调整侧向支撑点，避免工件在压紧过程中出现侧滑偏移。压头与工作台面均采用平面接触设计，可适配方形、六角形、不规则形状的小型工件，夹持行程可通过螺杆的旋入深度自由调整，最大开口高度可满足常规小型五金件、塑料件、模型零件的夹持需求。

设计思路上，整体结构优先考虑手动操作的便利性，所有操作手轮均采用网纹滚花处理，无需额外工具即可徒手完成夹紧与松脱操作，操作力矩经过匹配设计，普通操作人员徒手即可提供足够的夹紧力，同时不会因为力矩过大导致薄壁工件被夹变形。结构件之间的连接采用销轴与螺纹配合的方式，活动关节处预留合理的配合间隙，长期使用磨损后可通过调整螺母消除间隙，延长工装的使用寿命。底座与立柱采用一体式铸造结构的设计思路，保证整体刚性，避免夹紧过程中结构出现形变导致夹持精度下降。侧向的辅助定位杆可绕铰接点小角度摆动，可适配工件侧面的倾斜面，提升异形工件的夹持适配性。工作台面采用可拆卸式设计，磨损后可单独更换工作面，无需更换整个工装，降低后期维护成本。
