隧道衬砌施工用拱形支撑台车结构

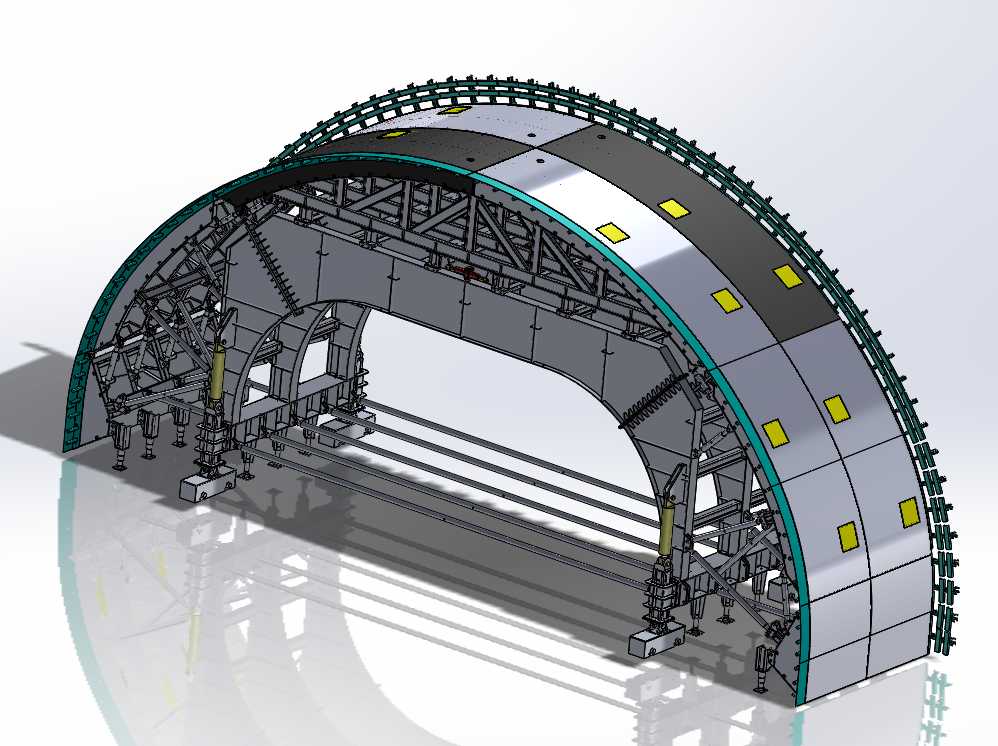

这款拱形结构设备主要应用于山岭隧道、城市地下管廊等暗挖施工场景的二次衬砌作业环节，是隧道施工中承担混凝土浇筑成型支护的核心作业装备。从结构设计来看，整体采用多段弧形面板拼接成符合隧道断面轮廓的成型面，面板背部通过桁架式主骨架做承载支撑，骨架间设置多组纵向连接梁强化整体刚度，避免浇筑混凝土时出现局部变形漏浆问题。设备底部设置多组可调节支腿结构，支腿搭配液压调节组件，可在作业前完成整体标高微调、断面轮廓对位，适配不同开挖精度的隧道初支基面，安装时需预留两侧支腿与隧道侧壁的安全操作间隙，顶部弧形面板与初支面的间隙需控制在混凝土浇筑厚度允许偏差范围内，避免出现衬砌厚度不足的问题。沿弧形面板外沿设置的连续导向轨结构，主要用于配套浇筑管路的移动布设，可实现沿隧道环向的逐段浇筑作业，面板上预留的多个方形孔洞为混凝土浇筑振捣口，作业时可通过这些点位观察混凝土填充状态，插入振捣棒完成内部振捣，避免衬砌内部出现蜂窝、空洞等质量缺陷。设计过程中优先考虑了断面轮廓的成型精度，每段弧形面板的曲率均严格对应隧道设计断面的内轮廓尺寸，面板拼接处做了密封止口设计，减少浇筑过程中的漏浆风险；主桁架结构采用型钢焊接成型，受力节点处做了加强筋板补强，可承受混凝土浇筑时的侧向压力与振捣作业产生的动载荷。设备两侧的门架结构预留了足够的内部通行净空，可满足施工阶段出渣车辆、物料运输设备的通行需求，不会阻断隧道内部的施工运输通道。底部支腿除了承载整机重量与浇筑载荷外，还搭配了行走移位结构，完成一段衬砌作业后可沿预设轨道移动至下一作业段，无需反复拆解拼装，大幅提升隧洞衬砌作业的连续施工效率。在安装边界适配方面，该结构可根据不同隧道的断面宽度、衬砌厚度需求调整弧形面板的分块尺寸与桁架的承载规格，支腿的调节行程可覆盖常规隧道施工的基面沉降偏差范围，无需额外做基础改造即可快速就位作业。
