自动控制金属屋顶板材辊压成型设备

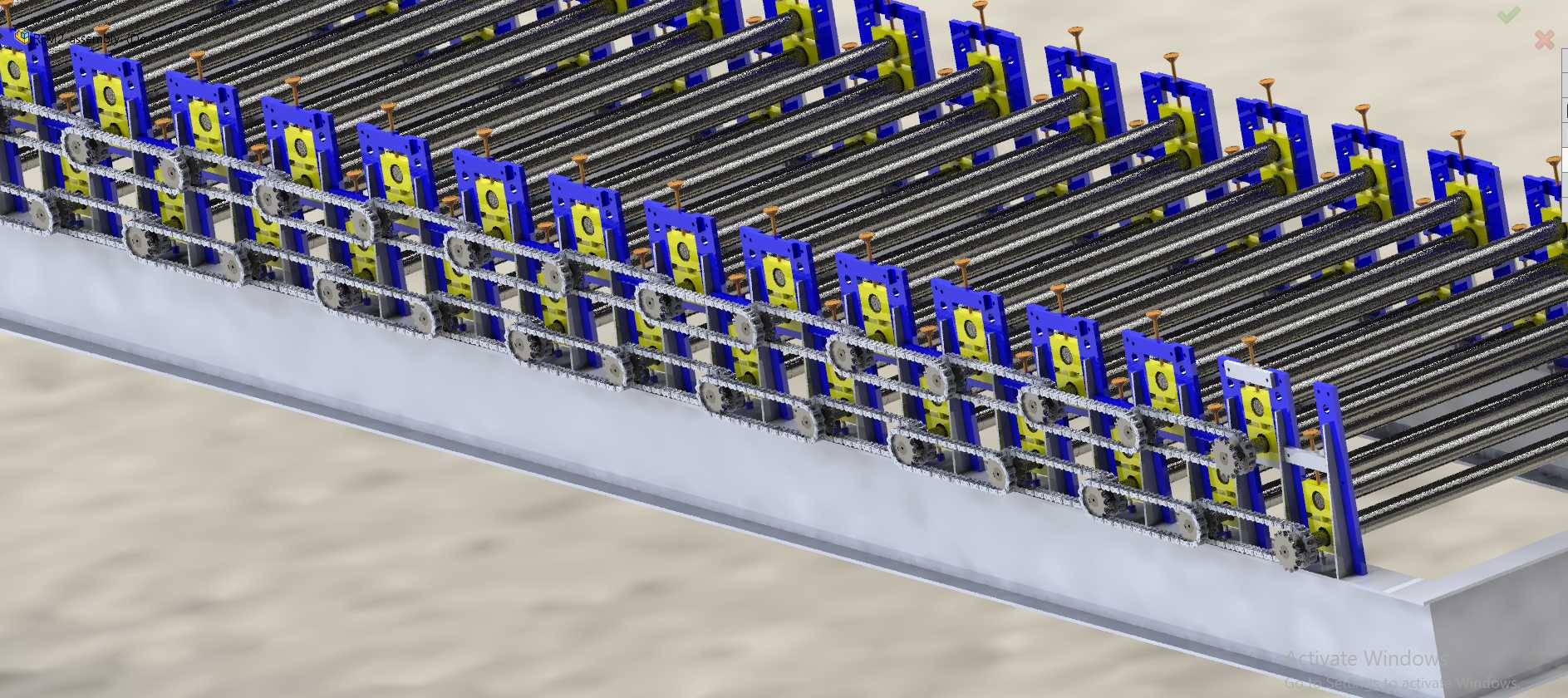

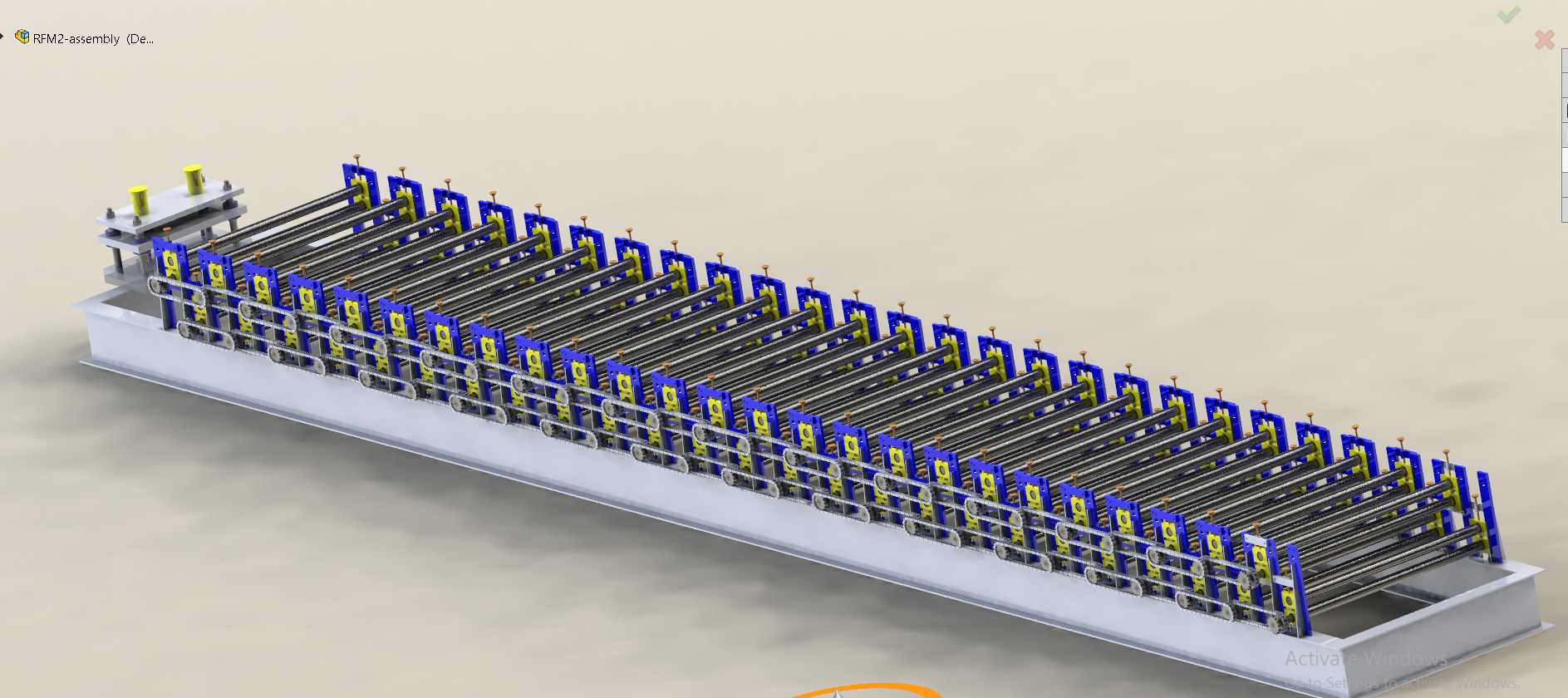

这套辊压成型设备主要面向建筑围护板材生产场景，用于将成卷镀锌彩涂钢带连续冷弯压型，加工出符合屋面安装要求的波纹或压型金属屋面板，常见于钢结构厂房、装配式建筑的屋面材料生产车间，也可集成到现场移动式成型作业线中，直接在施工场地完成长尺寸屋面板的连续生产，减少板材运输过程中的变形与损耗。设备核心成型单元采用多组平行排布的成型辊组，沿板材进给方向依次布置，每组辊组对应特定的弯折成型角度，通过逐道次渐进变形的方式，避免板材单次弯折角度过大产生的应力集中、涂层开裂或板型翘曲问题，相邻辊组的辊缝间隙根据板材厚度做适配调整，保证成型过程中板材进给顺畅无卡滞。传动部分采用双侧链传动结构，将动力同步传递至每组成型辊的下辊轴，保证各辊组线速度一致，避免板材在成型过程中出现拉伸变薄或堆料起皱的问题，每组成型辊的蓝色安装支座采用分体式设计，可根据不同屋面板型的成型需求调整辊片的轴向位置与间距，适配不同波高、波距的屋面板生产，无需整体更换辊组即可完成小范围板型切换。设备整体采用卧式长机架结构，成型段长度根据成型道次确定，安装时需保证机架整体水平度偏差控制在合理范围内，避免长期运行出现辊组偏磨、板型走偏的问题，进料端预留开卷机、校平机构的安装接口，出料端可配套定长切断、码垛机构，形成完整的屋面板连续生产线。设计过程中重点考虑了成型辊的受力分布，对每道次的成型角度做了渐进式分配，靠近进料端的辊组主要完成板材的初始导向与小角度预弯，中间段辊组完成主要的波形成型，靠近出料端的辊组做最终的板型校直与尺寸定型，保证成品屋面板的直线度、波高尺寸公差符合安装要求。辊组的轴系采用滚动轴承支撑，减少传动过程中的摩擦阻力，轴承座位置设置润滑注油点，方便日常维护保养，设备两侧的传动链条设置张紧调节机构，可在链条磨损伸长后调整张紧度，保证传动精度稳定。
