通快TrumaBend v85s折弯机设备结构

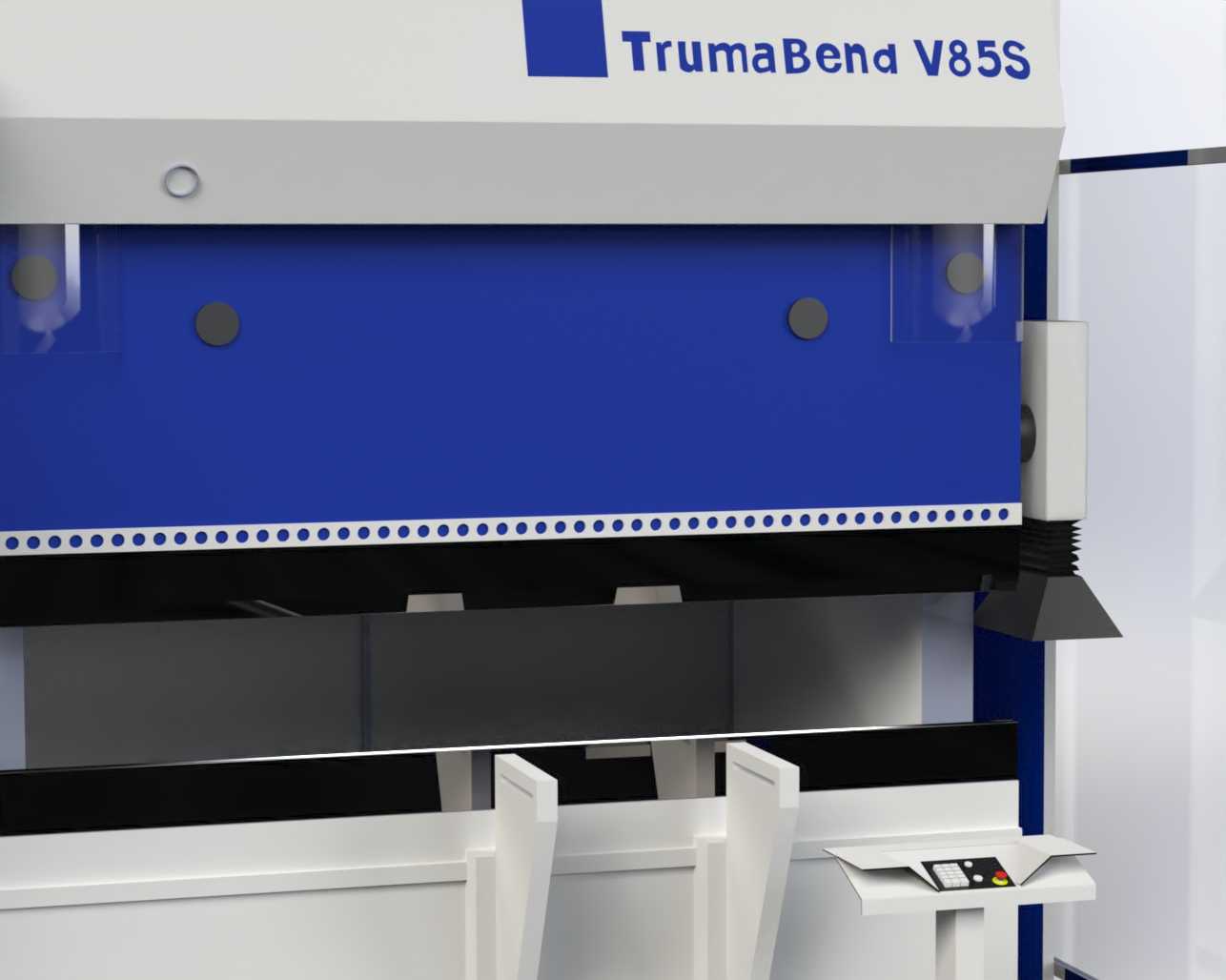

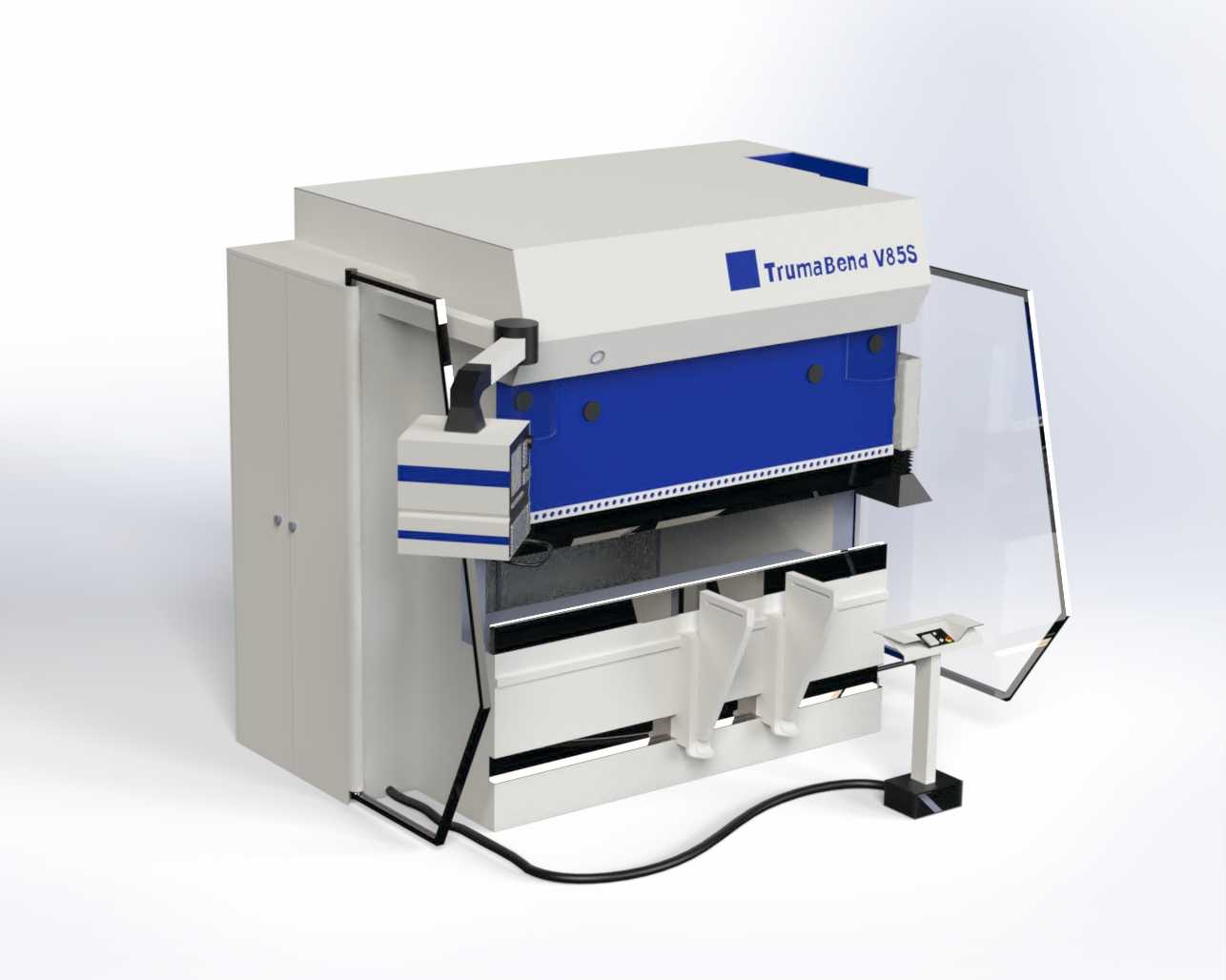

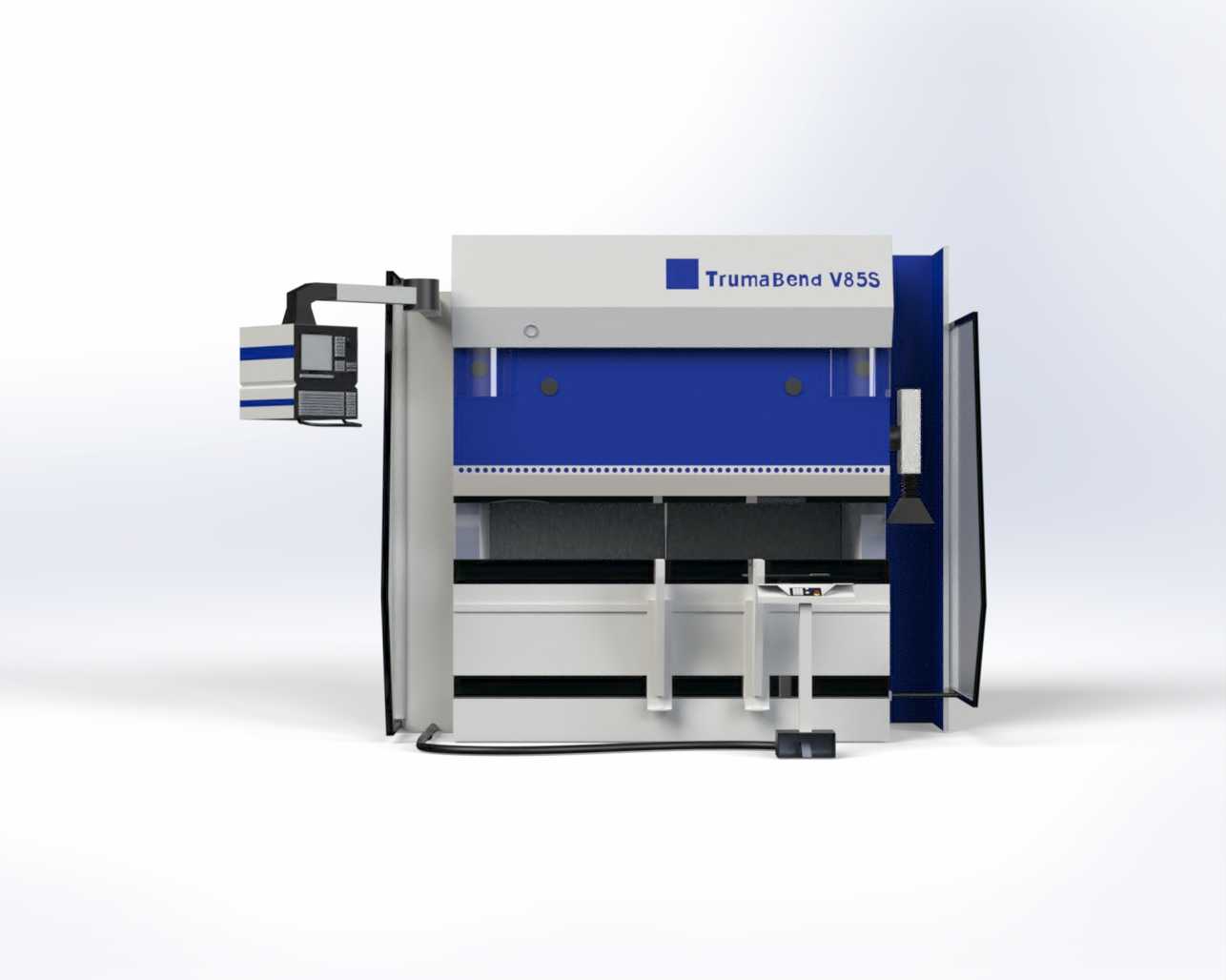

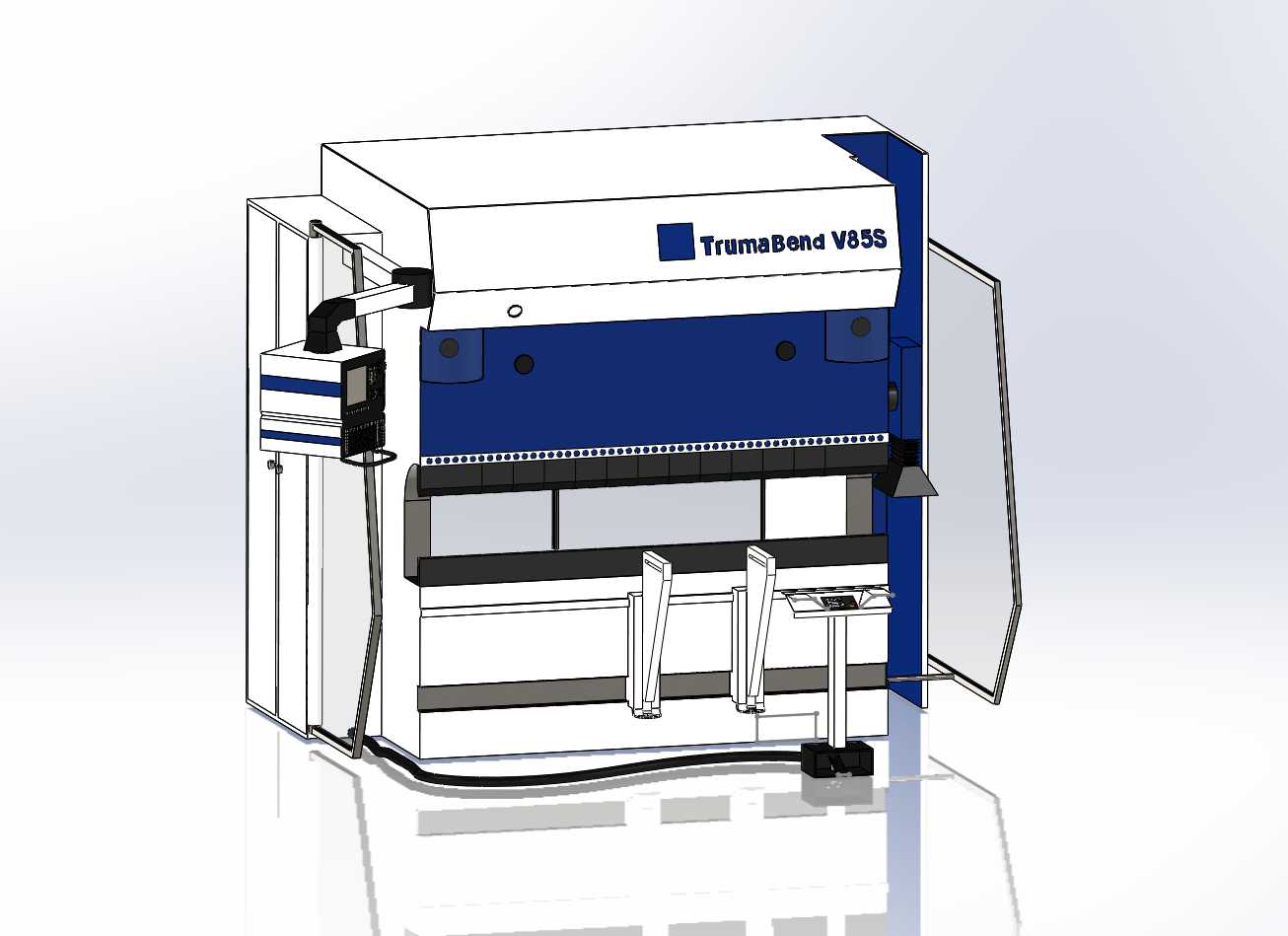

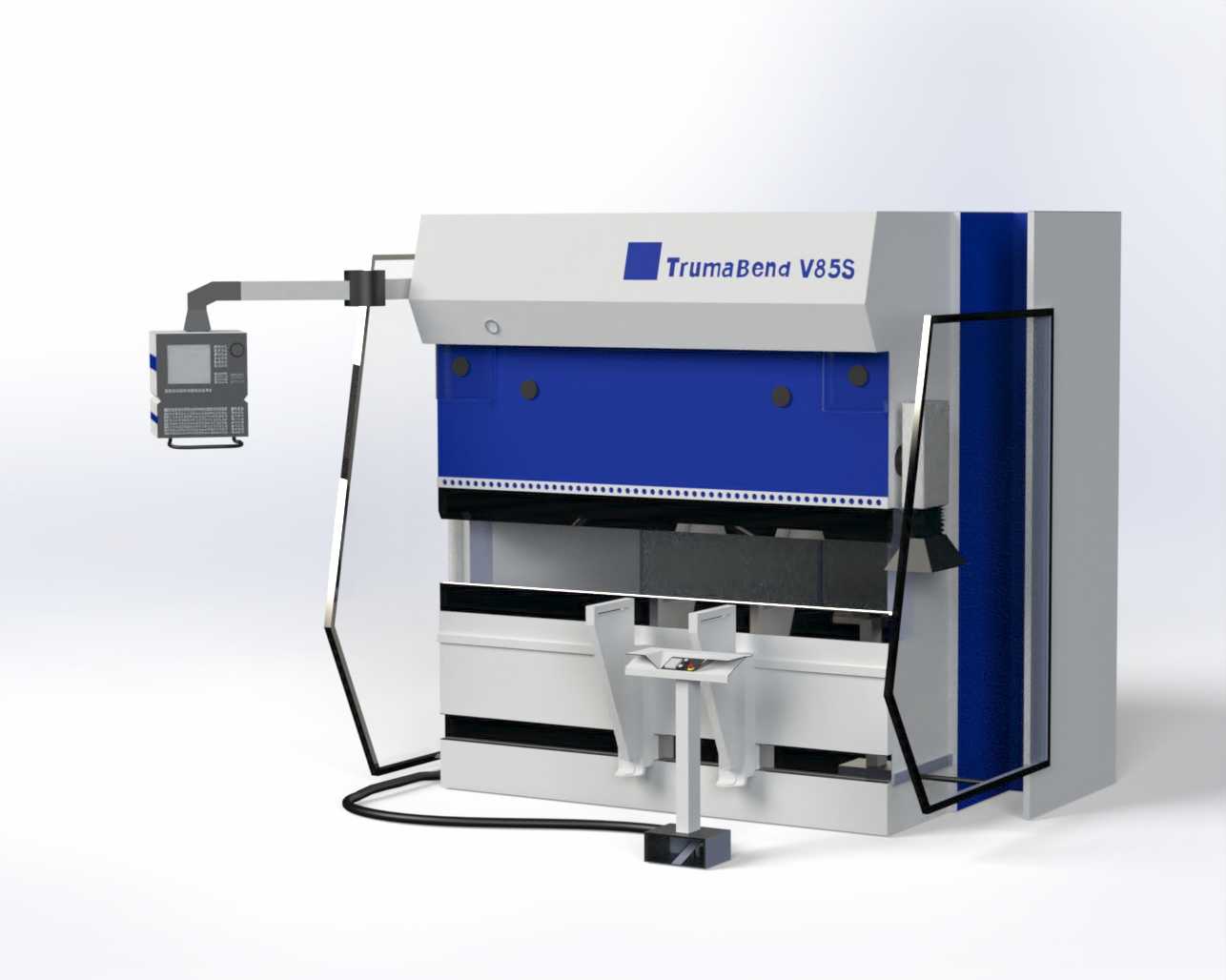

在钣金加工车间的下料成型工段，这款折弯设备承担着薄板类零件的高精度折弯成型工序，是机箱机柜、金属幕墙、家电外壳等产品生产线中不可或缺的成型核心装备。从结构设计来看，设备采用整体焊接式闭式机架，经过时效处理消除焊接内应力，保证长期满负荷运行下的机架刚性，避免长期受力出现机架变形导致的折弯角度偏差。机身正面的蓝色防护区域为折弯工作区，上模安装滑块采用液压驱动配合光栅尺全闭环位置反馈，能够实现微米级的滑块定位精度，保证不同批次板材折弯角度的一致性，即使是复杂多道次折弯工序，也能通过数控系统记忆每一步的滑块位置、后挡料位置与压合力参数，减少人工反复调试的辅助时间。设备两侧的透明安全防护门采用钢化夹胶玻璃材质，既能够在设备运行时隔绝作业风险，防止人员误入工作区造成机械伤害，又能让操作人员直观观察内部折弯状态，防护门配备安全联锁开关，一旦门体开启设备会立即停止滑块动作，符合锻压设备的安全设计规范。机身侧部集成的电气控制柜采用分层布局，将动力回路与控制回路分开布线，减少电磁干扰对数控系统信号传输的影响，柜内预留的散热风道配合防尘滤网，能够在多粉尘的钣金车间环境下保证电气元件稳定运行，避免积尘导致的元件过热故障。外置的移动操作站采用可旋转悬臂连接，操作人员可以根据上料、下料、调试的不同站位调整操作站位置，操作站上的急停按钮、双手启动按钮布局符合人机工程学设计，减少长时间操作的疲劳感。设备底部的安装基准面经过精密铣削加工，安装时需要配合水平仪调整垫铁将机身水平度控制在0.1mm/m以内，避免水平偏差导致滑块运行倾斜，影响折弯精度。后挡料机构采用多轴伺服控制，能够实现前后、左右、上下多个维度的挡料位置调整，适配不同形状、不同尺寸的板料定位需求，挡料指采用耐磨合金钢材质，长期与板料边缘接触也不会出现过度磨损，保证定位精度的长期稳定。设备的液压系统采用变量泵配合比例压力阀，能够根据折弯板料的厚度、材质自动调整输出压力，在加工薄板时降低系统压力减少能耗，加工厚板时自动提升压力保证折弯力充足，同时液压管路采用密封式布局，减少液压油泄漏风险，管路的固定卡扣采用减震材质，降低设备运行时的管路振动噪音。
