四轴数控热线泡沫切割加工设备

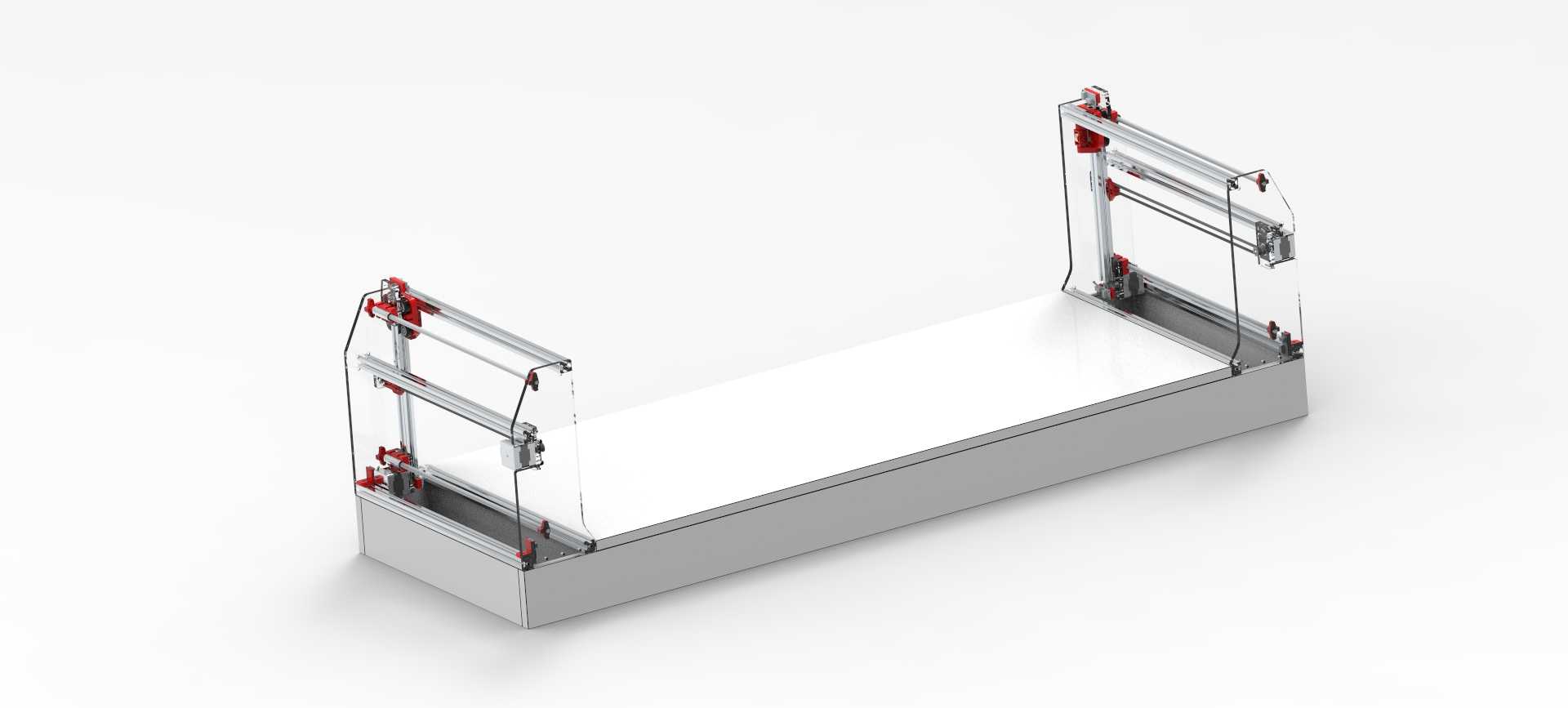

这款四轴数控热线泡沫切割设备，主要面向泡沫材料的异形轮廓加工场景，在建筑装饰线条加工、包装泡沫内衬定制、铸造消失模白模制作、广告字泡沫胚料加工等场景中都有广泛应用，相比传统的单轴或两轴热线切割机，它能完成带扭转角度、变截面的复杂泡沫构件加工，无需后续大量人工修型，能大幅降低泡沫异形件的加工工时。设备整体采用长台式布局，底座为整体焊接箱式结构，内部预留了电气元件安装腔与走线槽，底座上表面铺设高精度直线导轨作为横向移动的承载基准，两侧的立式立柱同样采用铝型材与钢板拼接的框架结构，既保证立柱的刚性避免热线加工时出现晃动，又能控制整体设备重量，方便车间内的移位与安装。设备的四个运动轴分别对应横向龙门移动、两侧立式滑座的同步升降、以及热线两端的旋转摆角，四个轴通过伺服电机配合同步带传动实现联动，加工时可以根据导入的轮廓路径，实时调整热线的空间角度与位置，让热线始终沿加工轮廓的切线方向进给，避免传统直热线切割斜面时出现的台阶误差，加工出的曲面光滑度更高，后续打磨余量可控制在1mm以内。设计过程中重点考虑了热线的张紧与绝缘结构，热线两端采用弹簧张紧机构，可根据不同直径的镍铬热线调整张紧力，避免热线受热伸长后出现松弛抖动，同时所有与热线接触的安装部位都采用耐高温绝缘材料隔离，防止供电回路出现短路打火的问题。设备的操作侧预留了触控屏安装位与操作按钮安装孔，电气走线全部采用拖链防护，避免运动过程中线缆磨损。安装时需要注意底座的水平度校准，要保证两侧导轨的平行度误差在0.1mm/m以内，两侧立柱的垂直度误差不超过0.05mm/m，否则会出现加工尺寸偏差、热线运行卡顿的问题。设备的加工幅面可根据实际需求调整，常规款的横向加工行程适配常见的2m长度泡沫板材，立式行程可满足600mm高度的泡沫构件加工，设备整体占地宽度在1.2m左右，长度根据加工行程确定，安装时需要在设备后侧预留至少0.5m的维护空间，方便后期对传动部件、电气元件进行检修维护。
