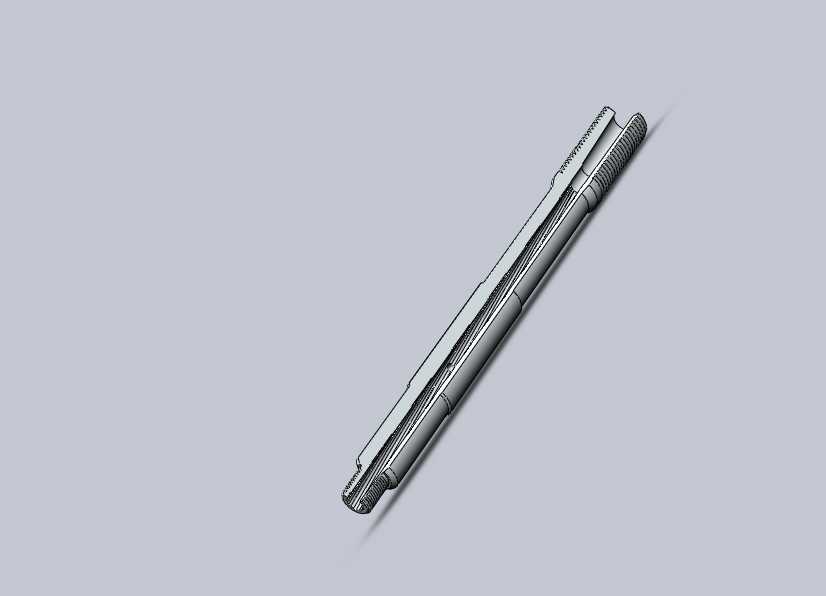

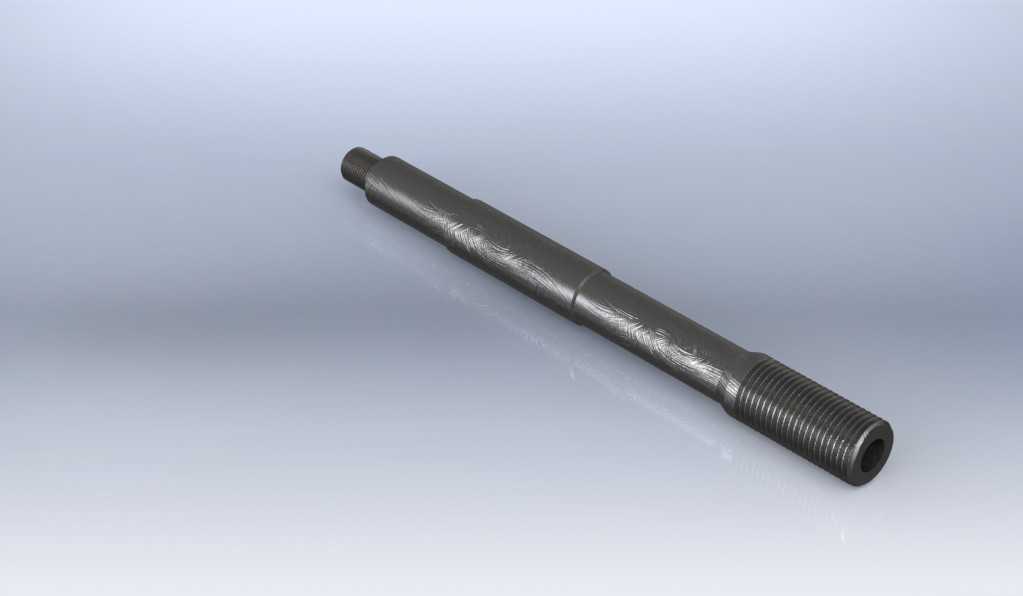

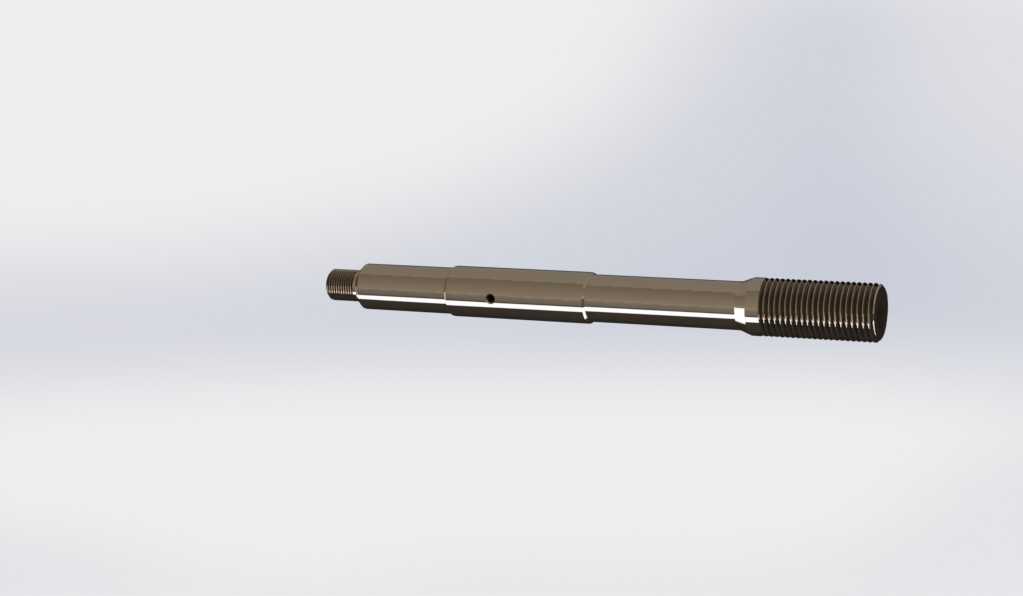

枪械身管结构三维数模设计

该身管构件作为枪械系统的核心承压部件，其三维结构设计需兼顾内弹道性能、结构强度与装配适配性，建模过程中严格遵循身管设计的工程逻辑，还原了从弹膛到线膛段的完整结构特征。从实际应用场景来看，这类身管结构主要配用于轻武器系统，承担发射药燃气密闭、弹丸导向与旋转赋能的核心作用，设计时首先明确了身管与机匣、节套、准星照门组件的安装边界，尾部的螺纹结构用于和机匣节套实现刚性连接，螺纹的旋合长度、牙型精度直接影响身管的装配定位精度与射击时的结构稳定性，建模时还原了螺纹收尾的退刀结构，避免装配时出现干涉问题。身管外表面的纵向加强筋结构并非装饰特征，其作用是在不显著增加身管壁厚与重量的前提下，提升身管的径向刚度，减少连续射击过程中因热胀与膛压载荷产生的形变，同时加强筋形成的散热槽结构可增大身管与空气的接触面积，加快射击后的热量散发，降低热形变对射击精度的影响。身管内部的弹膛段按照对应弹药的弹壳外形做了适配的锥度设计，坡膛段实现弹膛与线膛段的平滑过渡，线膛部分的阴线、阳线结构按照缠距要求做了螺旋特征建模，保证弹丸嵌入后能获得稳定的旋转速度，出膛后具备足够的陀螺稳定性。设计过程中还考虑了身管的工艺可行性，外圆的同轴度公差、内膛的表面粗糙度要求都在结构特征上做了对应体现，前端的枪口段预留了膛口装置的安装接口，可适配消焰器、制退器等不同功能附件，尾部的定位台阶面与节套端面贴合，保证身管的轴向定位精度，避免射击过程中出现轴向窜动。整个建模过程按照从内到外的设计逻辑，先完成内膛的核心功能结构，再构建外部的连接、加强、散热特征，所有结构的尺寸比例都符合轻武器身管的常规设计参数，既保证结构强度满足膛压载荷要求，又控制整体重量符合轻武器的携行使用需求，可用于结构原理展示、装配干涉校验、工艺方案编制等场景，为相关枪械部件的设计优化提供直观的三维结构参考。
