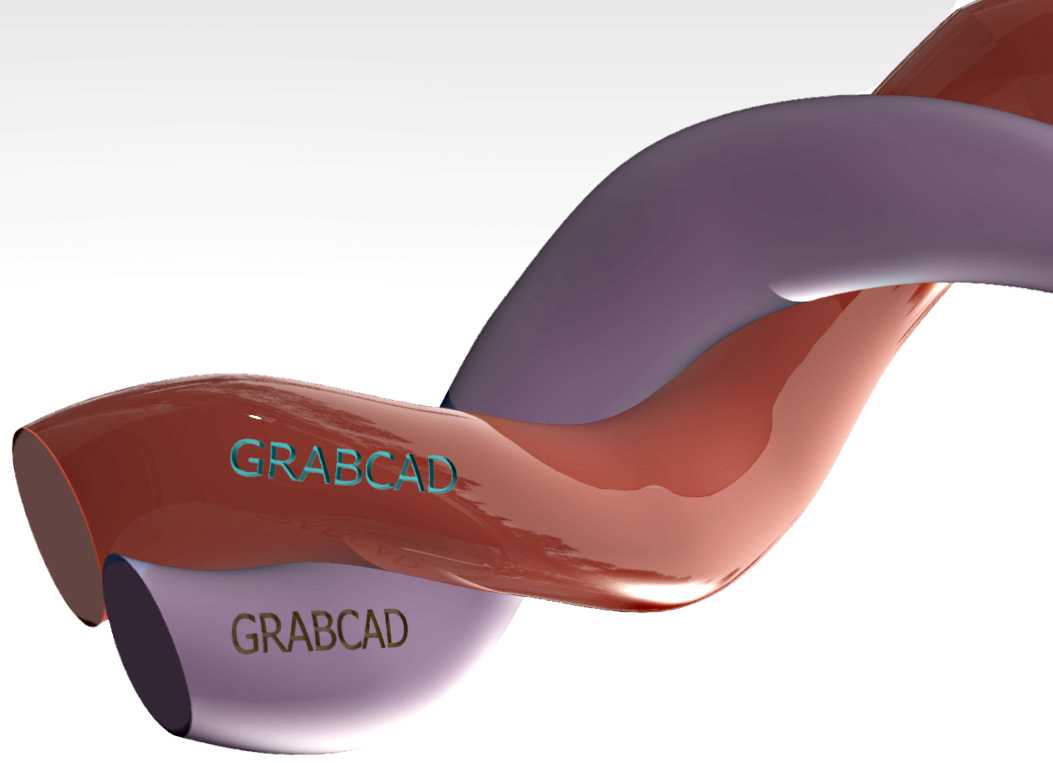

双股缠绕绞合绳缆结构三维数模

这款双股绞合绳缆的三维结构，在设计阶段优先考虑了绳缆在受拉工况下的应力分布特性，两根绳体采用对称螺旋扭合的结构形式，避免单根绳缆受拉时出现的应力集中、局部断丝风险。从实际应用场景来看，这类绞合绳缆可覆盖轻载吊装、设备牵引、户外固定、索道辅助等多类工程场景，相比单股绳缆，双股绞合的结构在受侧向挤压时，绳体之间的贴合面能分散外力，降低单根绳体被尖锐棱边切割断裂的概率。建模过程中，严格还原了绳体扭合的螺旋升角参数，每一段绳体的曲面过渡都做了连续曲率处理，没有出现曲面折边、法线反向的问题，能直接导入有限元分析软件做拉断力、疲劳寿命的仿真计算，不需要额外修复几何破面。从安装边界来看，该绳缆模型的端部预留了标准的压接固定段长度，绳体扭合的节距参数参考了常规五金绳缆的通用标准，和市面上主流的绳卡、压套、卸扣类固定配件都能适配，不需要额外修改端部尺寸就能完成装配。设计时特意规避了绳体扭合过程中出现的互相干涉问题，两根绳体的接触面保留了合理的装配间隙，既还原了实际绳缆绞合后的贴合状态，也不会在三维装配环境中出现几何冲突，方便工程师直接将该模型放入整套设备的装配体中做干涉检查、运动仿真。绳体的截面采用圆形实体结构，表面做了光滑曲面处理，能准确模拟实际绳缆外表面的摩擦接触特性，在做牵引工况的动力学仿真时，可以直接赋予对应的摩擦系数、弹性模量参数，不需要额外调整几何结构。这类绞合绳缆在设备运维、工地临时固定、仓储货物绑扎等场景中使用频率极高，建模时还原的扭合结构，能帮助工程师准确计算绳缆在不同弯曲半径下的最小通过空间，避免在布线、走绳时出现绳体与周边设备构件刮擦的问题，提前预判安装过程中可能出现的走线干涉，减少现场施工时的调整工作量。
