带弯管段的卡箍式管道固定支撑结构

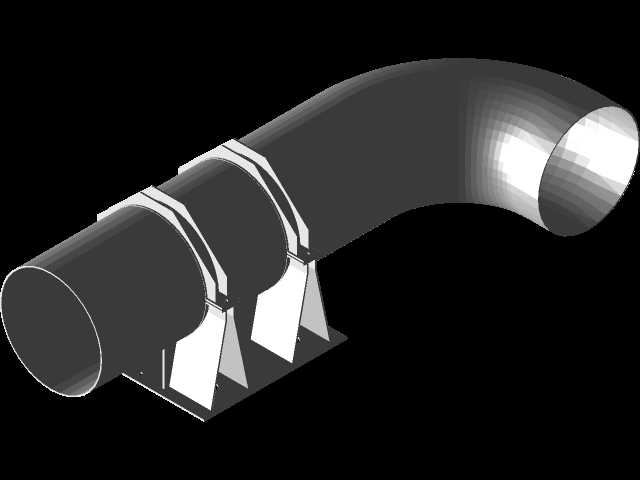

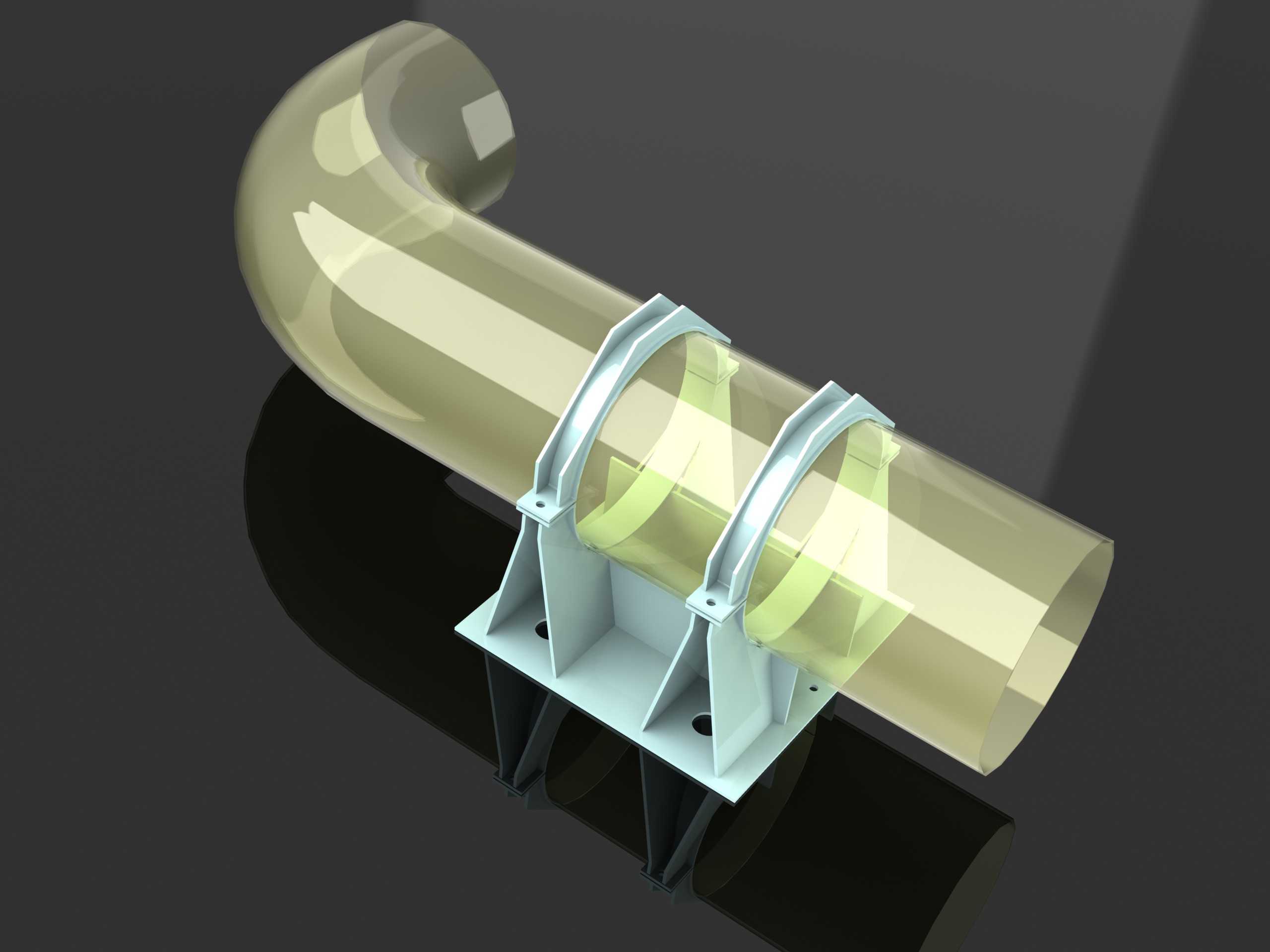

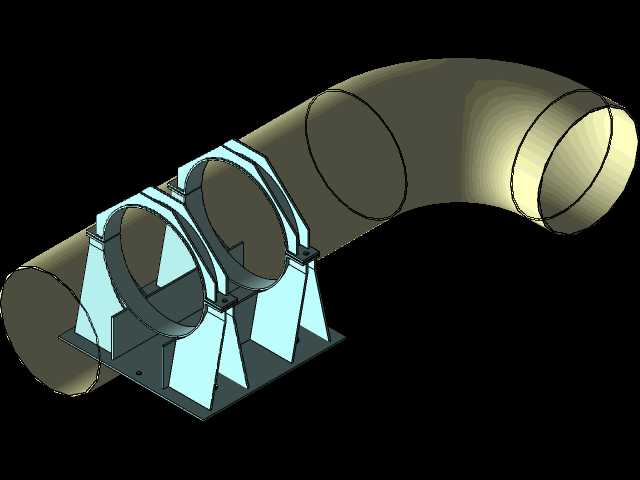

在化工流体输送、市政给排水、暖通空调管路、工业制程管线布设场景中，管道支架是承担管线荷载、约束管线位移、吸收管路振动的核心配套构件，这款带弯管适配段的卡箍式支撑结构，专门针对带90°弯转的管路段做了适配设计，解决了常规直管用支架无法同时承托弯管与相邻直管段、弯管处易出现应力集中的问题。从结构设计逻辑来看，这款支撑件采用分体式卡箍配合一体化焊接支座的结构，下半部分的支座为带加强筋的板式安装底座，底座上预留了四个螺栓安装孔，可通过膨胀螺栓或机螺栓直接固定在墙面、钢结构支架、设备基座等安装基面，安装孔的孔位公差按照通用安装标准预留了足够的调节余量，可抵消现场管线布设的小幅位置偏差。支座上方设置两道平行的立式支撑板，支撑板之间焊接了三角加强筋，提升支座的竖向承重能力与抗侧向倾覆性能，避免管路充液后因荷载过大出现支座变形。卡箍部分采用对开式半圆弧结构，两道卡箍分别箍紧弯管下游的直管段，卡箍与管道接触的弧面做了适配管径的曲率匹配，安装时可在卡箍与管壁之间加装橡胶减震垫，既可以避免卡箍硬接触刮伤管道防腐层，也能吸收管路内流体流动产生的振动，降低振动向安装基面的传递。针对弯管段的特殊受力特性，这款支架的安装位置特意选在弯管出口后的直管段起始位置，距离弯管弯曲段的距离控制在管径的1-1.5倍区间，既可以有效承担弯管处因流体转向产生的轴向与径向推力，也不会因为距离弯管过近导致安装操作空间不足。卡箍与立式支撑板之间采用螺栓连接，安装时可先将下半卡箍固定在支撑板上，放置好管道后再扣合上半卡箍拧紧螺栓，无需在管道上焊接额外连接件，安装拆卸都很便捷，也不会破坏管道本身的结构完整性。从安装边界来看，这款支架的底座宽度适配常规管径的支撑需求，安装基面需要保证足够的平面度，若安装在钢结构梁上，可通过焊接转接板的方式匹配安装孔位；支座的高度设计预留了管道与基面之间的操作间隙，方便后期做管道防腐维护、保温层包覆作业。在实际工程应用中，这类支架可适配金属管道、硬质塑料管道等多种材质的管路，根据输送介质的温度差异，可调整卡箍的紧固力矩，预留管道热胀冷缩的微量位移空间，避免管路热应力无处释放导致接口拉裂。和传统的焊接式管道支架相比，这种装配式卡箍支架不需要现场动火焊接，安装效率提升明显，也更适合有防爆要求的化工生产区域使用，同时可拆卸的结构也方便后期管路改造时重复利用，降低工程改造成本。
