铰接式吊环连接耳板结构设计

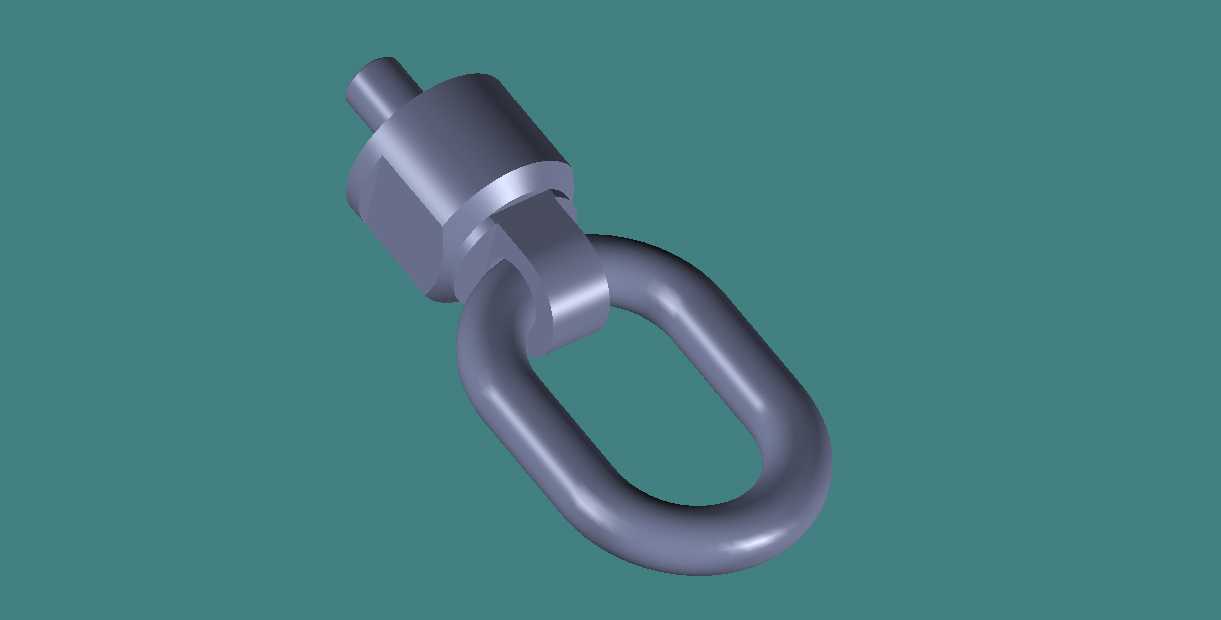

这类铰接式耳板常配套吊环使用，在起重吊装、设备挂装、工装夹具的载荷传递环节应用广泛，核心作用是实现刚性基座与柔性吊具、活动连接件之间的铰接过渡，避免刚性连接在受载时出现应力集中，同时允许连接件在一定角度范围内自由摆动，抵消吊装或设备运行过程中产生的侧向偏载力矩。从结构设计逻辑来看，上端的柱形连接段用于穿入基座的安装孔位，通过轴肩实现轴向定位，柱段可根据安装需求设计为螺纹锁紧、过盈压装或者销轴铰接的形式，适配不同的基座安装场景；中间的铰接叉耳与下端的椭圆形吊环通过销轴实现铰接配合，叉耳的开口宽度与吊环端部的厚度做间隙配合设计，既保证铰接转动的灵活性，又控制配合间隙避免受载时出现过大的窜动量。外形尺寸设计上，吊环的内孔尺寸需要匹配对应规格的吊钩、卸扣等吊具的穿入需求，保证吊具连接后有足够的活动空间，不会出现卡滞；耳板整体的外轮廓做了圆角过渡处理，尤其是叉耳与柱段衔接的位置，通过圆弧过渡降低应力集中系数，避免在交变载荷作用下出现疲劳断裂的问题。安装边界方面，上端柱段的长度需要匹配基座安装板的厚度，保证安装后锁紧结构有足够的啮合长度，铰接部位的转动半径需要提前核算，保证吊环在最大摆角范围内不会与基座周边的结构发生干涉，同时铰接销轴的直径需要根据额定载荷做剪切强度校核，销轴两端需要加装开口销或者挡圈做轴向限位，防止作业过程中销轴脱出引发安全事故。这类构件在实际使用中，铰接部位需要定期加注润滑脂，减少转动副的磨损，同时要定期检查铰接部位的磨损量、吊环的变形量，当出现裂纹、塑性变形时需要及时更换，避免载荷超出构件承载极限引发失效。设计建模过程中，需要重点关注各受力截面的强度校核，尤其是柱段与叉耳衔接的变截面位置、吊环的圆弧过渡位置，都是应力集中的高发区域，建模时需要保证这些位置的圆角过渡平滑，避免出现尖锐棱边导致的应力突变，同时铰接配合面的尺寸公差需要合理设置，既要保证装配便利性，又要避免间隙过大带来的冲击载荷。
