juboflex膜片式单联挠性联轴器结构

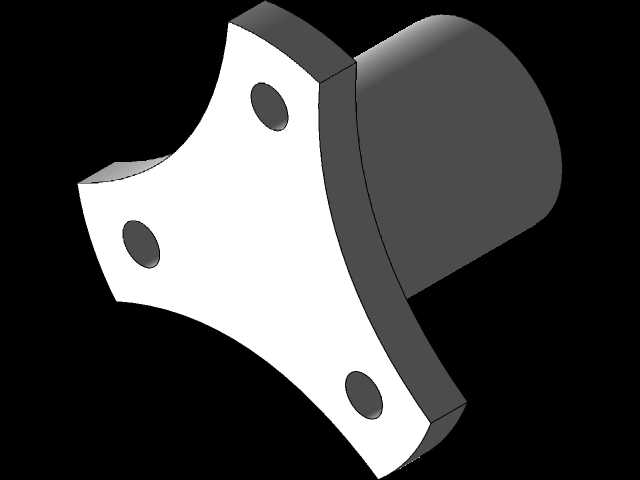

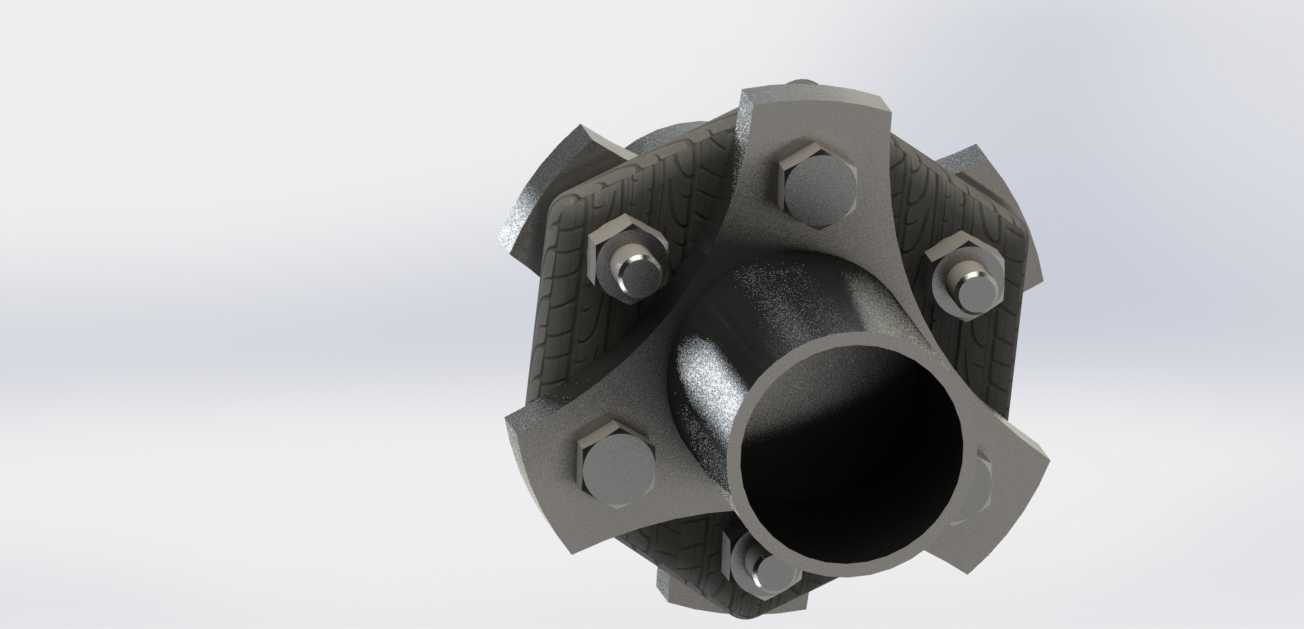

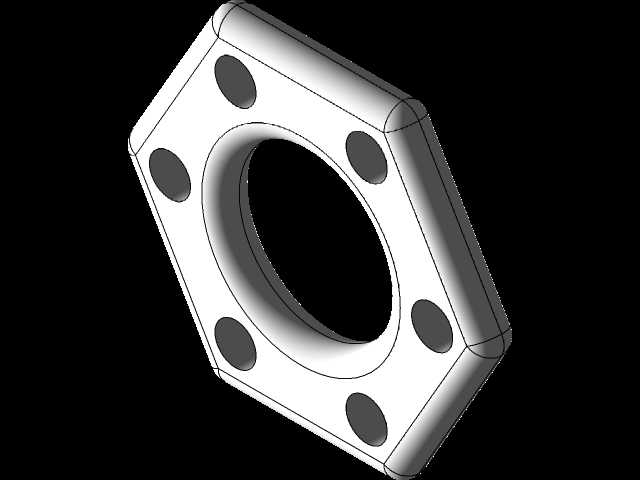

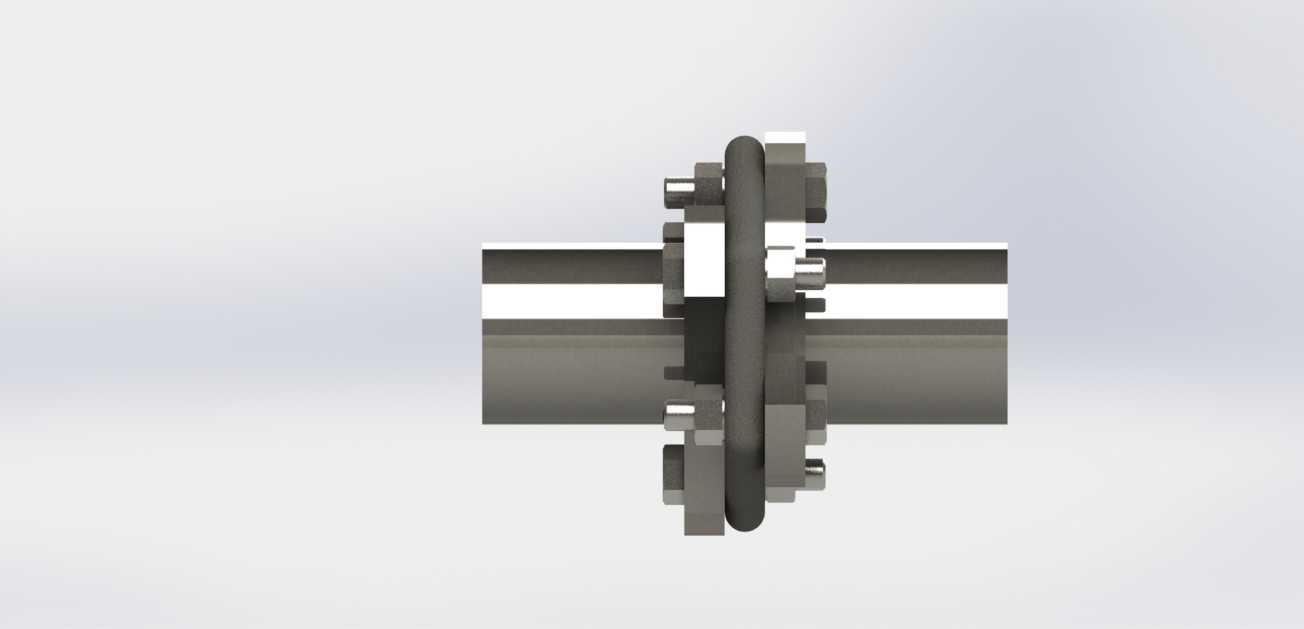

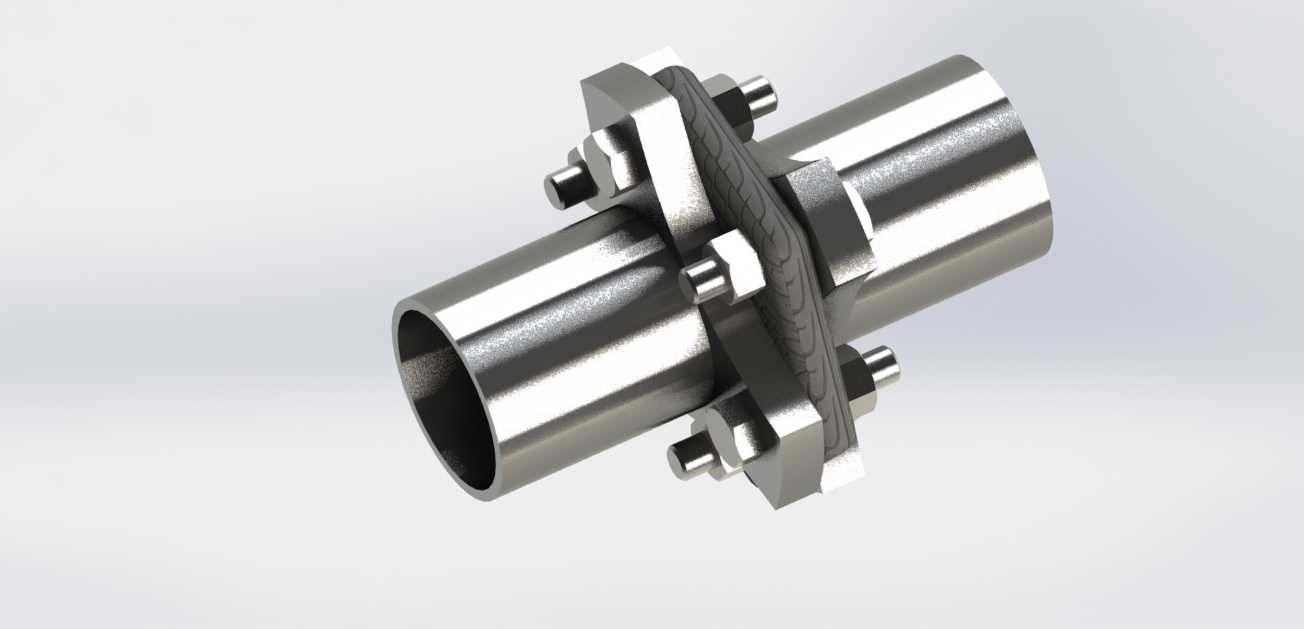

这类膜片式挠性联轴器，常被用在对传动精度、同轴度补偿有明确要求的轴系连接场景中，比如精密泵组、伺服传动单元、高速风机的主轴对接位置，不需要额外润滑就能长期稳定工作，相比齿式联轴器没有磨损间隙，日常运维的工作量极低。从结构上看，该款为单膜片组的单联结构，中间的金属膜片组是核心补偿元件，靠膜片的弹性形变来吸收两轴之间的径向、角向以及轴向安装偏差，避免轴系因为安装对中误差产生额外的附加载荷，保护两端的轴承、密封件不会受偏载过早失效。两侧的轴套采用圆柱通孔结构，靠锁紧螺栓将轴套与被连接轴抱紧固定，膜片组与两侧轴套之间通过铰制孔螺栓完成刚性压紧连接，螺栓的预紧力需要严格匹配传动扭矩要求，防止传动过程中出现连接滑移。设计这类联轴器的时候，首先要核算额定传动扭矩与峰值扭矩的覆盖范围，膜片的厚度、叠片数量直接决定了补偿量与承载能力的平衡，叠片数量多则补偿能力更强，但整体扭转刚度会略有下降，需要结合应用场景的传动精度要求做取舍。安装边界上，这类联轴器的径向尺寸紧凑，不会占用过多的安装径向空间，轴向安装长度需要匹配两端轴的伸出长度，安装时不需要移动两端的主从动设备，只需要将两半轴套分别固定在轴端，再锁紧膜片连接螺栓即可完成装配，对后期设备检修维护十分友好。实际选型应用中，要注意膜片材质通常选用高强度不锈钢，具备不错的抗疲劳性能，适合中高速的传动场景，不能用在有强腐蚀、长期高温超出膜片材料耐受范围的工况中，同时要注意安装时的对中偏差不能超过产品允许的最大补偿量，否则会大幅缩短膜片的使用寿命，甚至出现传动失效的问题。轴套的内孔可以根据实际轴径做适配加工，键槽、抱紧螺钉的位置也可以根据实际安装需求调整，三维建模过程中要重点还原膜片组的叠层结构、螺栓连接的配合间隙，以及轴套内孔的公差配合要求，确保模型能直接用于装配干涉检查、安装空间校核的工作场景。
