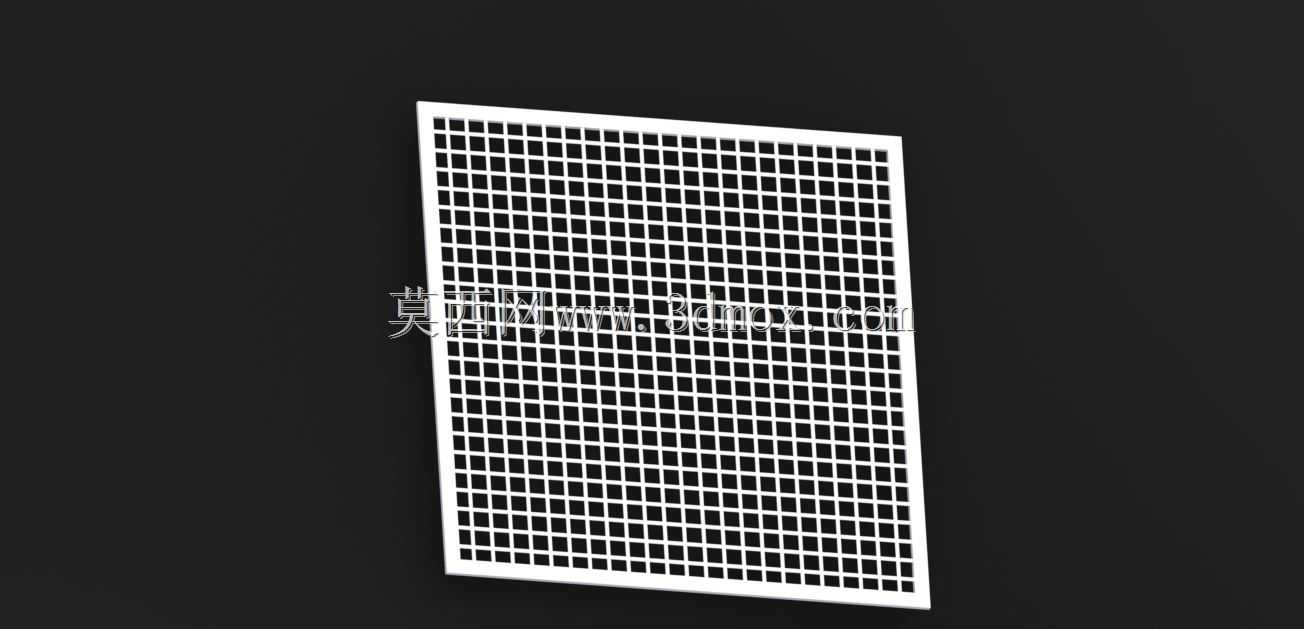

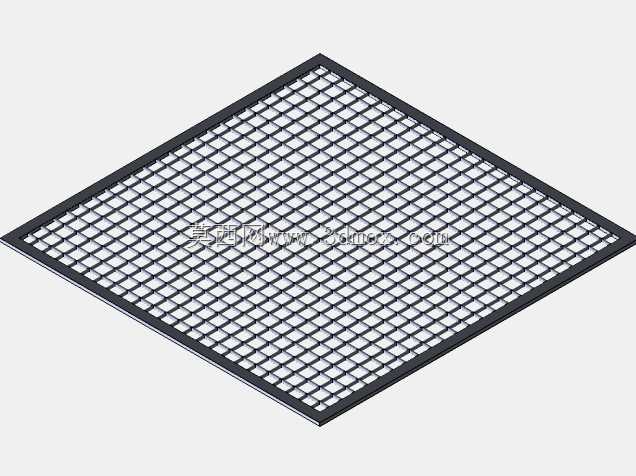

1平方米规格方格金属围栏结构设计

　　既不会因为单块尺寸过大导致单人无法完成安装，也不会因为模块过小增加拼接的工作量。整体采用等距方格的筋条布局，横竖筋条的交叉位置采用满焊固定，避免长期使用后出现焊点松脱的问题，筋条的截面尺寸经过受力核算，在满足常规防护抗冲击要求的前提下尽可能控制整体重量，降低安装时的劳动强度。围栏的边框采用折边成型的金属型材，相比普通角铁边框，折边结构的抗扭性能更好，在运输和堆放过程中不容易出现边框扭曲变形的问题，边框上预留的安装孔位采用长圆孔设计，能够抵消现场安装时的立柱间距误差，不需要在现场重新打孔，提升安装效率。考虑到部分使用场景需要围栏具备一定的缓冲性能，在围栏与固定立柱的连接位置设计了橡胶缓冲垫，当围栏受到侧向冲击时，在工业厂区作业分区、市政施工临时隔离、设备周边安全防护、物流仓储区域划分等场景中，金属围栏是应用频次极高的防护隔断构件，本次设计的1平方米规格方格金属围栏，针对常规模块化防护隔断的通用需求做了结构优化，适配多数标准化防护场景的快速搭建要求。从实际使用的角度出发，这类方格围栏首先要满足的是抗侧向冲击的性能要求，毕竟在厂区内难免会有周转推车剐蹭、小型物料磕碰的情况，格栅式的结构在保证通透视野的同时，能通过均匀分布的受力筋条分散外力，避免局部受力过大出现变形。设计过程中首先确定了单元模块的尺寸边界，单块围栏的有效覆盖面积为1平方米，这个尺寸是综合考虑了人工搬运重量、安装便捷性以及通用立柱间距后选定的，

　　橡胶垫可以吸收部分冲击能量，减少刚性碰撞带来的结构变形，同时也能避免金属构件直接碰撞产生的尖锐噪音，适合在对噪音控制有要求的车间内部使用。格栅的方格尺寸经过多场景适配验证，既不会因为网格过大导致防护失效，也不会因为网格过密浪费材料、增加整体重量，同时通透的网格不会遮挡视线，方便管理人员观察隔离区域内部的设备运行状态，在设备周边做安全防护时，不会影响操作人员观察设备的运行指示灯和仪表参数。从安装边界来看，单块围栏的上下边框预留了与横向连接杆件的连接位，当需要做高度超过1米的防护隔断时，可以直接将多块围栏沿竖向拼接，不需要额外设计转接构件，横向拼接时相邻两块围栏的边框可以通过配套的卡扣件直接固定，拼接后整体的平整度误差控制在较小范围内，

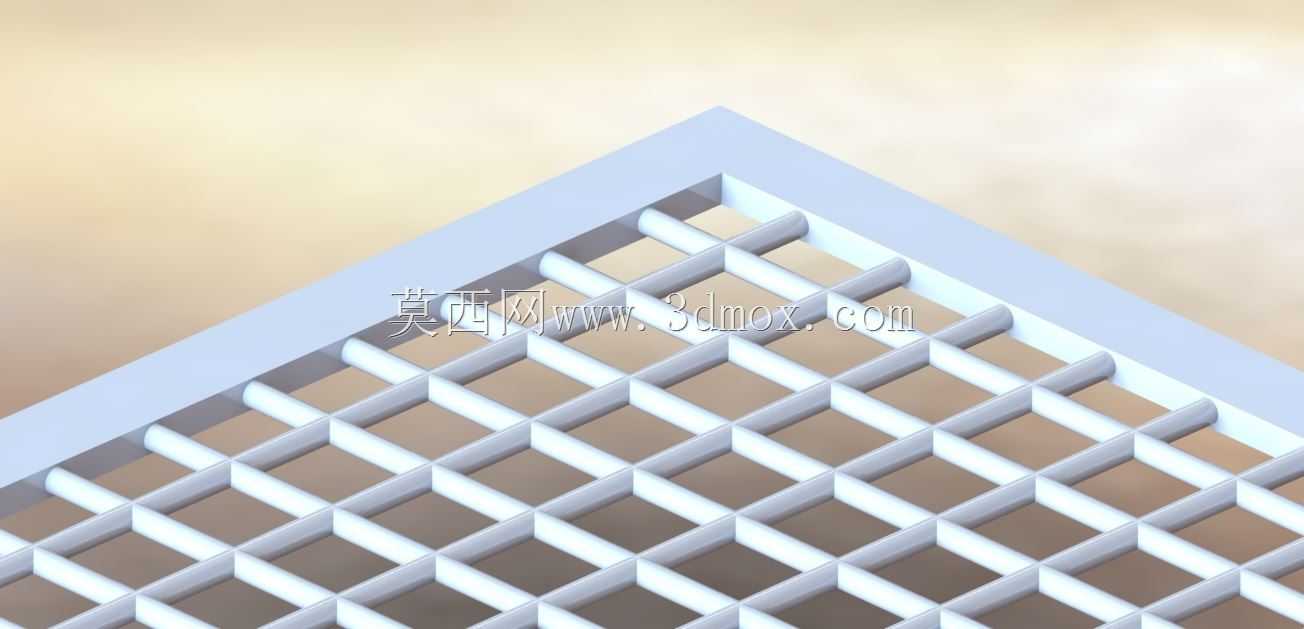

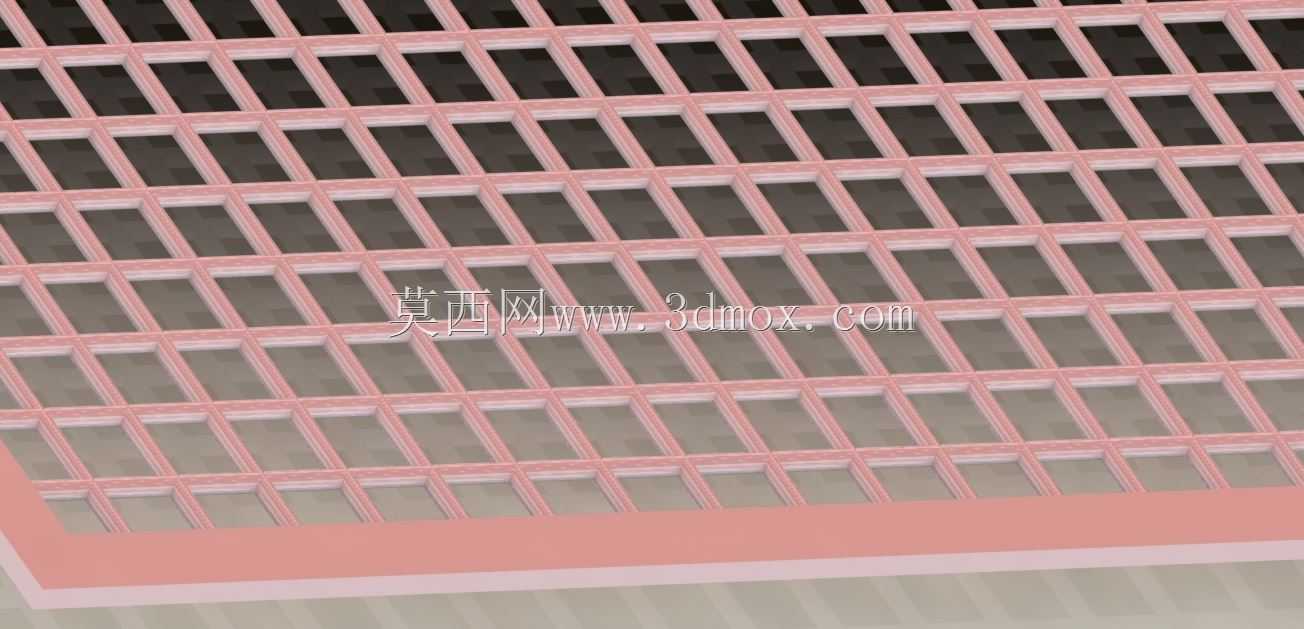

　　不会出现高低错落的情况。表面处理方面，金属基材整体做防锈处理后再做表层涂装，能够适应户外露天使用的防锈需求，在市政施工临时围挡、户外设备区域隔离等场景下使用时，不需要频繁做防锈维护。在结构细节上，所有筋条的裁切端面都做了倒角处理，没有尖锐的毛刺，避免安装和使用过程中划伤操作人员，边框的折边位置也做了圆弧过渡，没有锋利的直角边。这类模块化的金属围栏相比传统的砖砌围墙或者定制焊接围栏，最大的优势在于可以灵活调整布局，当厂区内部的作业分区需要调整时，可以快速拆卸重新组装，不会产生建筑垃圾，重复利用率高。在三维建模过程中，对筋条交叉位置的焊缝做了简化处理，既保留了焊接结构的特征，也不会因为过多的细节特征导致模型文件过大，

　　方便在做整体厂区布局、设备防护方案设计时直接调用，不需要重新建模。模型的装配关系完全按照实际安装逻辑搭建，边框、筋条、缓冲垫、安装卡扣都做了独立的零件建模，方便设计人员根据实际使用需求调整筋条的间距、边框的型材截面尺寸，快速衍生出不同防护等级、不同尺寸规格的围栏产品。在做设备周边防护设计时，这类围栏可以根据设备的外形轮廓做灵活的排布，预留的检修门位置也可以和同系列的围栏门构件直接匹配，不需要单独设计门框结构。针对仓储区域的使用场景，围栏的方格结构也方便绑定标识牌，不需要额外做标识安装支架，直接用扎带就可以将区域标识、安全警示标识固定在格栅筋条上。从受力特性来看，均匀分布的横竖筋条形成了稳定的网格受力结构，当受到水平方向的推力时，外力会沿着筋条传递到边框和固定立柱上，不会出现局部筋条先变形失效的情况，整体的结构稳定性优于条状竖向栏杆的围栏，在人员密集的生产区域使用时，安全冗余量更高。
