多工位滚轴式型材自动折弯加工设备

　　这款滚轴式折弯设备主要面向金属型材、小口径薄壁管材、扁钢条料的连续弯曲成型作业，在五金制品加工、户外护栏生产、商超展架制作、小型钢结构件预制场景中应用广泛，区别于传统上压式折弯机的单次折角逻辑，该设备通过多组可调滚轮的连续进给实现圆弧、多段折线轮廓的一次成型，加工过程无需频繁更换模具，适配小批量多规格的型材弯曲需求。从结构布局来看，设备主体采用一体式焊接底座，底部设置四个可调式橡胶减震支脚，安装时无需预埋地脚螺栓，放置在平整硬化车间地面即可完成调平固定，整体占地长度约1.2米、宽度约0.7米、高度约1.1米，进料侧预留不小于0.8米的型材送料操作空间，出料侧根据加工型材的弯曲半径预留1-1.5米的工件取放空间即可满足生产边界要求。

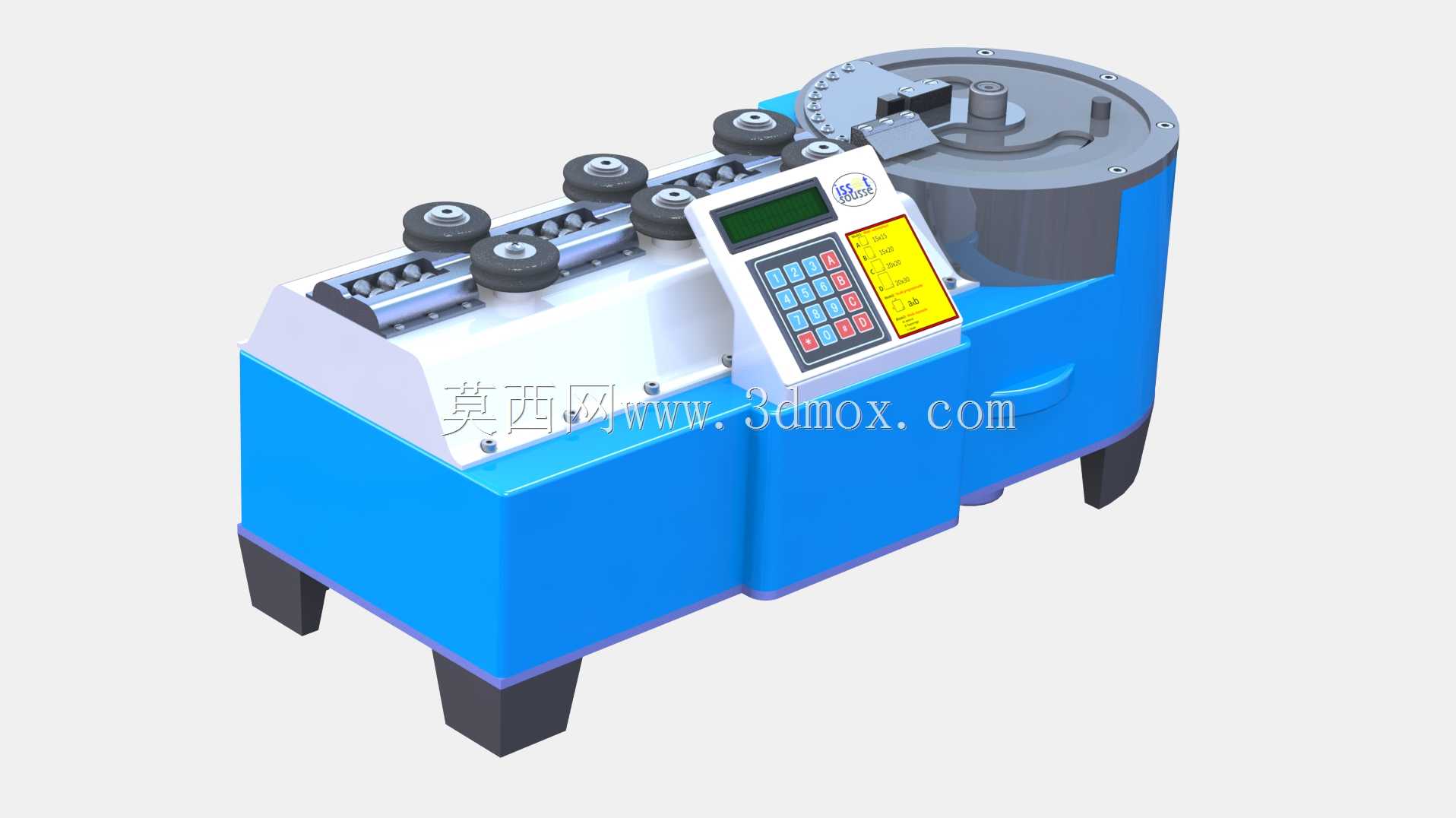

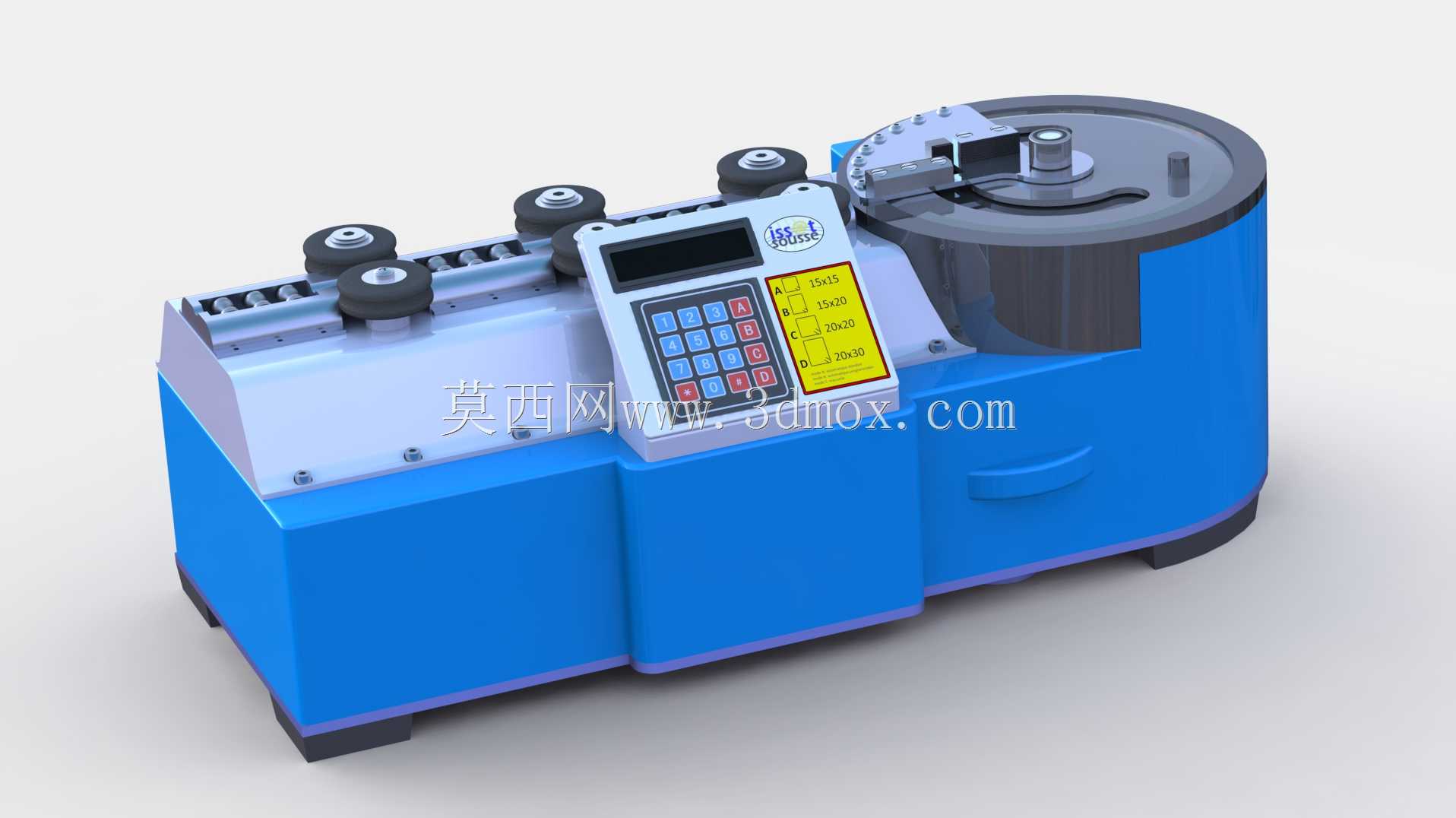

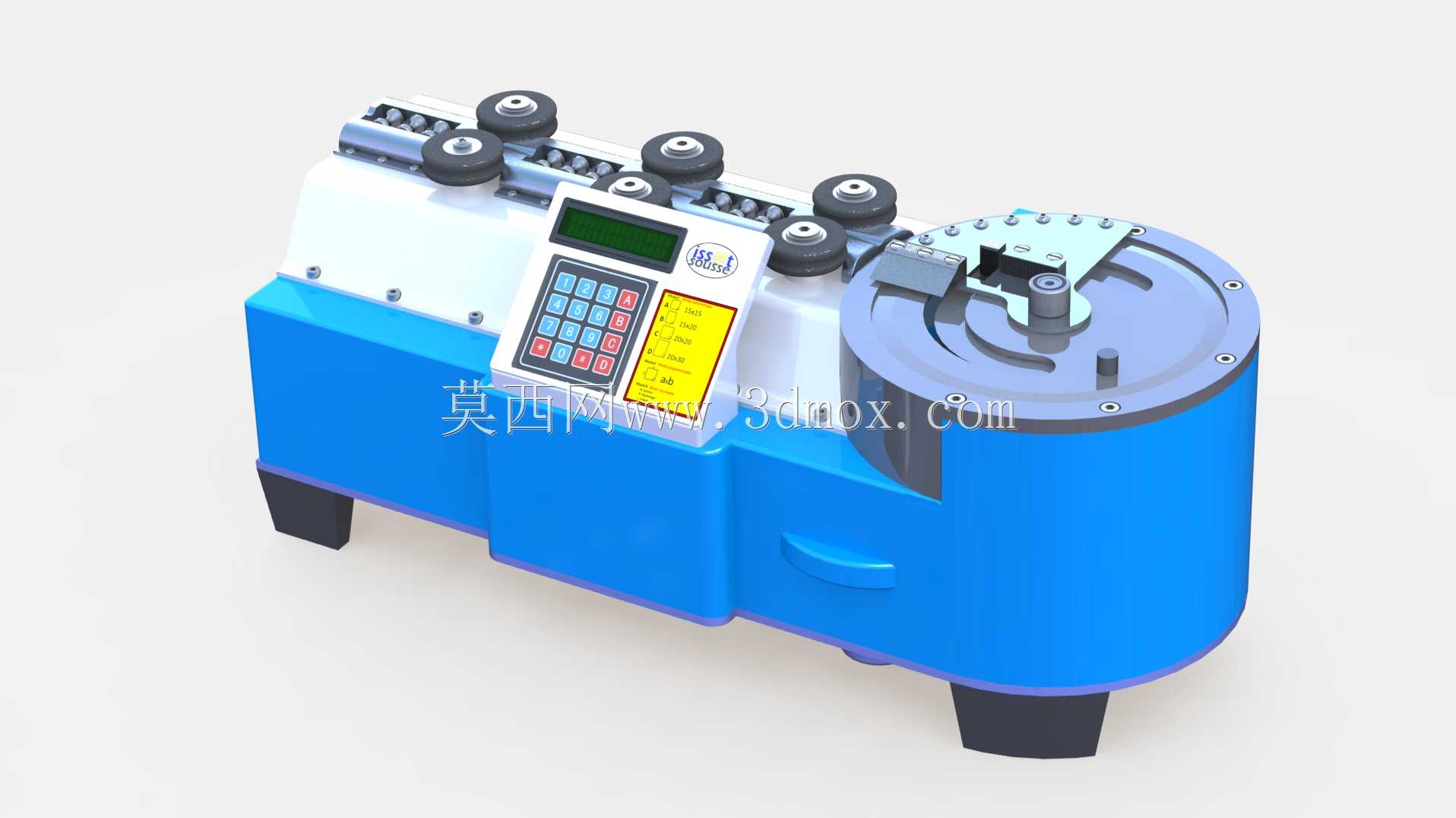

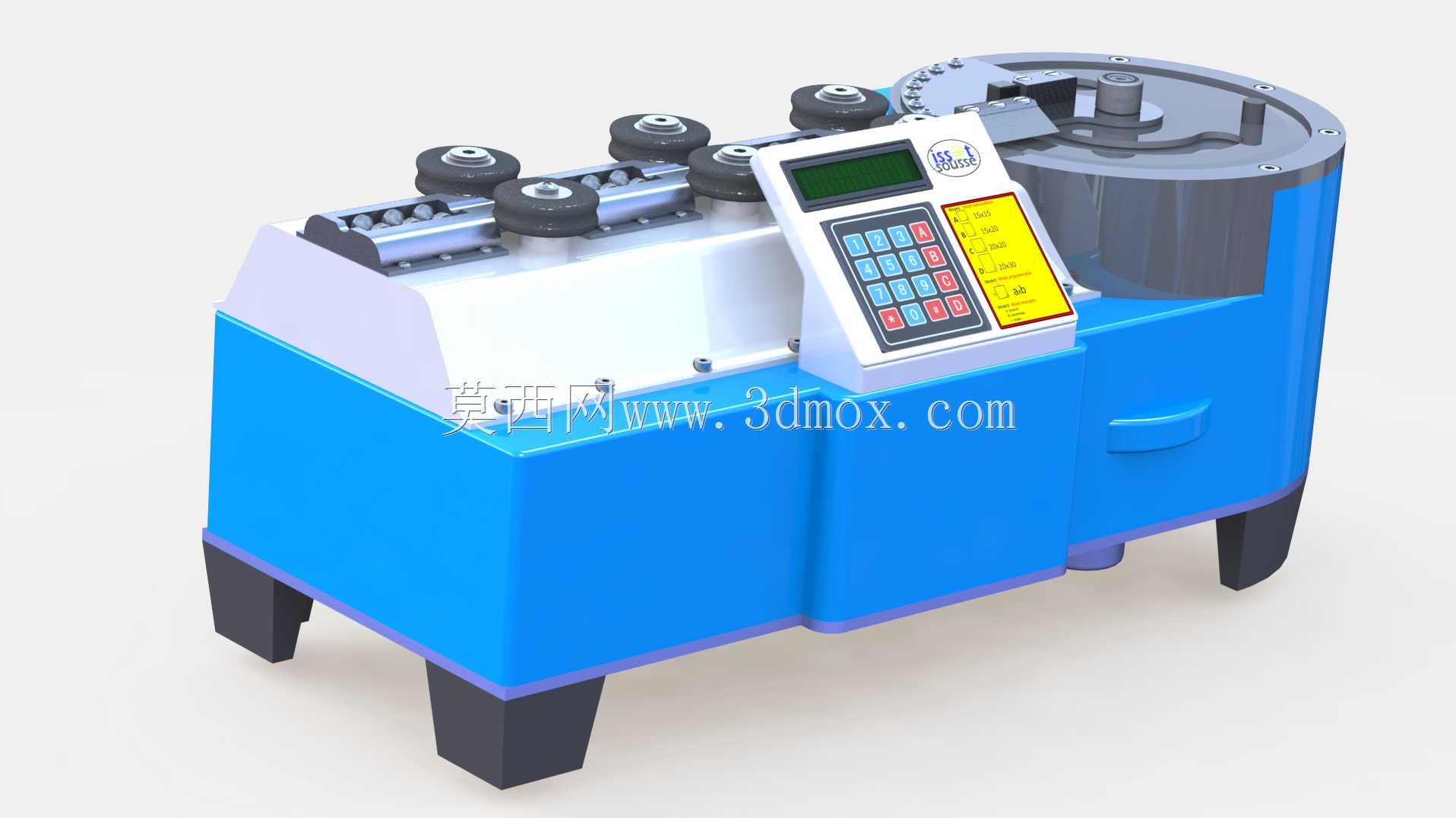

　　设备上半部分沿进料方向排布六组可调式压料滚轮，滚轮采用聚氨酯包胶材质，既保证对型材的足够夹持摩擦力，又避免硬接触划伤金属型材表面，每一组滚轮的下压量都可以通过顶部的调节旋钮独立微调，适配不同壁厚、不同截面形状的型材夹持需求，从根源减少送料过程中的打滑、型材偏移问题。设备的成型端设置旋转式弯曲模座，模座上的定位挡块可根据弯曲角度需求更换不同规格，配合送料滚轮的定长进给，可实现定尺长度下的多角度连续弯曲，比如加工U型护栏、环形框架、多折边型材支架时，无需多次拆装工件，一次上料即可完成全部弯曲工序。操作控制区域集成在设备中部的倾斜式面板上，面板上设置数显屏用于实时显示进给长度、弯曲角度参数，下方的实体按键区分别对应滚轮启停、模座旋转、

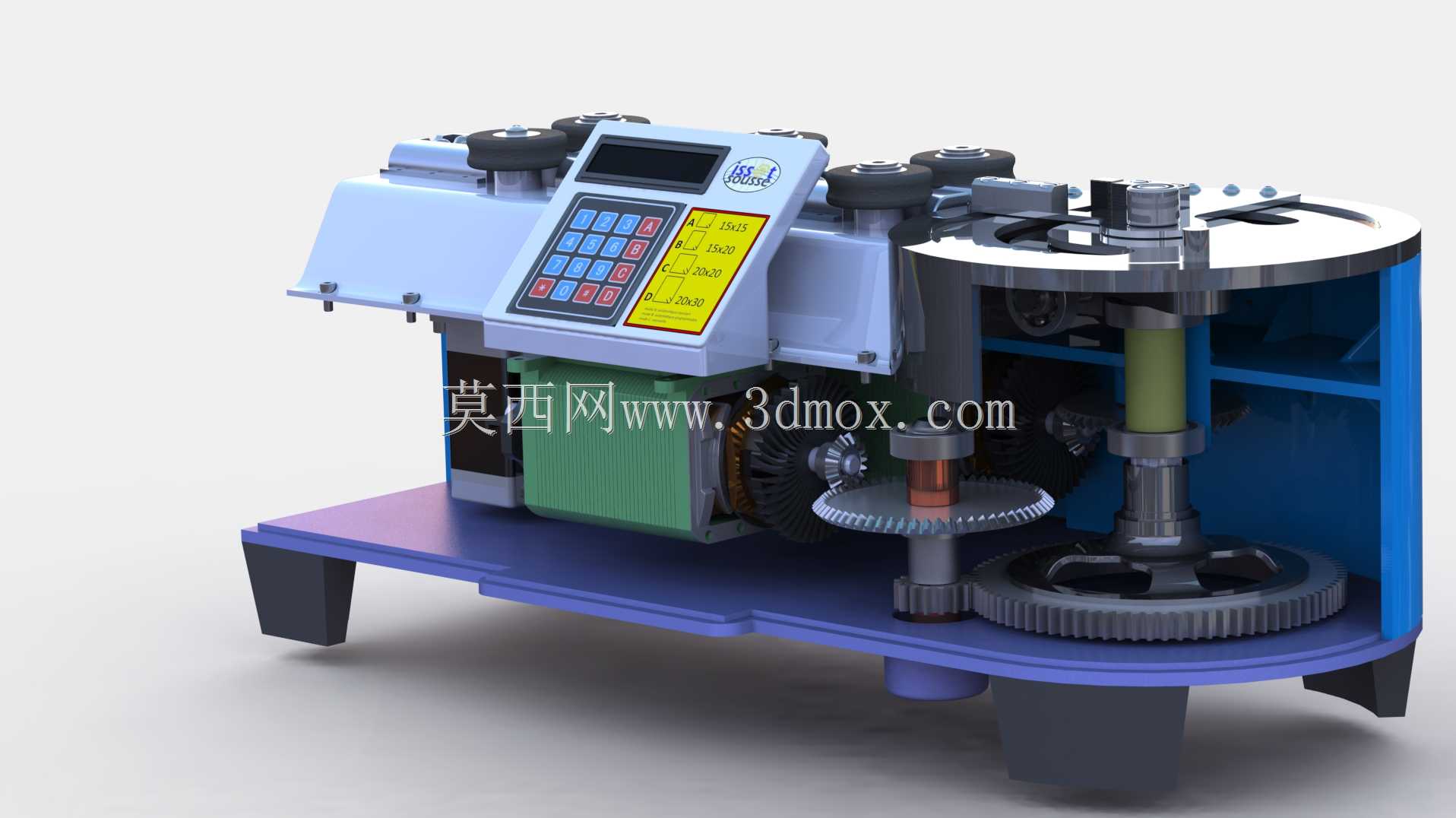

　　参数复位、紧急停止功能，按键采用凸起式工业防水按键，适配车间多粉尘、偶尔有切削液飞溅的作业环境，面板旁的黄色区域为设备参数铭牌张贴位，标注常规加工规格对应的滚轮间隙、模座转速参考值，方便操作人员快速调机。设备侧部设置内嵌式储物仓，可存放常用的调节扳手、备用滚轮、不同规格的模座挡块，减少作业过程中找工具的无效时间。设计阶段针对不同加工场景做了适配优化：针对薄壁圆管加工时容易出现的管壁凹陷问题，滚轮的型面做了圆弧过渡设计，夹持时的受力面贴合圆管外壁弧度，避免局部应力集中导致的变形；针对扁钢、方管类型材的直角弯曲需求，模座挡块做了直角让位槽，弯曲时型材内侧不会出现挤压起皱的问题。设备的传动部分内置在蓝色罩壳内部，采用齿轮减速结构传递动力，

　　传动噪音控制在75分贝以内，符合车间作业的噪音要求，日常维护仅需定期给滚轮转轴、模座旋转轴承加注润滑脂即可，没有复杂的液压油路维护需求，适合中小型加工车间使用。从建模逻辑来看，该模型完整还原了设备的外部装配关系，滚轮的调节行程、面板的按键布局、支脚的调节范围都按照实际设备的尺寸比例搭建，可用于车间布局规划、加工工序模拟、设备操作培训的三维演示场景，也可作为非标自动化折弯设备设计的参考原型，帮助设计人员快速梳理多滚轮送料+旋转模座成型的结构布局逻辑，减少前期方案设计的重复建模工作量。
