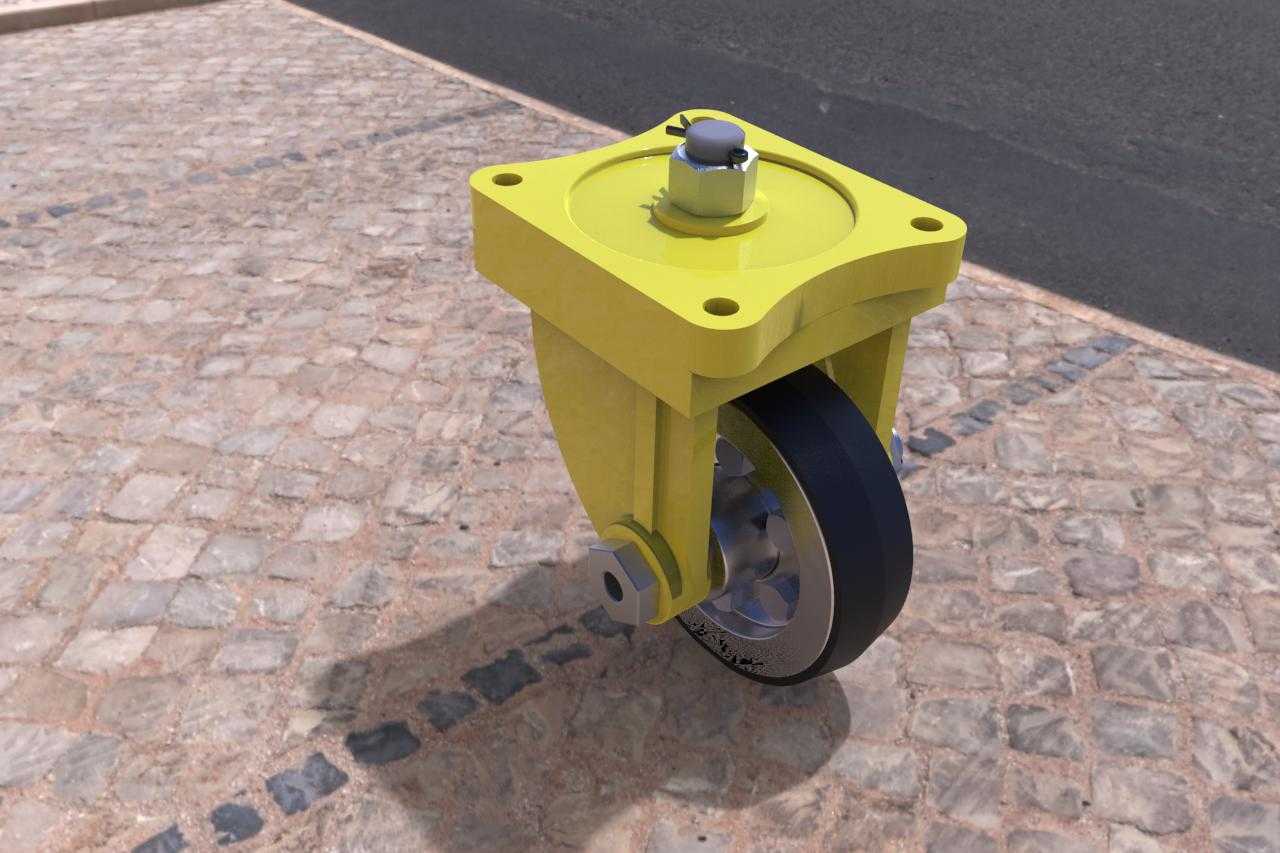

重载方座万向脚轮三维结构设计

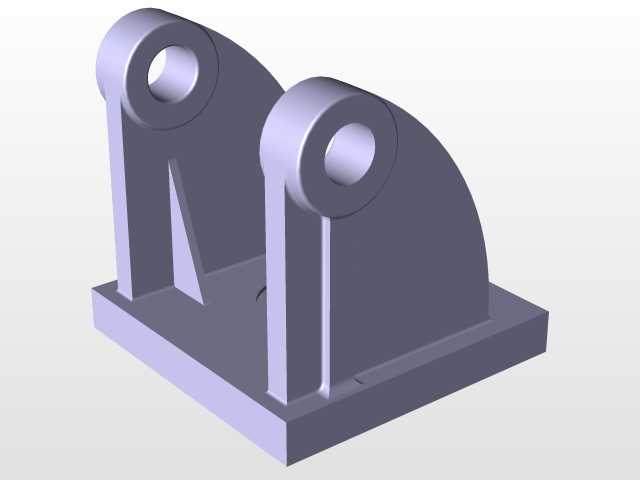

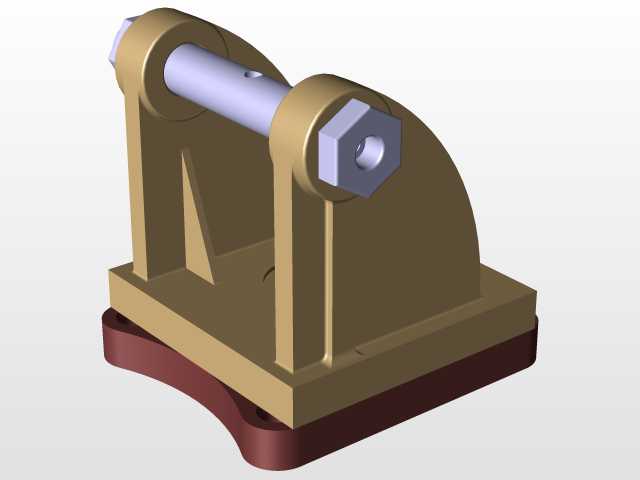

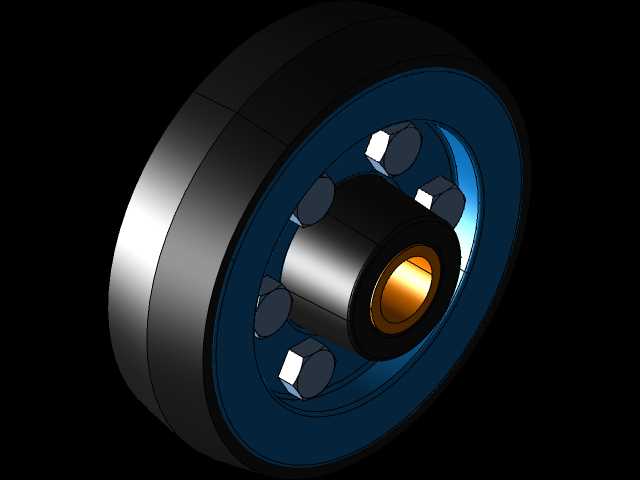

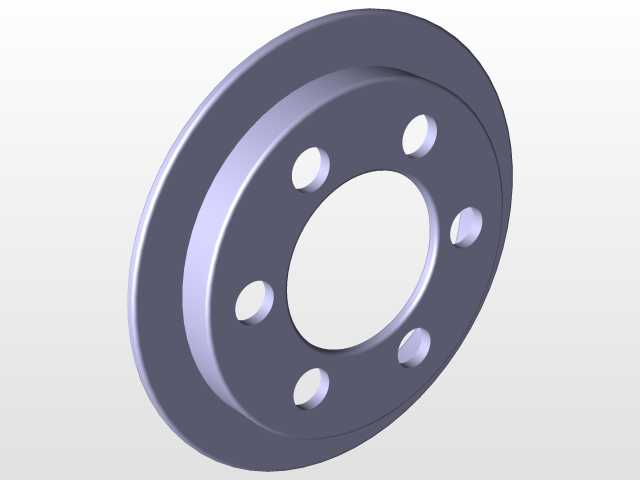

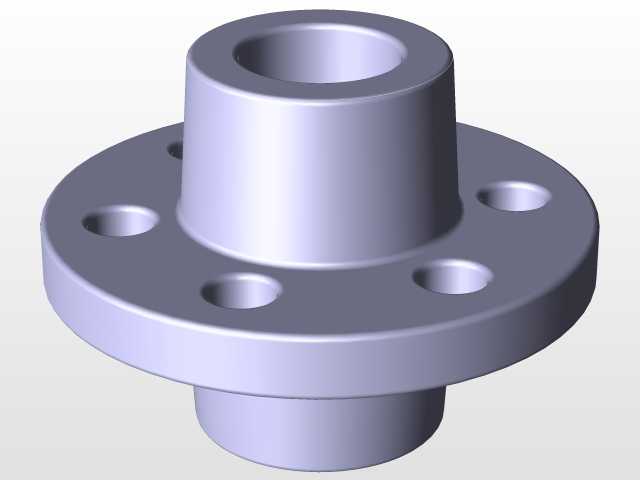

这款重载方座万向脚轮的结构设计，首先要匹配工业场景里大载荷设备的移动需求，常见于重型工装货架、大型工业机柜、车间周转重载台车、重型自动化设备的移动支撑场景，区别于轻型家具脚轮，这款脚轮的承载冗余设计留足了动态载荷下的安全余量，避免设备推移过程中出现轮架变形、转轴卡滞的问题。从结构设计逻辑来看，顶部采用方形法兰安装座，四个安装孔位对称分布，安装时可直接通过螺栓与设备底部的安装面锁紧，相比丝杆安装的脚轮，方座法兰的接触面积更大，受力分布更均匀，不会因为局部应力集中造成设备底板变形，安装边界上法兰座的平面度公差控制在0.2mm以内，保证安装后脚轮与设备底面完全贴合，不会出现偏载受力的情况。转向部分采用大直径回转支承结构，转向转轴内置耐磨衬套，既保证360度万向转动的灵活性，又能承受径向与轴向的复合载荷，即使在设备满载情况下推移转向，也不会出现转轴抱死、转向卡顿的问题，转轴顶部的锁紧螺母可根据实际使用的载荷情况调整预紧力，兼顾转动顺滑度与结构刚性。轮架部分采用一体式铸钢成型后做表面喷塑处理，相比焊接结构的轮架，一体式结构的抗冲击性能更强，在车间地面有焊缝、凸起或者小障碍物的场景下，轮架不会因为瞬时冲击出现焊缝开裂的问题，轮架的两侧支撑板采用等强度设计，在保证支撑强度的前提下尽可能削减非受力区域的材料厚度，控制整体自重。滚轮部分采用金属轮芯外包高弹性聚氨酯材质，金属轮芯保证滚轮的整体刚性，不会在重载下出现轮体变形，外包聚氨酯层硬度控制在邵氏85度左右，既具备足够的耐磨性能，又能在推移过程中吸收地面的微小震动，同时不会对环氧地坪、瓷砖地面造成压痕或者刮伤，滚轮内部采用双滚珠轴承结构，转动阻力小，空载或满载推移时都不需要过大的推力，滚轮与轮架之间的连接轴采用台阶轴设计，轴向通过卡簧限位，避免长期使用后轴销窜动脱落。设计过程中还考虑了脚轮的维护便利性，轮轴位置预留了润滑注油孔，长期使用后可定期加注润滑脂，延长轴承与转轴的使用寿命，整体结构没有冗余的复杂零件，拆解更换滚轮或者衬套都不需要专用工具，适合工业场景下的快速维护更换。安装尺寸上，方座的孔位间距匹配行业通用的重载脚轮安装标准，不需要对现有设备的安装底板做二次修改就可以直接替换同规格的旧脚轮，整体安装高度控制在合理范围内，不会因为脚轮高度过高造成设备整体重心上移，提升设备移动过程中的稳定性，即使在带有一定坡度的车间地面上，也能保证设备停放与移动的安全性。
