衣架烤漆专用工业清洗机三维结构设计

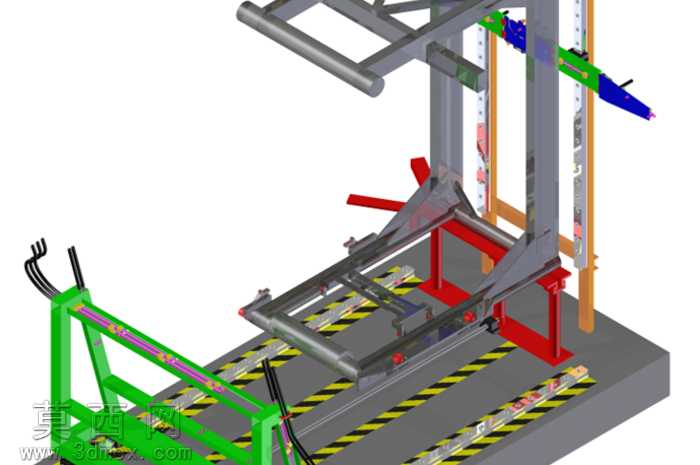

本模型为衣架烤漆工序前置清洁专用的工业清洗机三维设计成果，采用Autodesk Inventor完成全参数化建模与装配校验，完整还原设备的功能结构与运行逻辑。建模过程中严格遵循机械设计公差规范，对所有零部件进行独立参数化绘制，从底部的安装基座、输送轨道，到中部的工件夹持翻转机构、侧边的清洁执行组件，再到上部的框架支撑结构，每一处连接关系、运动配合都经过干涉检查验证，确保虚拟装配状态下无结构冲突。材质渲染阶段针对不同部件的实际应用场景匹配对应材质属性：底部基座采用铸铁哑光材质还原设备的厚重稳定感，输送轨道表面设置黄黑警示条纹的防滑耐磨涂层材质，夹持翻转机构的金属支架做了金属烤漆质感处理，清洁执行组件的管路部分采用黑色橡胶与亮色金属接头的组合材质，框架结构采用工业灰钢材材质，整体渲染效果贴近真实工业设备的视觉质感，清晰区分不同功能模块的材质差异。结构设计上，设备采用立式框架布局，底部铺设带定位标识的输送轨道，用于承载待清洁的衣架工件完成工位输送；中部设置可翻转的夹持机构，能够带动衣架工件完成多角度转动，配合侧边布置的清洁执行组件实现工件全表面的清洁处理，为后续烤漆工序提供洁净的工件基底，避免污渍影响烤漆附着效果；上部框架预留清洁介质管路、驱动组件的安装位置，整体结构紧凑，工位流转逻辑顺畅，能够适配衣架类长条形工件的批量清洁需求。设计思路围绕衣架烤漆前的清洁工艺需求展开，针对衣架杆件多、死角多的结构特点，设置翻转机构配合多方位清洁组件，解决传统清洁方式覆盖不全的问题，同时采用标准化的型材框架与模块化组件设计，便于设备的加工组装与后期维护，输送轨道的定位设计能够匹配衣架工件的装夹夹具，实现工件的快速上料与定位，提升清洁工序的处理效率，整体设计兼顾功能实用性与结构合理性，可作为同类工件清洁设备设计的参考方案。
