高精度IPA冲洗线圈专用旋转清洗机

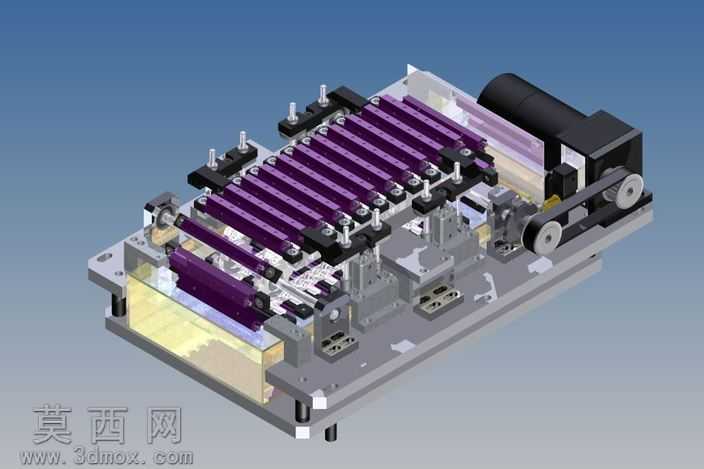

本模型为面向线圈类工件精密清洗作业的专用旋转式IPA清洗设备，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械设计公差规范，对各功能模块的装配关系进行了完整约束，可直观呈现设备的运行逻辑与装配细节。模型渲染阶段采用金属哑光材质模拟设备底座与安装板的硬质铝合金加工质感，对传动带轮、同步带赋予橡胶类材质的磨砂与弹性视觉表现，紫色工件载具部分采用耐溶剂工程塑料的半通透材质表现，清洗槽区域设置透明液体材质模拟IPA清洗介质的折射效果，电机外壳做黑色喷塑的哑光质感处理，各紧固件、定位销均还原金属镀锌件的亮面金属质感，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，设备采用卧式布局，底部为一体化加工的安装基座，保证整体结构的刚性与运行稳定性；上方平行排布多组工件承载工位，可同时完成多件线圈产品的同步清洗作业，提升批量处理效率；侧边设置带轮传动机构，由驱动电机提供动力，通过同步带将动力传递至旋转主轴，带动载具上的工件完成匀速旋转动作，保证工件各表面与清洗介质充分接触；定位机构采用高精度导向与限位组件，将工件重复定位精度控制在0.1mm范围内，避免清洗过程中工件移位；进料端设置工件推进促动机构，可自动完成待清洗工件的上料推送，衔接上下工序的流转需求；下部设置密封式清洗槽，用于盛放IPA清洗溶剂，槽体做密封防渗漏结构设计，避免溶剂挥发泄漏。设计思路围绕精密小件清洗的工艺需求展开，针对线圈类产品结构精细、清洗后无残留、定位精度要求高的特点，采用旋转冲洗的作业方式，配合多工位并行设计兼顾清洗精度与生产效率，所有运动部件均做防护设计，避免清洗过程中溶剂飞溅对传动部件造成腐蚀，整体结构紧凑，可直接嵌入自动化生产线完成在线清洗作业，建模过程中对各标准件如螺栓、轴承、带轮均采用标准化模型调用，非标结构件按照实际加工工艺做了倒角、退刀槽等工艺细节还原，保证模型具备实际生产参考价值。
