可补偿偏角的十字轴式万向传动接头

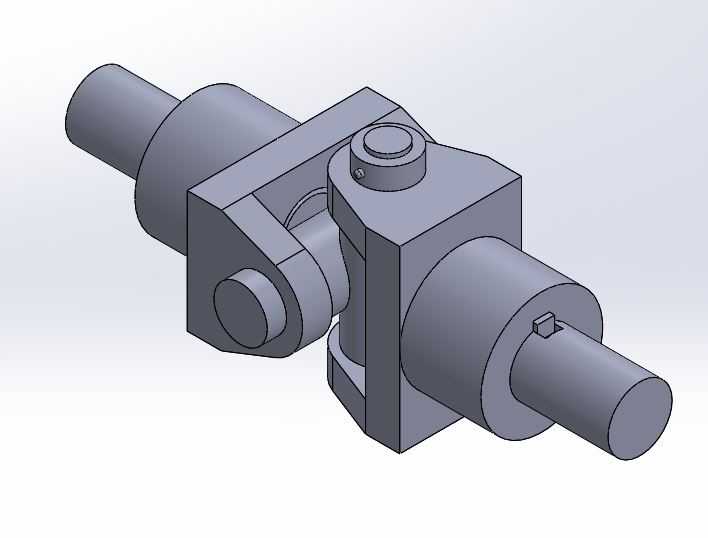

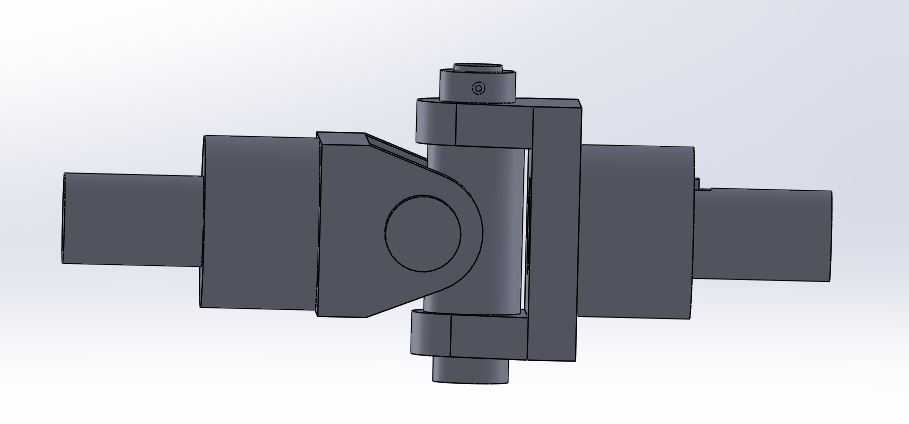

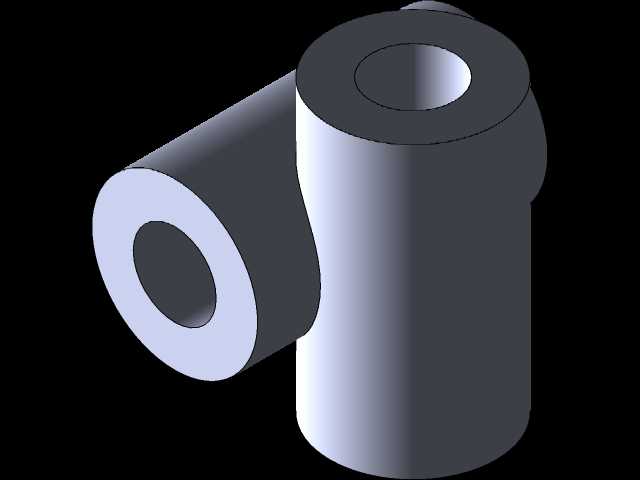

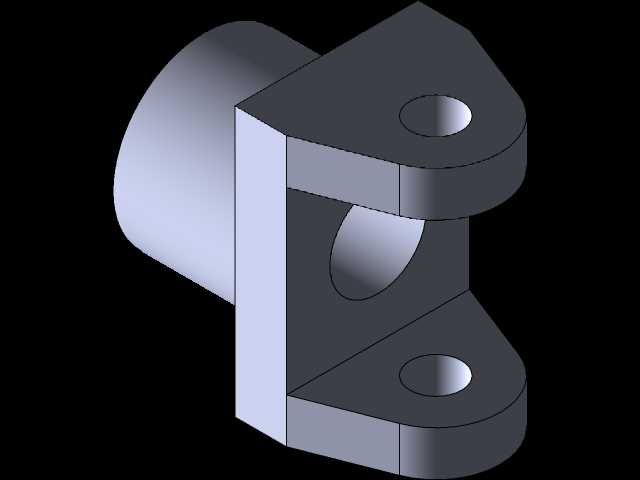

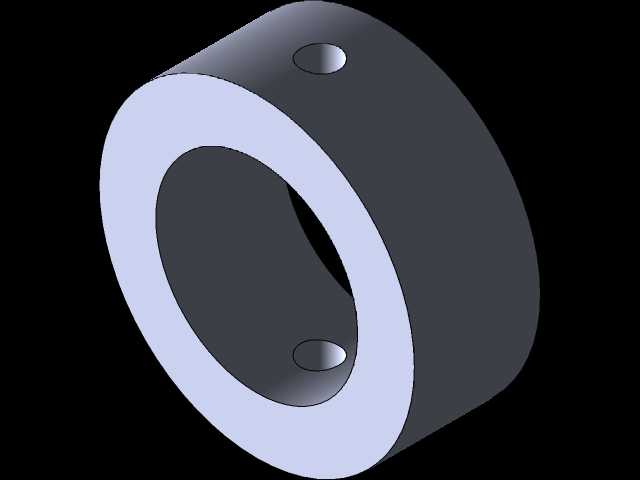

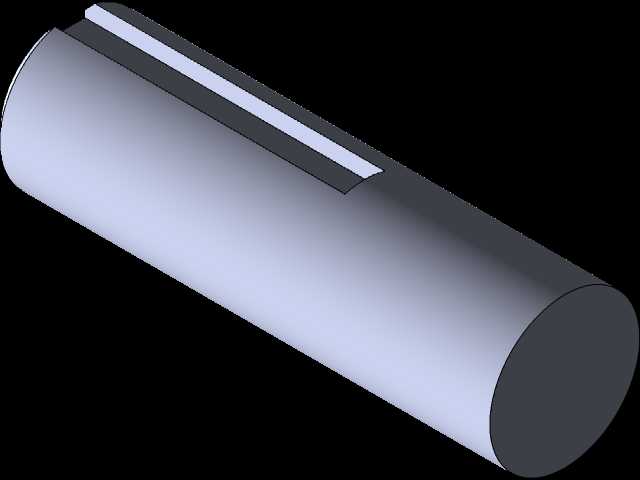

在各类需要跨轴系传递扭矩的工业场景中，这类十字轴式万向传动接头是解决两轴存在安装偏角、运行中相对位移问题的核心传动部件，常见于机床进给轴传动、输送线动力接驳、轻工设备动力传输、小型工程机械传动链路等场景，能够在两轴轴线不共线、存在角度偏差的状态下稳定完成旋转运动与扭矩的传递，避免刚性连接因轴系不对中产生的附加载荷、轴承磨损、轴件疲劳断裂等问题。从结构设计来看，该接头采用分体式叉形接头配合十字轴的核心结构，两端的轴头可直接与配套传动轴通过键连接实现周向固定，叉形接头与十字轴的配合面预留了合理的转动间隙，既保证周向扭矩传递的刚性，又能允许两端轴段在一定角度范围内相对摆动，适配安装过程中难以避免的同轴度误差，以及设备运行中因机架形变、振动产生的轴系相对位移。设计过程中需要重点关注十字轴的轴颈强度、叉形接头的叉臂抗弯截面模量，同时要考虑配合面的润滑空间预留，避免长期摆动磨损导致传动间隙过大影响传动精度。从安装边界来看，两端轴头的直径、伸出长度需要匹配被连接件的轴孔尺寸，十字轴的中心摆动半径决定了接头的最大允许偏角，安装时需要预留足够的径向摆动空间，避免接头摆动过程中与周边机架、护罩等部件发生运动干涉。不同于刚性联轴器只能传递同轴扭矩的特性，这类万向接头单节使用时存在瞬时传动比波动的特性，在对传动同步性要求较高的场景中通常会成对使用，通过相位补偿消除转速波动，而在对传动精度要求不高、仅需要传递动力的轻载场景中，单节使用即可满足需求，能够大幅降低轴系安装的对中难度，减少设备装配调试的工时成本。结构上的分体式设计也便于后期维护，当十字轴配合面出现磨损后，可单独更换十字轴部件，无需整体拆卸两端的传动轴，降低设备运维的配件成本与停机时间。在建模过程中，需要准确还原叉形接头的铰接孔位置、十字轴的配合尺寸、轴头的键槽规格，保证装配后各运动副的活动范围符合实际使用要求，避免出现运动干涉、装配错位等问题，为后续的工程图输出、干涉检查、运动仿真提供准确的模型基础。
