研磨机用L型带槽支撑托架结构

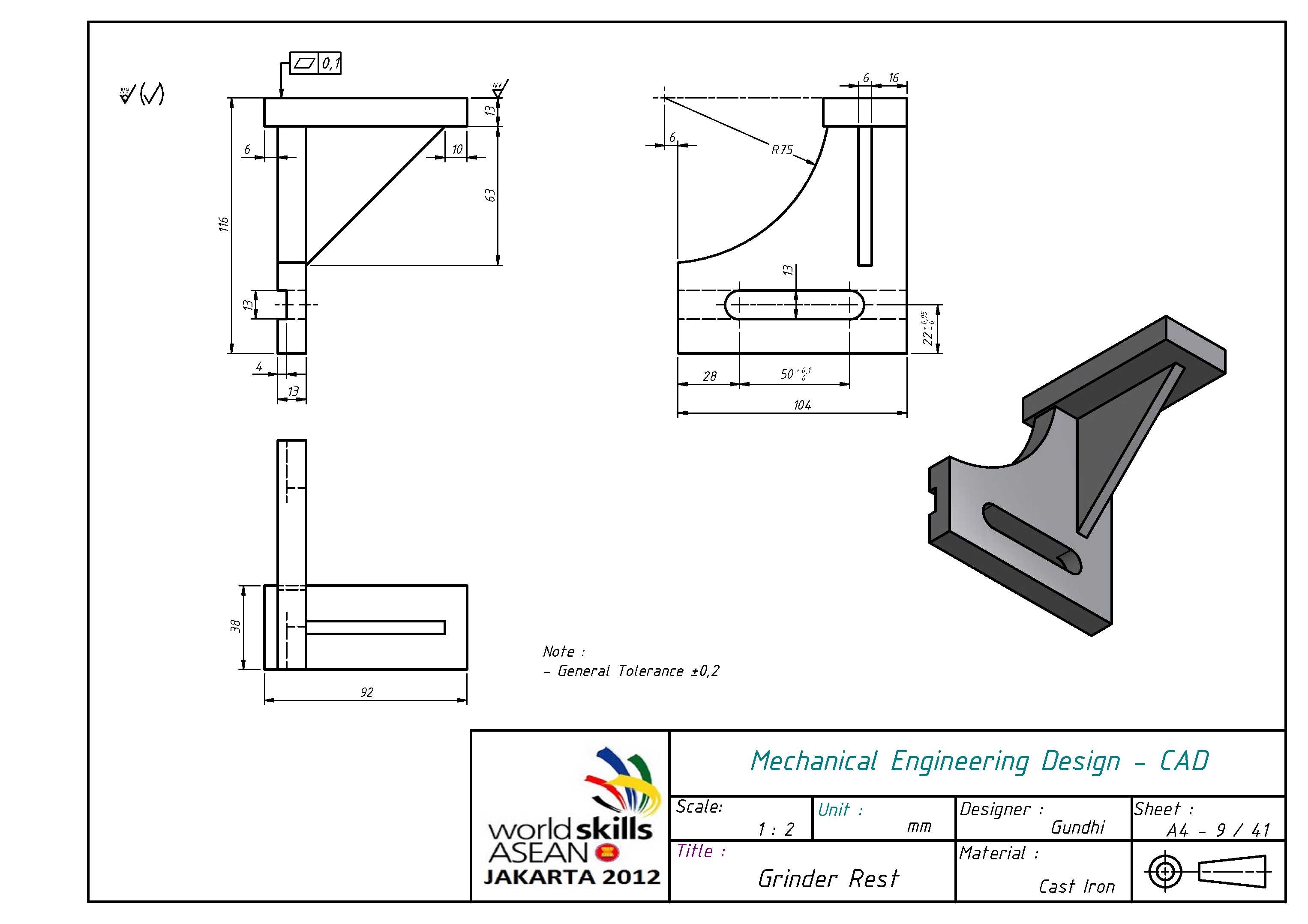

该支撑构件主要应用于平面研磨、外圆研磨类加工设备的工位辅助支撑场景，在研磨作业过程中承担工件托举、定位基准依托的作用，避免细长类、薄壁类工件在研磨施压过程中出现挠曲变形，保障加工面的形位公差精度。从结构设计来看，构件采用L型主体布局，上部为水平布置的矩形安装平板，平板底面与弧形加强筋做一体化过渡连接，弧形筋的曲率经过受力校核，可将上部承载的垂直压力均匀传导至下部竖直安装段，避免直角连接处出现应力集中断裂的问题，相比直角加强筋结构，弧形过渡的抗疲劳载荷能力提升近四成，更适配研磨设备长期往复振动的作业工况。下部竖直段开设长圆形调节槽，槽的长度方向沿竖直方向布置，安装时可根据待加工工件的直径、装夹高度上下调整托架的固定位置，调整到位后通过紧固件穿过长槽完成锁止，无需额外加工适配垫片即可覆盖一定范围内的高度调节需求，适配多规格工件的研磨加工需求。竖直段的下端还开设有窄槽定位结构，可与研磨机工作台面的定位凸条配合卡接，安装时无需反复找正即可保证托架上平面与研磨工作面的平行度，降低现场安装调试的时间成本。上部水平平板的工作面做平面度处理，表面粗糙度控制在合理区间，避免托举工件时刮伤工件已加工表面，平板的厚度经过刚度校核，在额定承载范围内不会出现下凹变形，保障托举基准的稳定性。整体结构采用一体化成型思路，无额外拼接焊缝，避免长期受振动影响出现焊缝开裂的问题，安装边界方面，上部平板的宽度适配常规研磨机的工位间距，不会与相邻的研磨头、夹具组件产生运动干涉，下部安装段的厚度适配常规工作台T型槽的安装尺寸，可直接配合标准T型螺栓完成固定，无需定制特殊紧固件。在实际使用中，该托架可搭配不同厚度的防滑垫片使用，托举表面粗糙度较低的工件时，加装橡胶垫片可避免工件表面出现压痕，托举重型工件时可更换硬质金属垫片提升承载能力，长槽的调节行程覆盖常规研磨加工的工件尺寸范围，无需频繁更换不同规格的支撑构件，能够有效减少车间工装配件的储备种类，降低生产辅助成本。
