石油钻采用长管材规整存储料架结构

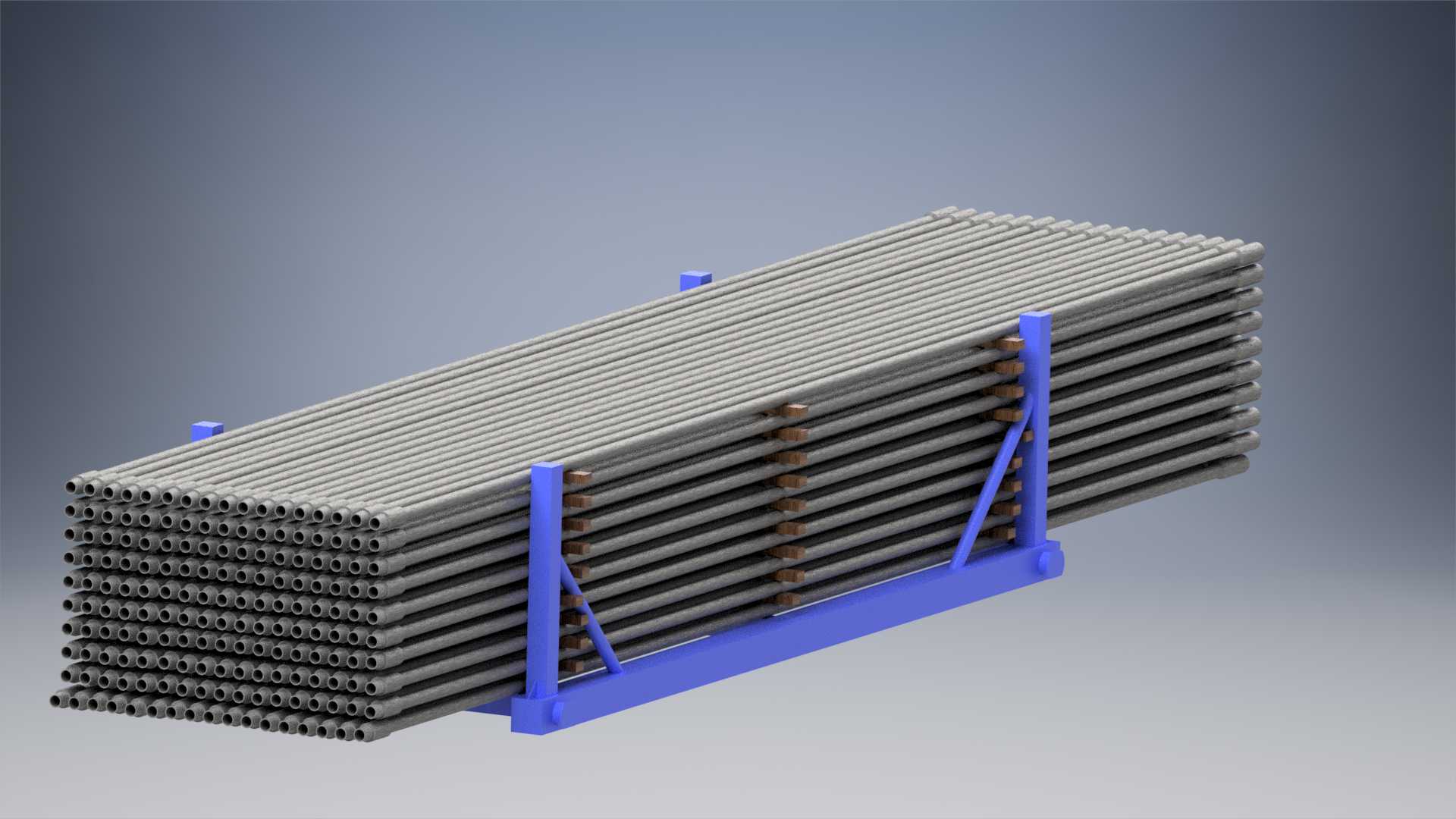

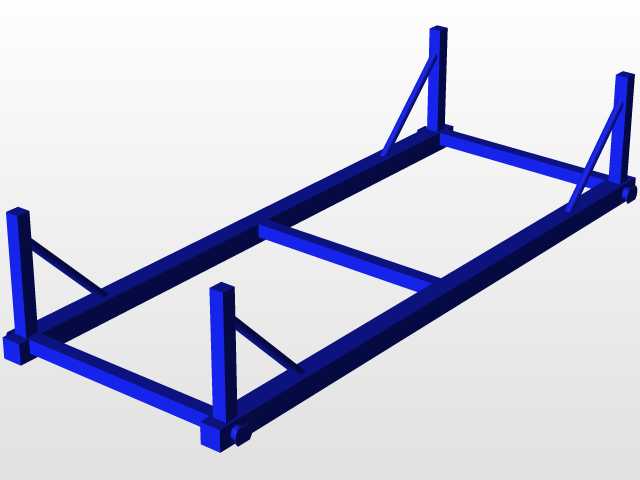

在油气开采现场的管材转运、井场备料以及厂区仓储环节，长度接近10米的钻杆、油管、套管等细长石油管材的规整存放一直是现场管理的难点——这类管材单根重量大、长径比极高，随意堆垛极易产生管体磕碰变形、螺纹端损伤，还会带来取料效率低、堆垛坍塌的安全隐患，这款专用存储料架正是针对这类场景设计的承载工装。从结构设计逻辑来看，整体采用框架式焊接结构，底部为整根通长的矩形承载底梁，作为整个料架的承重基础，底梁的宽度匹配标准货运托盘的叉取间距，可直接配合叉车完成整架管材的转运，无需二次倒运，适配井场、仓储区之间的短距离转场需求。料架两侧设置竖向支撑立柱，立柱与底梁之间加装斜向加强筋，形成稳定的三角支撑结构，抵消多层管材堆垛带来的侧向倾覆力矩，避免满载状态下立柱出现外张变形。每侧立柱上对应设置多组等间距的层托结构，层托的高度经过精准核算，每层可容纳单排紧密排列的管材，层间预留的间隙刚好满足管材吊装取放的操作空间，不会出现上层管材压伤下层管体螺纹的问题，同时每层的承载能力经过校核，可满足满层管材的均布载荷要求，不会出现层托弯折变形的情况。料架的侧面设置有端部限位挡块，可防止管材在转运过程中沿轴向窜动滑落，同时挡块的位置避开了管材两端的螺纹连接区域，避免存放过程中磕碰损伤精密螺纹，影响后续下井作业的密封性能。从安装边界来看，整架的外形尺寸适配10米定尺管材的存放需求，长度方向略长于单根管材长度，宽度方向可容纳数十根管材同层排布，堆垛层数控制在人工配合常规吊装设备可操作的范围内，整体高度不会超过厂区常规仓储通道的限高要求，可直接在现有标准仓储区域内布置，无需额外改造场地。在实际使用中，这类料架可实现管材的分类分层存放，不同规格的钻杆、套管、油管可分架存储，取料时可直接通过吊装设备单根抽取，无需翻垛，大幅提升井场备料的效率，同时规整的堆垛方式也能减少管材存放过程中的变形损伤，延长管材的复用寿命，降低油气开采的耗材成本。结构设计上充分考虑了野外作业的恶劣工况，所有承载部件均采用高强度型钢焊接成型，焊后做应力消除处理，表面做防腐涂装，可适应井场高湿、高盐雾的腐蚀环境，长期满载使用也不会出现结构失效的问题。
