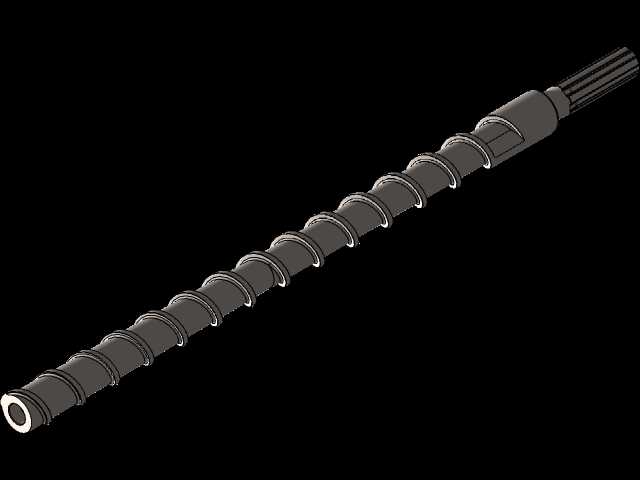

直径36mm热塑性塑料挤出机螺杆结构

在热塑性塑料加工生产线里，挤出成型环节的核心做功部件就是螺杆，这款直径36mm的挤出螺杆，适配中小型单螺杆挤出主机，多用于小规格管材、型材、线缆包覆层的连续挤出作业场景。从结构设计逻辑来看，整根螺杆沿轴向划分为输送、压缩、均化三个功能段，进料端的空心轴头设计是为了匹配主机减速箱的输出花键连接位，安装时可直接插入传动套，靠花键传递扭矩，避免平键连接在长期重载下出现滚键、松脱的问题，轴端的空心结构还能接入冷却介质管路，在加工热敏性塑料时可对进料段进行温控，防止物料提前熔融结块造成进料不畅。螺杆的螺距、棱宽参数沿轴向渐变，进料段采用等距深螺槽设计，能快速接住料斗落下的固态颗粒物料，靠螺棱的推力将物料向前输送，同时配合机筒外壁的加热装置让物料逐步预热；压缩段的螺槽深度逐步收窄，配合螺棱的剪切作用，将熔融过程中的物料压实、排气，把物料夹带的空气从进料端反向排出，避免成型件内部出现气泡、孔隙缺陷；均化段采用浅螺槽等距设计，能将完全熔融的塑料进一步塑化均匀，稳定输出压力与流量，保证挤出的型坯尺寸稳定。螺杆末端的花键结构除了传递扭矩，还能适配不同模头的连接过渡件，安装边界上，整根螺杆的同轴度公差控制在0.02mm以内，装入机筒后螺棱与机筒内壁的间隙均匀控制在0.15-0.2mm区间，既避免螺杆转动时刮蹭机筒内壁，又能减少熔体沿间隙反向回流，提升输送效率。日常设备维护中，这类小直径螺杆多用于实验室配方打样、小批量精密挤出生产线，设计时特意在螺棱表面做了硬化处理思路预留，建模时还原了螺棱的圆角过渡结构，避免应力集中在长期交变载荷下出现螺棱崩裂的问题，进料端的轴肩位置做了退刀槽设计，方便装配时的密封件安装，防止熔体从传动轴位置泄漏。
