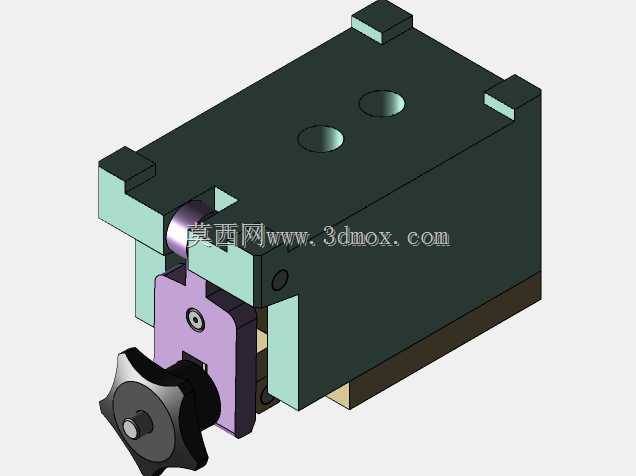

手动锁紧式工装夹具三维结构

　　这款手动锁紧式工装夹具，主要面向小批量零件加工、工序间装夹定位、装配工位辅助固定这类场景设计，在通讯类小型结构件加工、五金小零件铣削钻孔、电子元器件装配定位的工位上十分常见，不需要外接气源或液压动力源，纯机械结构的锁紧方式，对工位配套条件要求极低，哪怕是没有动力配套的临时装配台、钳工修配工位都能直接投入使用。从结构设计逻辑来看，整个夹具采用块式集成主体设计，主体基座为整块矩形结构件，顶面预留两个同轴定位销孔，用于夹具自身在设备工作台面的定位固定，基座四个角设置凸台限位结构，既可以作为夹具体自身的堆叠定位基准，也能在安装时快速对齐工作台T型槽的安装边界，减少安装找正的时间。前端的锁紧执行模块采用分体式装配设计，

　　紫色的滑动压块与基座之间通过间隙配合的导轨槽连接，压块上设置的紧固螺钉孔用于更换不同材质的压头，针对不同硬度的被夹工件，可以更换聚氨酯软质压头或者硬质合金压头，避免夹伤工件表面或者出现压持力不足的问题。前端的星形手轮采用防滑棱边设计，手轮与内部的螺杆通过销钉固定，转动手轮时带动螺杆驱动滑动压块做直线进给运动，实现对工件的夹紧与松开动作，螺杆的螺距经过匹配设计，单圈手轮转动对应的压块进给量为1.5mm，既可以保证足够的锁紧力，也能在快速开合时减少空转行程。夹具体的安装边界设计充分考虑了通用加工设备的工作台尺寸，整体长宽尺寸控制在小型台钻、桌面型铣床的工作台装夹范围内，基座底部预留的沉头孔可以直接通过螺栓固定在工作台面，

　　不需要额外制作过渡连接板，降低了工位配套的改造成本。在实际使用场景中，这类夹具常被用于6s管理要求的标准化生产工位，因为整体结构紧凑，没有外露的管线或者突兀的突出部件，工位整理时可以快速归位，也不会因为管线剐蹭造成工位安全隐患。滑动压块与基座导轨的配合面设计了储油槽，日常维护时只需要定期在储油槽内添加少量润滑脂，就能保证长期使用不会出现进给卡滞的问题，相比气动夹具需要定期检查密封件、更换气管的维护成本，这类纯机械手动夹具的维护工作量极低，适合多工位、小批量的柔性生产场景。夹具体的侧面设置了定位挡块，安装工件时只需要将工件靠紧挡块，转动手轮就能完成装夹，不需要每次装夹都重复找正工件位置，能大幅降低单件装夹的辅助时间，

　　对于单件工时较短的钻孔、去毛刺、简单装配工序来说，这种快装结构的效率优势十分明显。从结构强度设计来看，基座采用整体式结构，没有多余的拼接焊缝或者连接螺栓，夹紧力的传递路径直接从手轮螺杆传递到滑动压块，再通过压块将力传递到工件和后侧的固定挡块，整个力的传递路径没有薄弱的悬臂结构，即使承受较大的铣削侧向力，也不会出现夹具体变形或者工件移位的问题。顶面的两个定位孔的孔距按照通用工作台的定位孔间距设计，在不同设备之间转移夹具时，不需要重新加工定位孔，直接对齐工作台定位销就能完成快速换装，适配多工序流转的生产需求。前端手轮的安装位置突出于基座前端面，操作时手部不会与基座或者工作台面发生干涉，即使佩戴劳保手套也能轻松完成锁紧和松开的操作，符合生产工位的人机工程要求。
