直径114mm小型螺旋输送给料设备结构

　　这款螺旋输送结构核心输送管直径为114mm，属于小规格紧凑型输送单元，在实际生产场景中，这类小直径螺旋设备常被用于小流量粉体、颗粒物料的定量给料作业，比如食品加工线的辅料添加、小型化工生产线的粉料投料、实验室配套物料输送工位，或是小型粮食加工点的谷物短距离转运，相比大管径螺旋输送机，它的占地空间更小，布置灵活，能够适配狭窄的安装空间，在设备改造、工位补料这类场景中适配性极强。

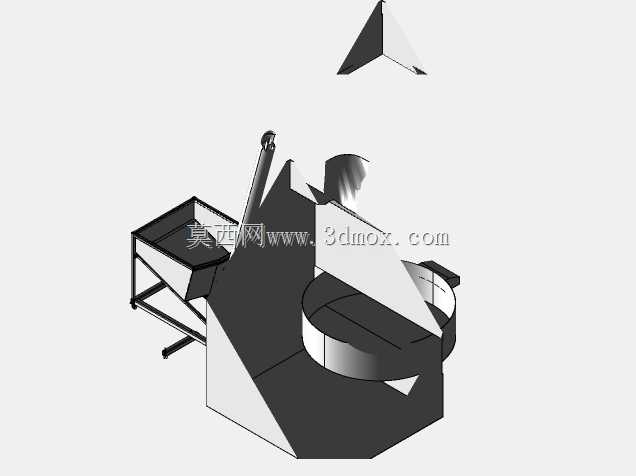

　　从结构设计来看，该设备采用了一体式受料斗加倾斜输送段的布局，受料斗设置了敞口式进料区，侧边配套的支架结构既可以承接受料斗的物料载荷，也能为整体设备提供稳定的支撑基础，避免输送过程中因螺旋转动产生的振动导致设备移位。输送段的螺旋叶片采用等螺距设计，针对小粒径、流动性较好的物料输送效率稳定，不会轻易出现物料卡滞的问题，出料端设置的导向结构能够让物料精准落入下游接料位置，减少撒料情况。设计过程中，螺旋轴的同轴度是核心控制要点，114mm的管径下，螺旋叶片与管壁的间隙控制在3-5mm区间，间隙过大会导致物料残留量升高，间隙过小则容易因为加工装配误差出现叶片刮蹭管壁的问题，运行时会产生异常噪音甚至磨损管壁。

　　安装边界方面，该设备整体为倾斜布置，倾斜角度可根据现场安装条件在30度到45度区间调整，支架底部预留了地脚安装孔，可直接固定在地面或是配套的设备平台上，进料端的受料斗高度适配常规人工投料或是小型振动料斗的出料高度，不需要额外搭建过高的投料平台，出料端的高度可通过调整支架的支撑高度适配不同高度的接料设备，比如包装机的进料口、小型搅拌设备的投料口等。在功能特性上，这款螺旋输送结构没有配置复杂的辅助部件，结构简洁可靠，维护时只需要定期检查螺旋轴两端的轴承密封情况，避免粉体物料进入轴承造成磨损，日常清理时可以直接拆开受料斗与输送段的连接法兰，快速清理内部残留的物料，适合需要经常更换输送物料的工位使用，不会出现不同物料交叉污染的问题。

　　实际选型应用时，需要注意该规格的螺旋输送机输送量与物料的堆积密度直接相关，针对堆积密度较大的金属粉末类物料，需要适当降低螺旋转速，避免驱动负载过大，针对流动性较差的粘性物料，则不适合选用该款等螺距光面螺旋结构，容易出现物料粘附在叶片上导致输送效率下降的问题。设计建模过程中，所有钣金件的折弯参数、焊接预留量都按照常规钣金加工工艺设置，输送管采用标准圆管加工，不需要额外定制异形管材，加工成本可控，支架采用标准型材焊接，加工难度低，普通的机加工车间就可以完成整套设备的加工装配，不需要特殊的加工设备。设备的驱动端预留了标准的电机安装法兰，可以根据实际输送需求匹配不同功率的减速电机，不需要额外加工连接过渡件，适配性较强。
