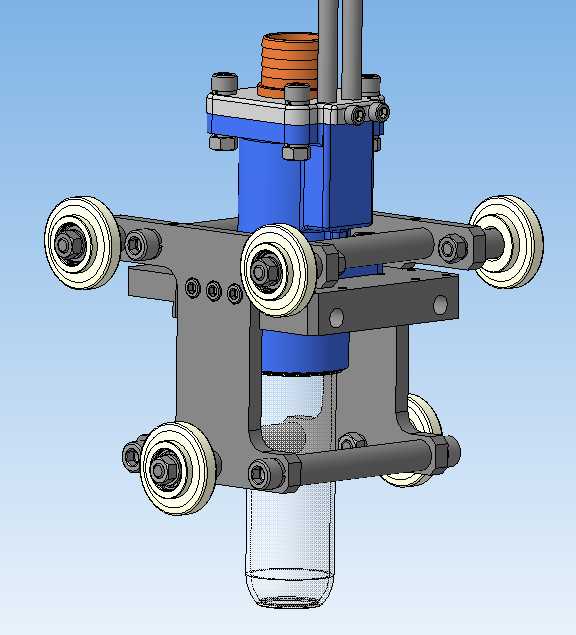

FDM3D打印机挤出头滑动滑车结构

该结构为桌面级FDM熔融沉积成型设备的X轴运动执行部件，核心承担挤出喷头的承载、导向与运动传输功能，直接决定打印过程中喷头的定位精度与运行平稳性，是影响成型件尺寸公差、表面纹路质量的核心运动组件。整套滑车采用双侧对称导向布局，六个包胶轴承作为导向滚轮，分上下两层卡装在X轴的两根平行光轴导轨上，相比单轴悬臂导向结构，可有效抵消喷头高速往复运动产生的倾覆力矩，避免高速打印时出现的喷头抖动、层纹错位问题，适配0.4mm标准喷嘴下最高120mm/s的打印移动速度需求。滑车主体采用一体式折弯金属支架作为承载基体，支架上预留的多组安装孔位可兼容不同规格的远程 Bowden 挤出机、近程挤出机安装，上方的夹持位可固定进料管与散热铝块，中部的镂空区域用于穿过加热块与热敏线走线，下方的环形安装位可直接固定常规E3D规格的热端组件，安装边界可适配直径22mm以内的标准热端散热柱，无需额外加工转接件即可完成装配。设计阶段优先考虑运动部件的轻量化需求，支架在保证结构刚性的前提下做了多处镂空减重处理，整体运动负载控制在300g以内，可降低X轴步进电机的驱动负载，减少电机丢步概率；滚轮采用偏心螺母调节结构，装配时可通过旋转偏心轴调整滚轮与光轴的预紧间隙，既可以消除导向间隙提升运动精度，也能补偿长期使用后的滚轮磨损，延长部件维护周期。支架上预留的同步带固定位可适配宽度6mm的GT2同步带，同步带安装面与光轴导向面的平行度公差控制在0.1mm以内，避免运动过程中出现同步带跑偏、齿面磨损不均的问题。该滑车的安装跨距适配2020铝型材框架的桌面级打印机X轴行程，两根导向光轴的中心距为60mm，整体外轮廓尺寸控制在120mm×100mm×80mm范围内，不会与打印机的Z轴升降支架、打印平台产生运动干涉，可直接替换多数开源桌面3D打印机的原厂挤出滑车部件，也可作为小型数控点胶机、小型激光雕刻机的Z轴执行滑台使用，仅需更换末端执行件即可适配不同的作业场景。
