异形仿生网格结构创意造型设计

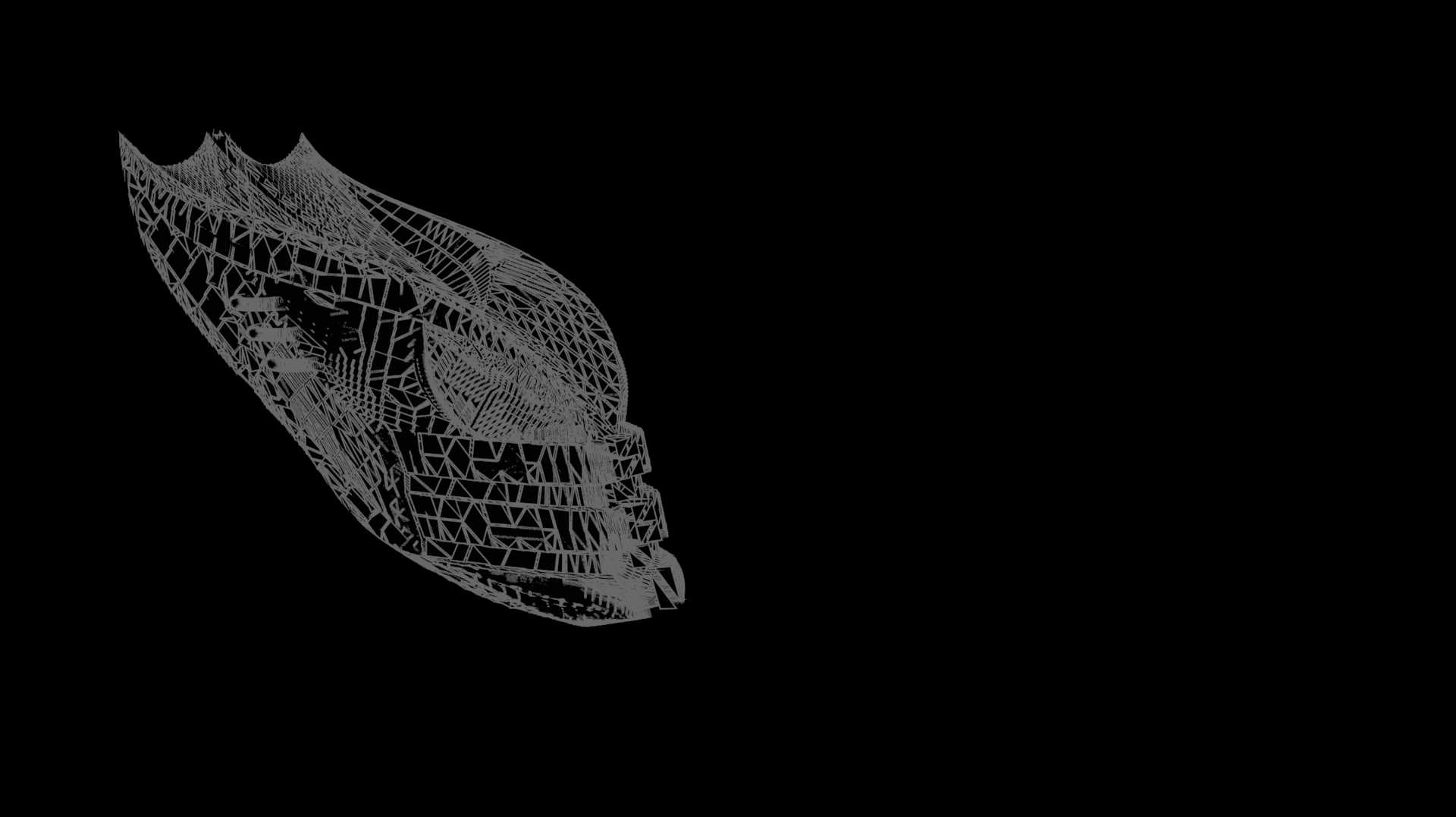

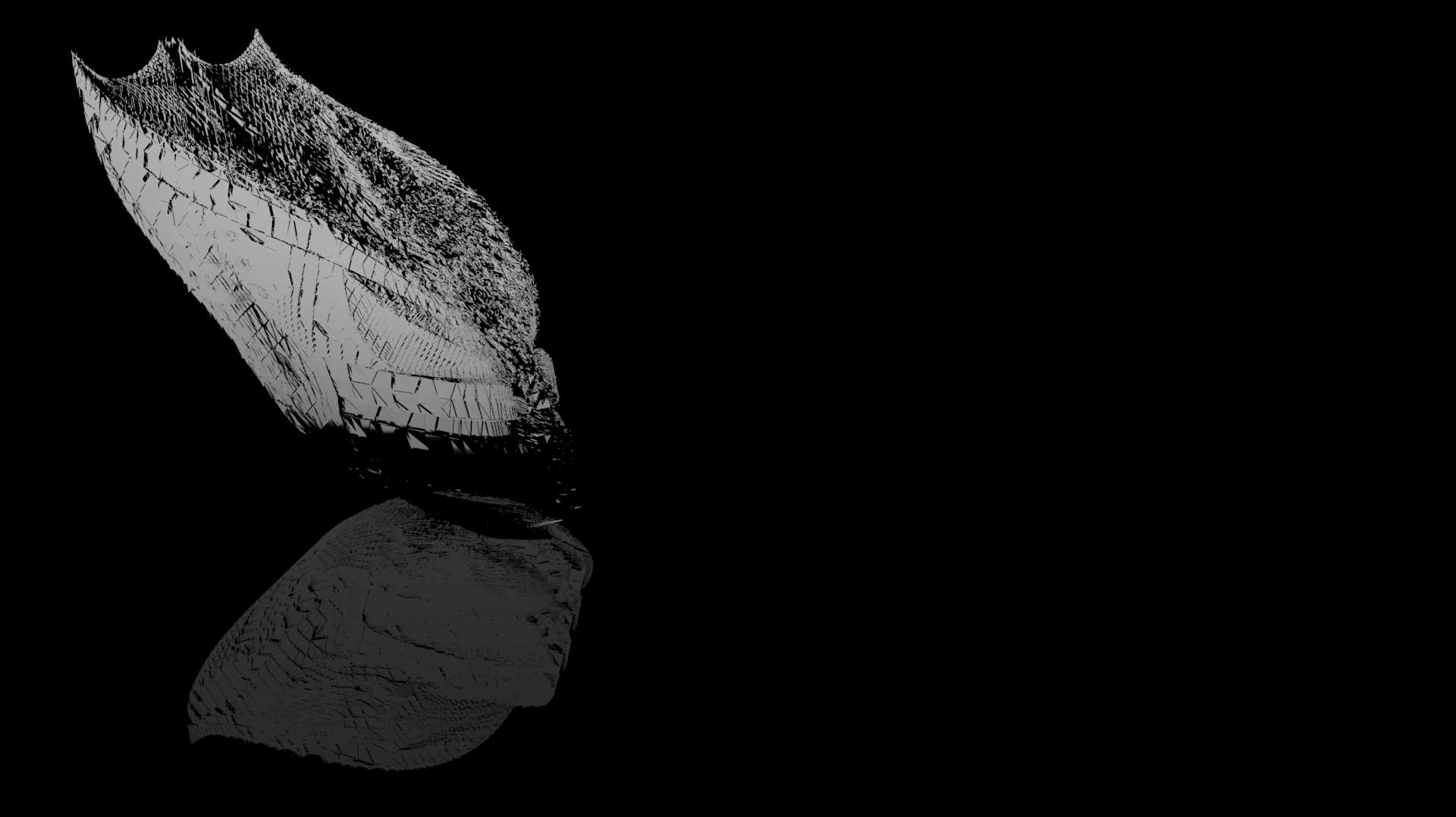

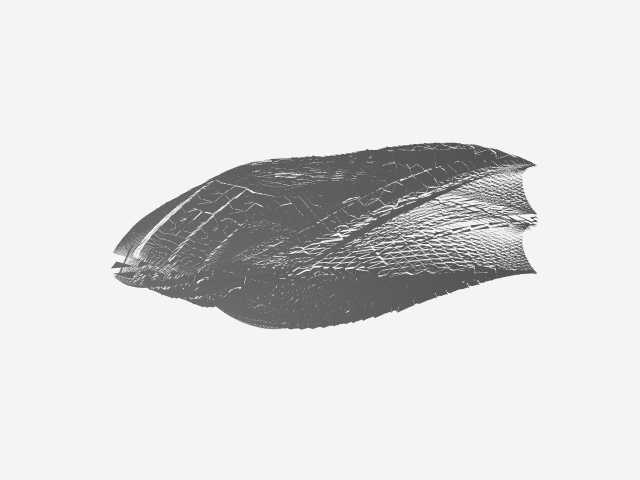

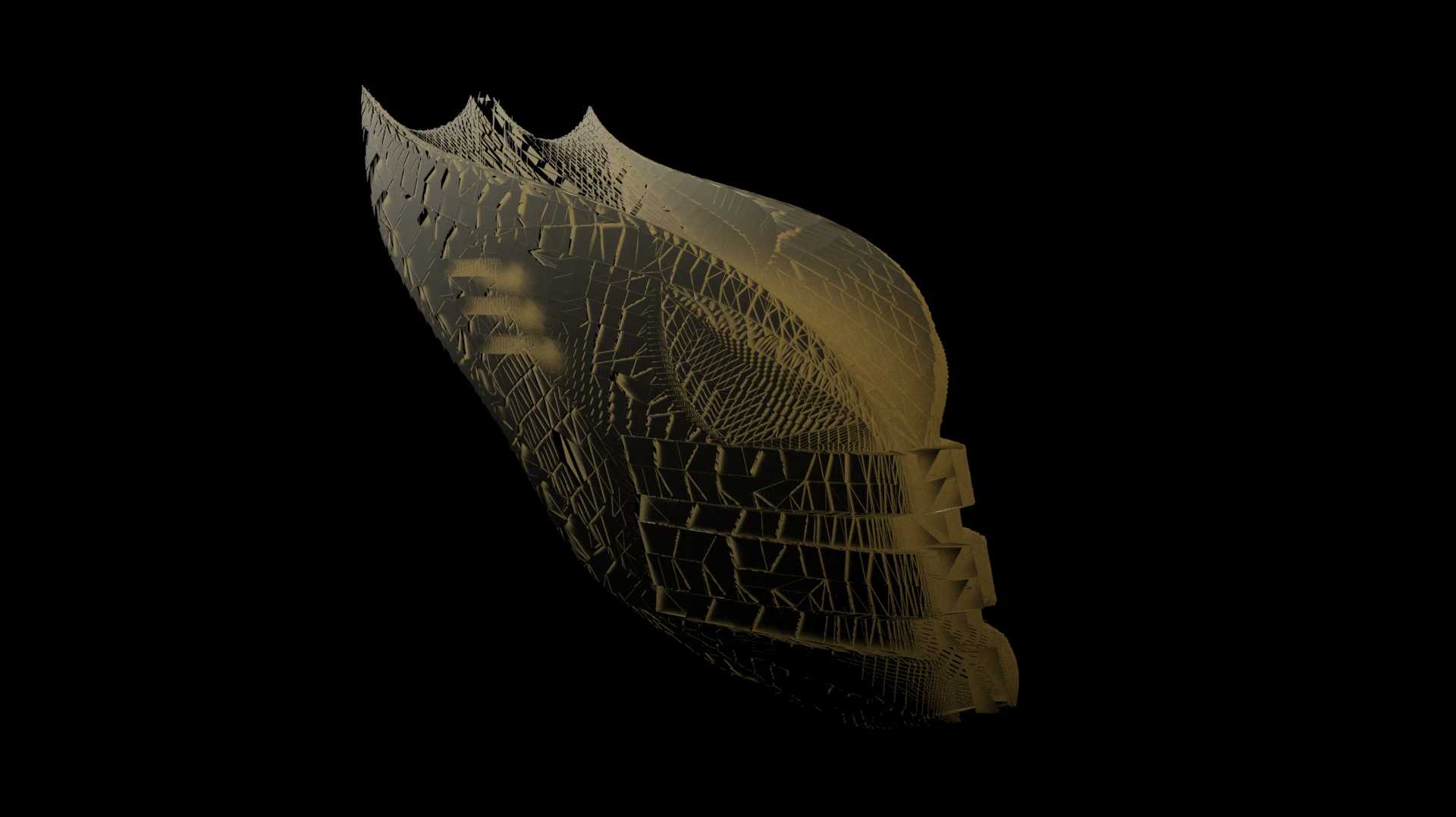

这款异形仿生网格造型，在设计阶段优先考虑了3D打印工艺的成型边界，整体采用渐变式镂空网格排布，从造型根部到尖端位置，网格密度随曲面曲率变化做自适应调整，曲率较大的弯折区域网格单元尺寸缩小30%左右，避免打印过程中出现支撑残留或者层间剥离的问题，同时保证整体结构的抗形变能力。从实际应用场景来看，这类造型既可以作为创意艺术装置的外观构件，搭配内部光源做成氛围装饰摆件，也可以经过结构强化后用作科幻主题道具的头部组件，适配影视道具制作、潮玩手办开发、展馆互动装置搭建等多个场景。设计过程中没有采用常规的规则曲面拼接思路，而是参考了生物表皮的肌理生长逻辑，外轮廓的流线型曲面做了连续曲率过渡，没有尖锐的直角转折，既降低了打印过程中的应力集中风险，也让整体造型的视觉流畅度更好。安装边界方面，造型根部预留了直径8mm的标准安装孔位，孔位周边做了2mm厚度的局部加厚处理，可以直接适配常规的M6螺栓连接，不需要额外做转接件设计，安装时的定位基准面选在根部的平整端面，平面度控制在0.1mm以内，保证安装后不会出现倾斜偏移的问题。功能特性上，整体镂空结构在保证造型完整性的同时，将整体重量控制在较低水平，相同外轮廓尺寸下，实体结构重量是这款网格结构的6倍以上，不管是作为手持道具还是悬挂装置，都能有效降低安装负载。网格单元的壁厚统一设置为1.2mm，刚好适配主流FDM与光固化3D打印设备的最小成型壁厚要求，不需要额外调整壁厚参数就能直接切片打印，曲面部分的法线方向统一朝外，切片时不会出现法线翻转导致的模型破损问题。在结构验证阶段，针对造型最薄的尖端位置做了受力仿真，模拟日常搬运、安装过程中的碰撞受力，在10N的侧向冲击力下，尖端形变量控制在0.3mm以内，不会出现断裂破损的情况，完全满足日常使用的强度要求。
