深灰色耐冲击ABS塑料仪表外壳结构

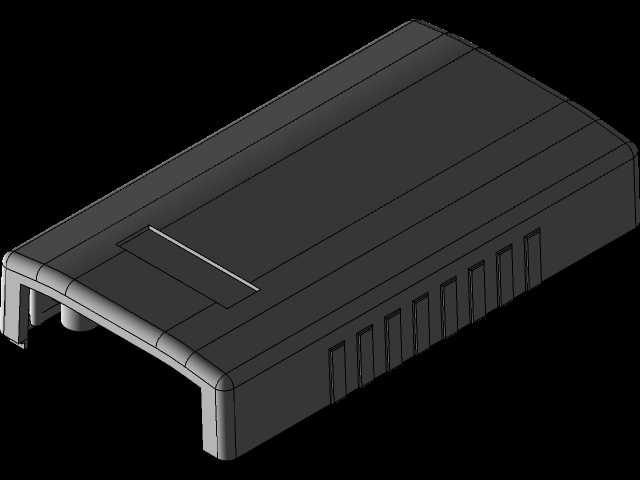

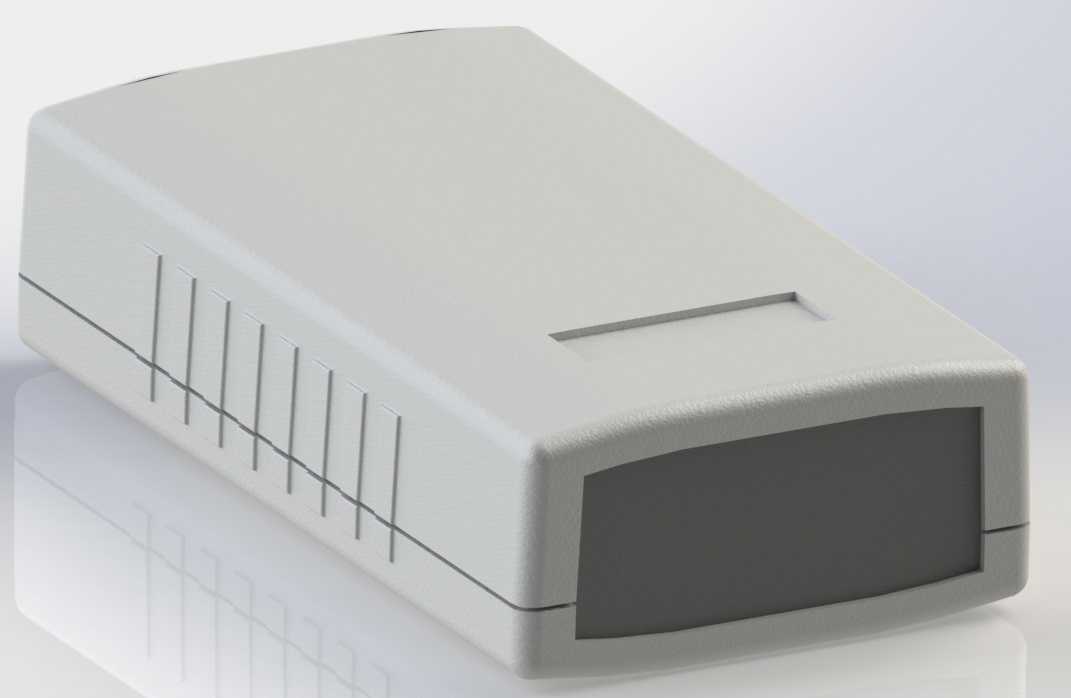

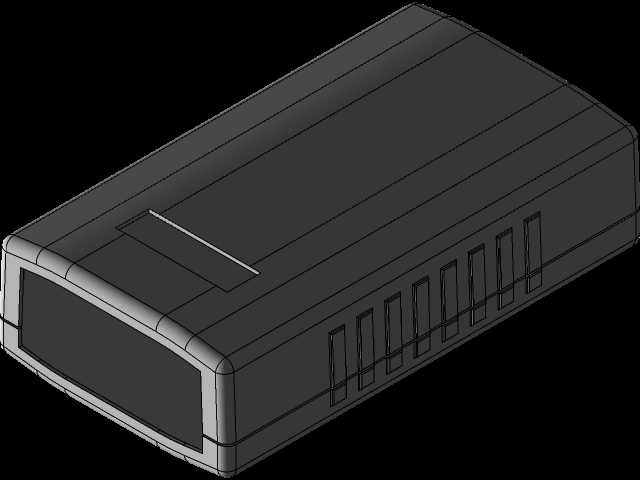

这款壳体采用耐冲击耐热ABS材料成型，达到UL-94V0阻燃等级，具备IP54防护能力，可有效阻挡日常环境中的粉尘侵入，同时抵御泼溅水滴对内部电路的影响，适合工业现场、户外测控、民用电子设备等多场景的内置电路承载需求。壳体外形尺寸控制为长90mm、宽50mm、高24mm，属于紧凑型桌面安装类壳体，整体壁厚均匀，适配注塑成型的工艺要求，侧壁做了等距加强筋结构，既可以提升壳体整体抗形变能力，避免安装紧固时出现侧壁翘曲，也能在合壳时起到定位导向作用，降低装配对位难度。

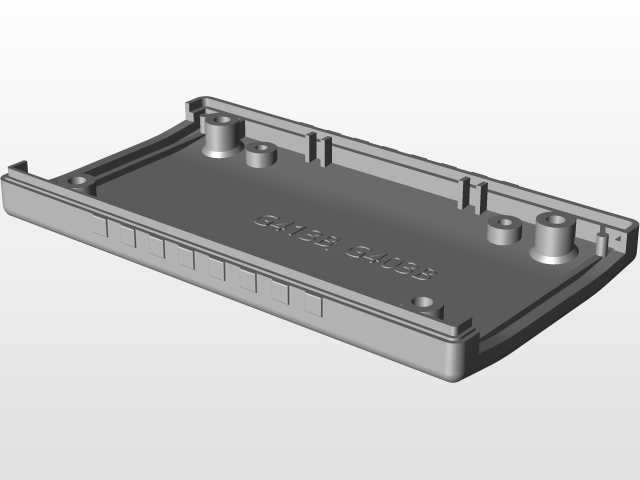

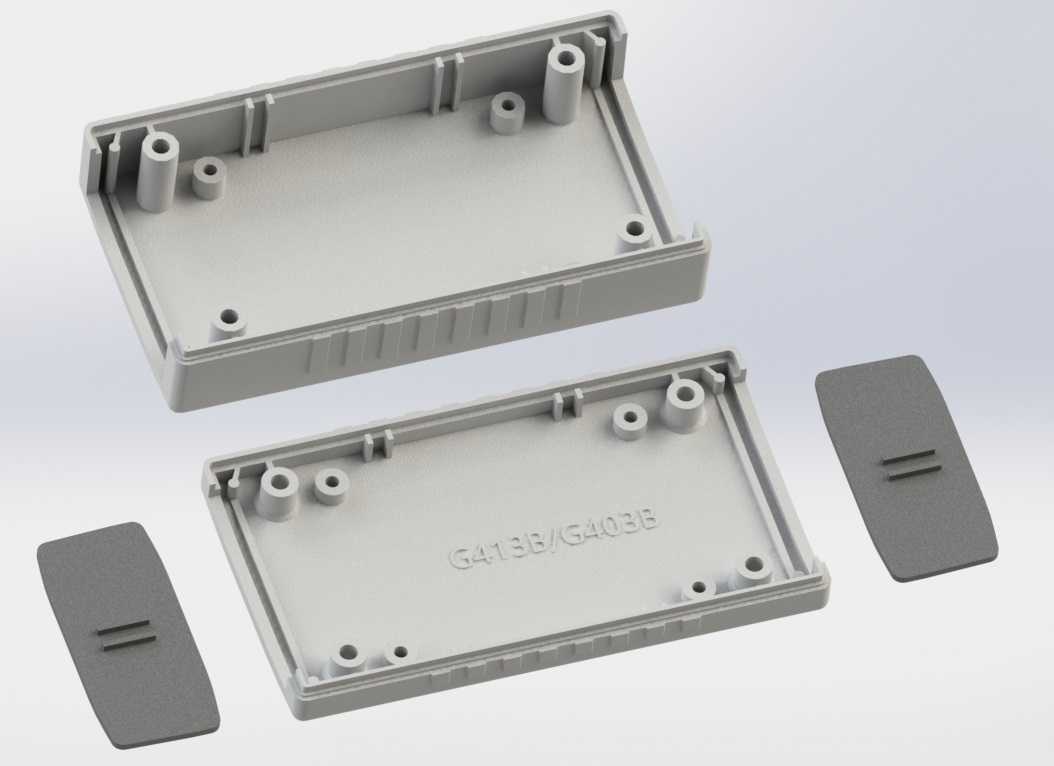

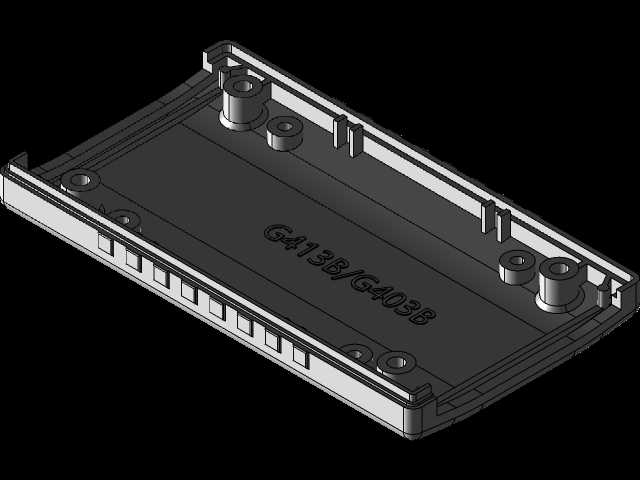

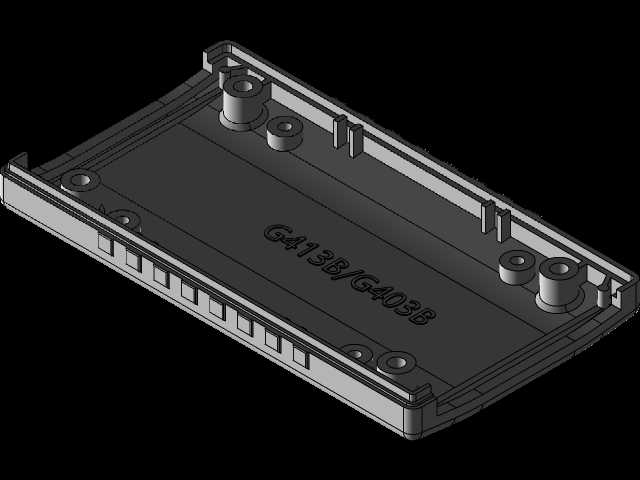

壳体内部的安装结构做了双布局兼容设计，内表面同时预留了水平放置印刷电路板的安装柱，以及垂直放置印刷电路板的导向卡槽，安装柱端部预留了自攻螺丝孔位，可直接通过M2或M2.5自攻螺丝固定水平放置的PCB板，垂直导向卡槽则采用等宽槽道设计，可直接将对应厚度的PCB顺着槽道推入完成固定，无需额外加装固定件，能适配不同电路布局的安装需求，减少二次改模的成本。上下壳的合缝处做了错位止口设计，配合端盖的密封结构，可进一步提升壳体的防尘防水能力，同时避免合壳后出现错位缝隙，提升外观一致性。端盖与壳体主体采用卡扣加定位柱的配合方式，装配后无明显外露缝隙，同时可根据使用需求在端盖位置预留出线孔位，适配电源、信号线缆的引出需求。

在实际选型使用时，需要注意内部安装空间的边界尺寸，水平安装的PCB最大可容纳尺寸为82mm*42mm，元器件最高高度不可超过18mm，避免合壳时出现元器件顶壳的问题；垂直安装的PCB宽度需匹配卡槽间距，插入深度不可超过壳体内部的限位挡筋位置，避免与水平安装柱产生干涉。壳体外部可根据使用场景做丝印、喷砂、晒纹等表面处理，适配不同设备的外观需求，底部可选配防滑胶垫，放置在桌面时可避免滑动，也可通过预留的壁挂孔位完成墙面或导轨的固定安装，拓展使用场景。这类壳体的结构设计充分考虑了小批量电子设备的快速组装需求，无需额外设计复杂的安装结构，可直接搭载成熟电路模块完成成品组装，大幅缩短设备开发周期，降低结构开模的综合成本。
