大众Polo车型适配进排气法兰结构

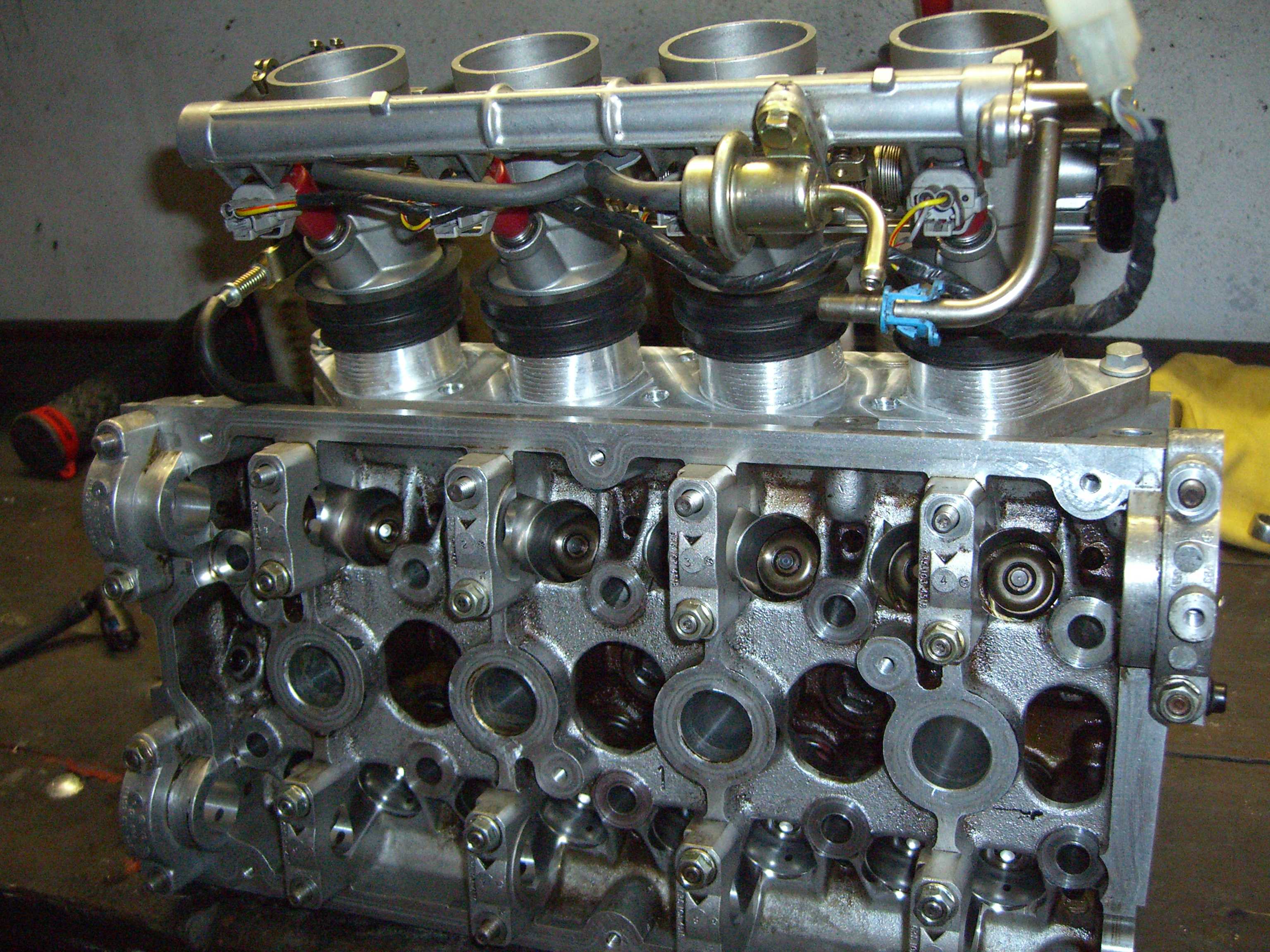

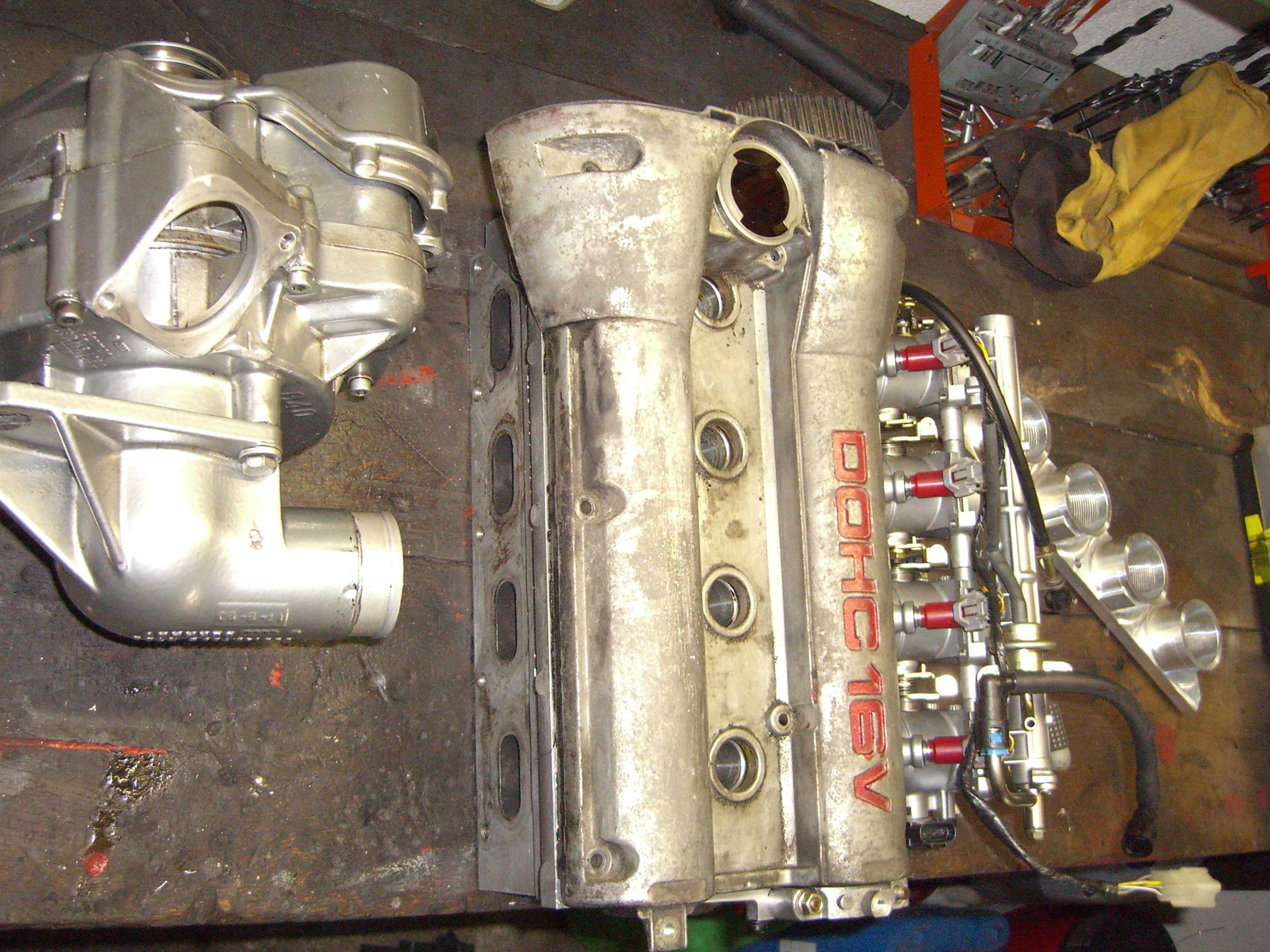

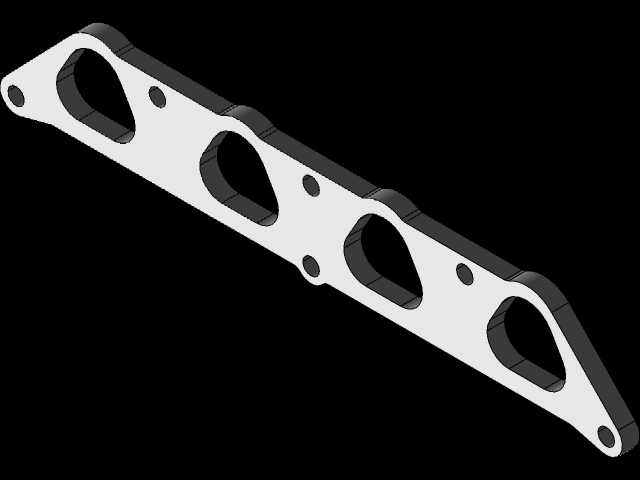

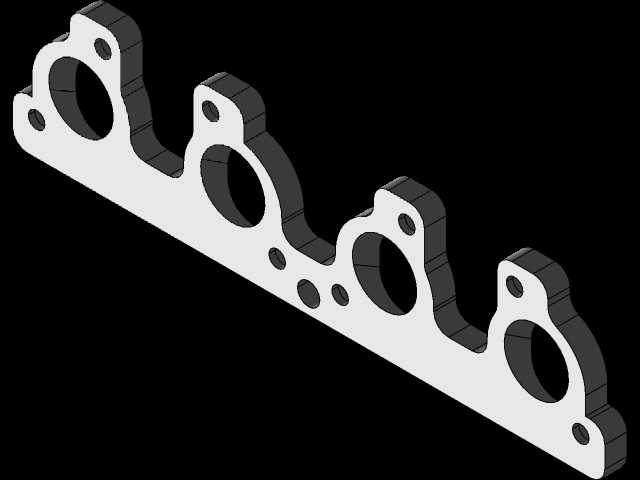

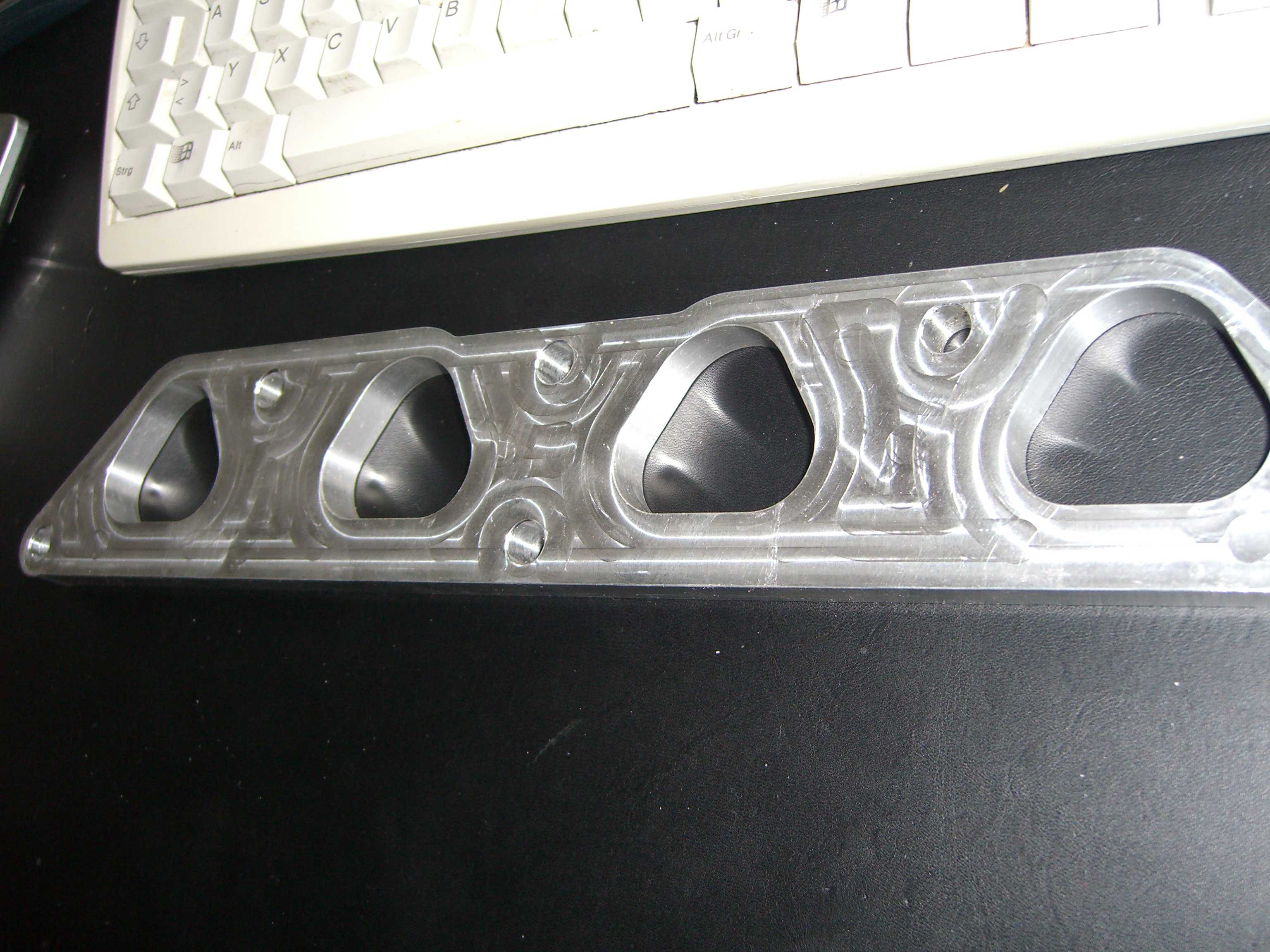

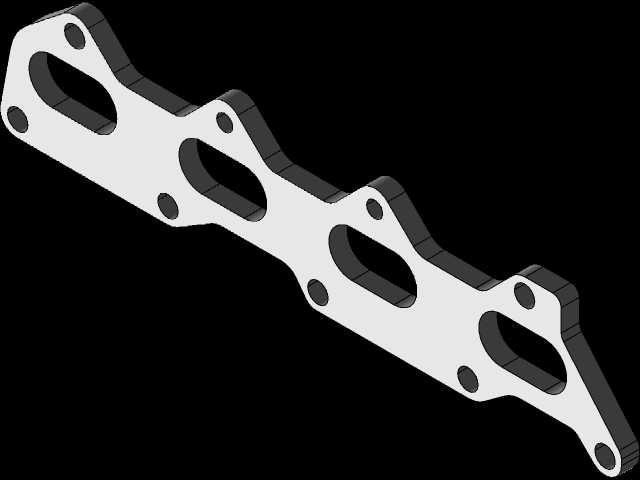

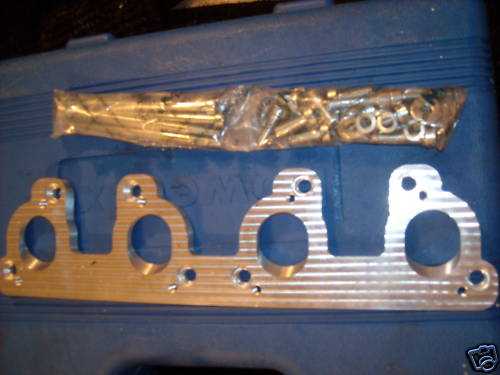

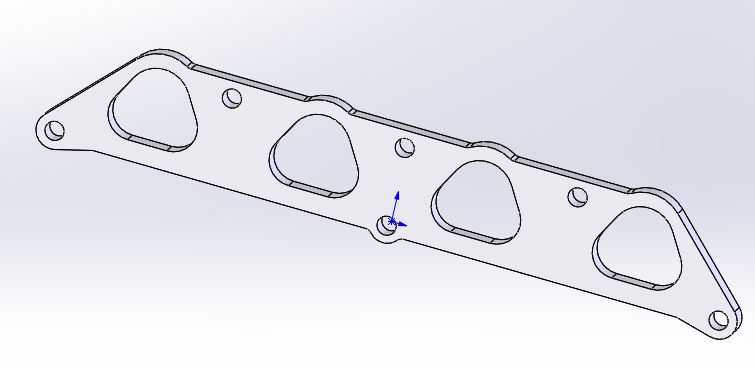

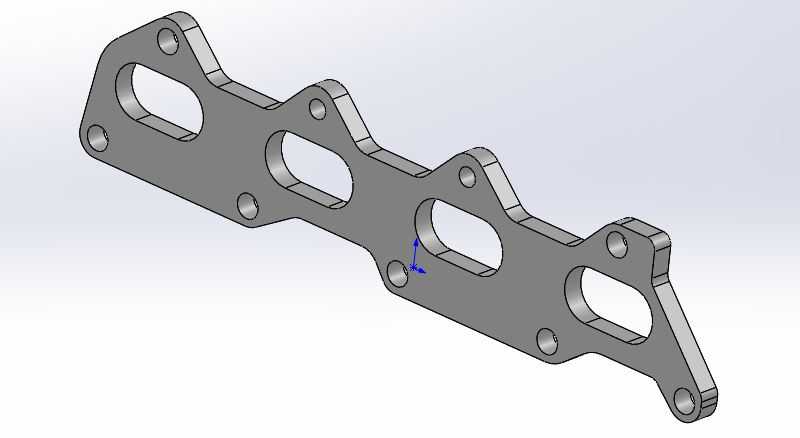

在小排量乘用车动力系统的改装与维修作业中，这类适配特定车型的法兰部件，是解决新旧动力总成匹配问题的核心衔接零件。日常维修场景里，不少老款1.3L排量Polo车主会选择升级后期1.4-1.6L 16V缸盖动力总成，此时原厂进排气歧管的安装孔位、密封面轮廓无法直接匹配，就需要这类定制化的转接法兰来完成衔接，避免重新定制歧管带来的成本与周期损耗。从实际功能来看，这类法兰同时承担密封、定位、载荷传递三个核心作用：密封面需要和缸盖侧的进排气端口轮廓完全贴合，保证进气负压、排气正压工况下不会出现漏气问题，影响空燃比控制与动力输出；定位孔位需要严格对应缸盖侧的螺栓安装坐标，保证安装后歧管不会出现偏斜，避免长期振动下出现密封失效；法兰本体的厚度需要兼顾强度与空间占用，过薄会在螺栓锁紧时出现形变，破坏密封平面度，过厚则会挤占发动机舱内的有限空间，和周边管线、支架出现干涉。设计这类法兰时，首先要完成缸盖侧安装面的逆向测绘，确认四个进气/排气端口的轮廓尺寸、中心距，以及周边定位孔、螺栓过孔的相对坐标，同时还要兼顾适配侧歧管的安装孔位，保证两侧的密封面轮廓完全对齐，避免出现通径缩口影响进排气效率。外形上采用长条形一体化结构，四个大尺寸异形通孔对应缸盖的四个气道端口，周边分布的小圆孔分为两类：直径稍大的是螺栓过孔，用于穿装固定螺栓完成法兰与缸盖、歧管的锁紧，直径偏小的是定位销孔，安装时先穿入定位销保证法兰位置精度，再锁紧螺栓，避免安装错位。安装边界上，法兰的整体长度需要和缸盖侧进排气面的总宽度匹配，边缘不能超出缸盖的安装基面，否则会出现悬臂结构，长期受振动影响出现断裂风险；法兰的密封面平面度需要控制在0.05mm以内，表面粗糙度达到Ra1.6级别，配合密封垫使用时才能保证不同温度工况下的密封可靠性，毕竟排气侧工作温度可达数百摄氏度，进气侧也会伴随进气负压的持续作用，对密封性能的要求远高于普通常压管路法兰。实际选型使用时，还要注意不同年款缸盖的气道轮廓差异，比如AFH、AJV、AVY等不同型号的16V缸盖，气道端口的细微轮廓存在区别，法兰的通孔轮廓需要和对应缸盖完全匹配，否则会出现气道遮挡，影响进排气顺畅度，甚至导致气流紊乱影响发动机的动力输出特性。
