双腔开口型材铝挤压成型模具结构

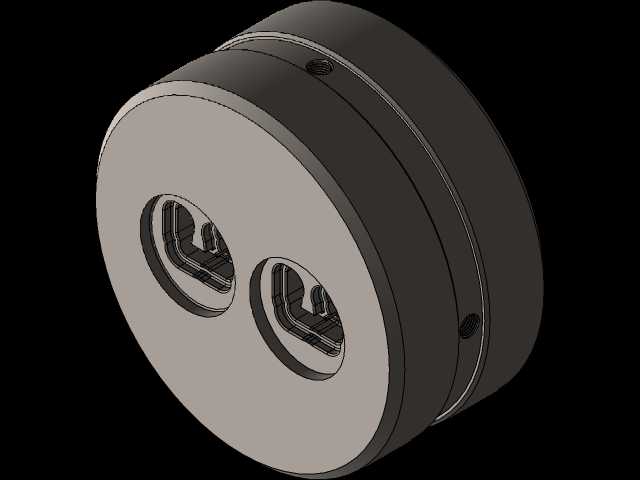

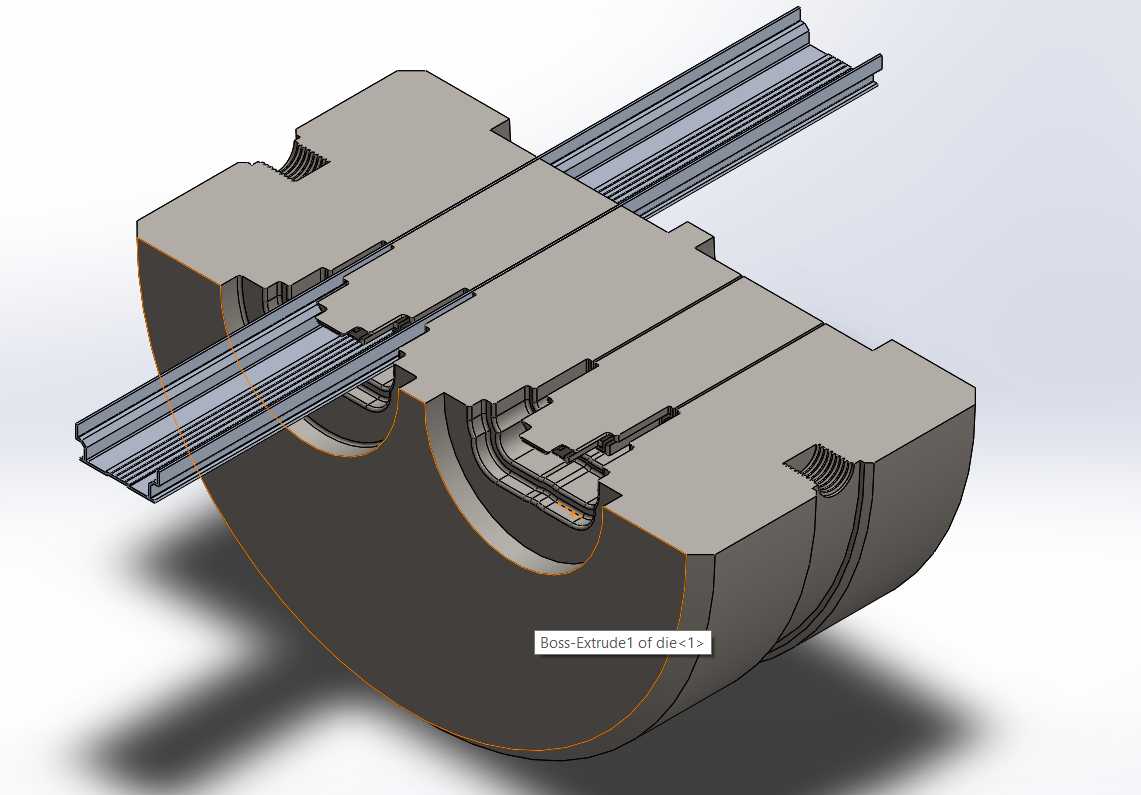

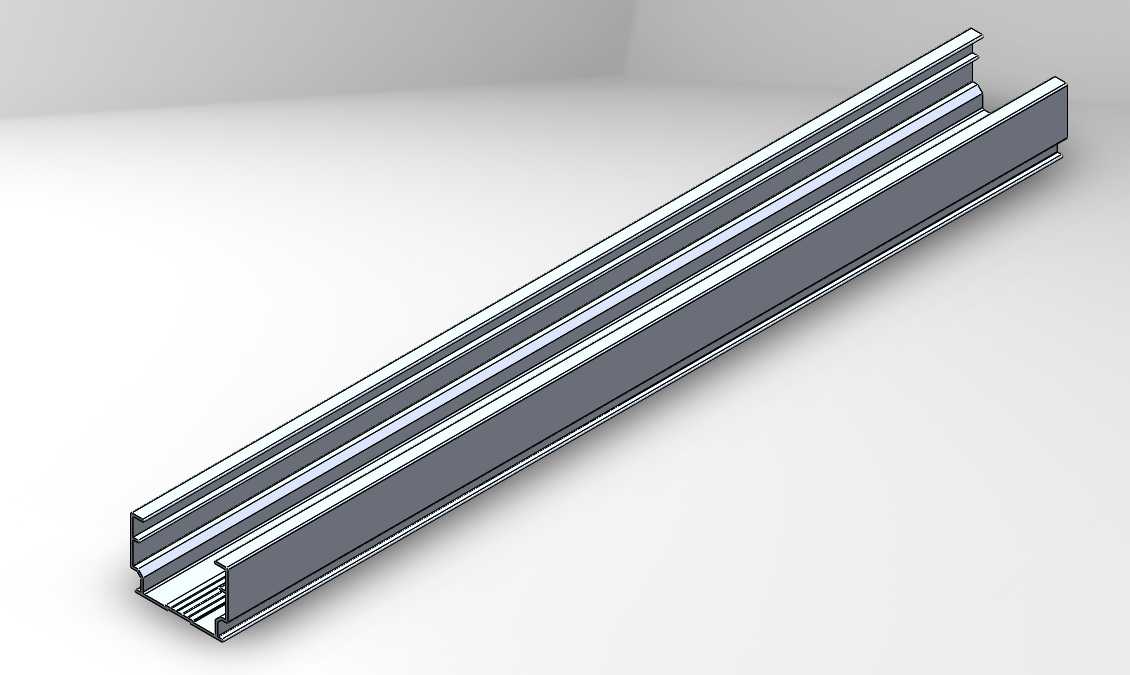

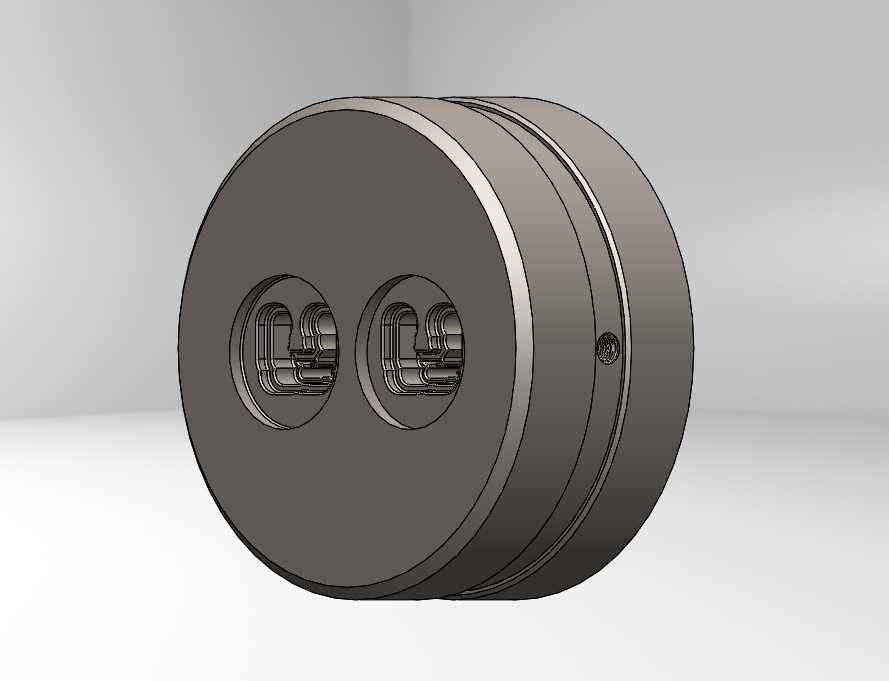

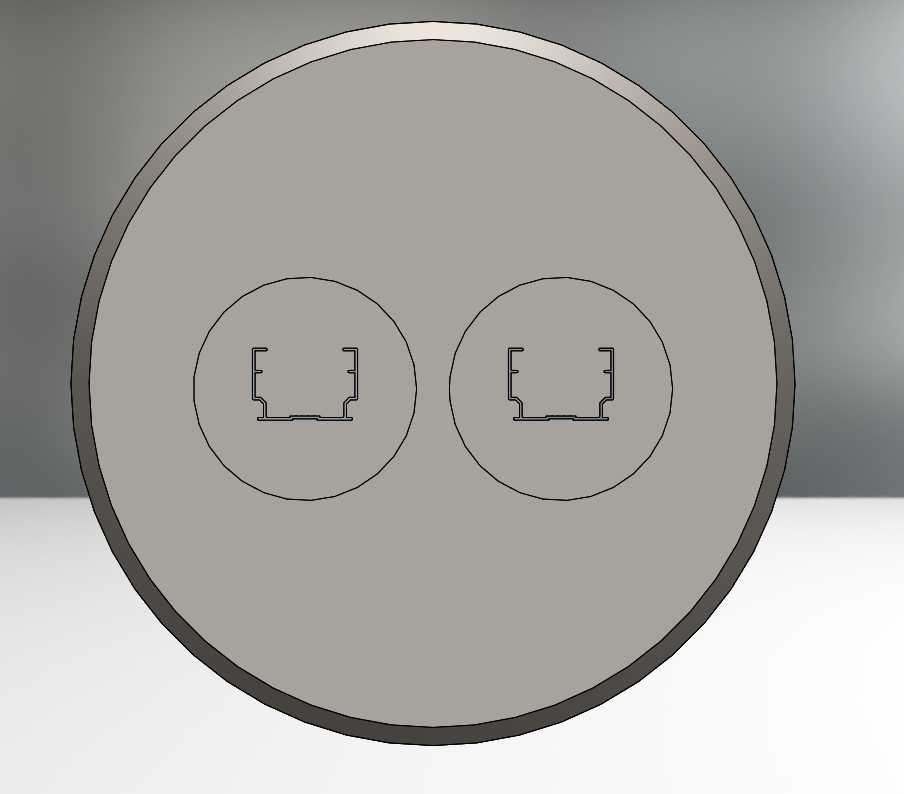

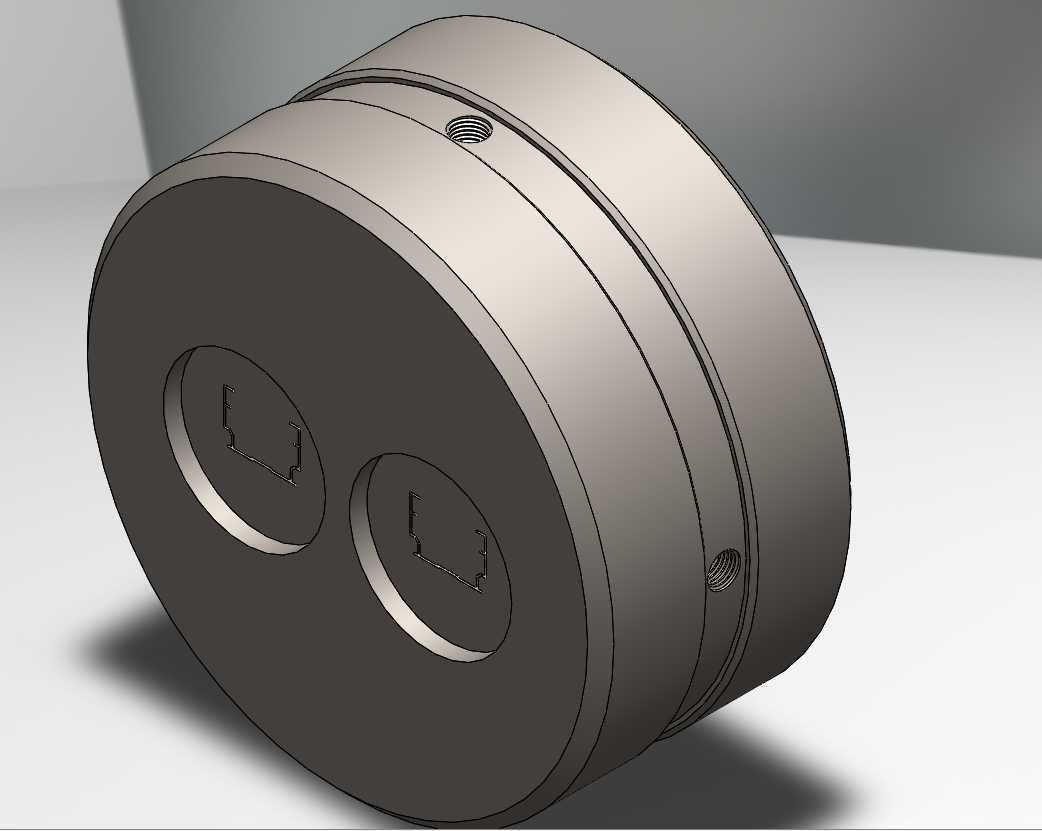

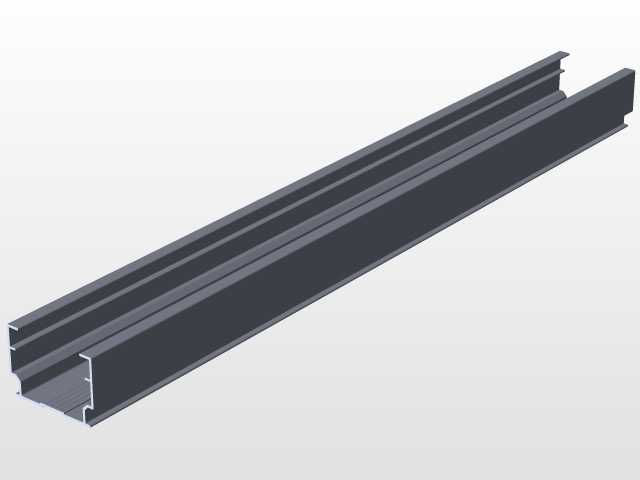

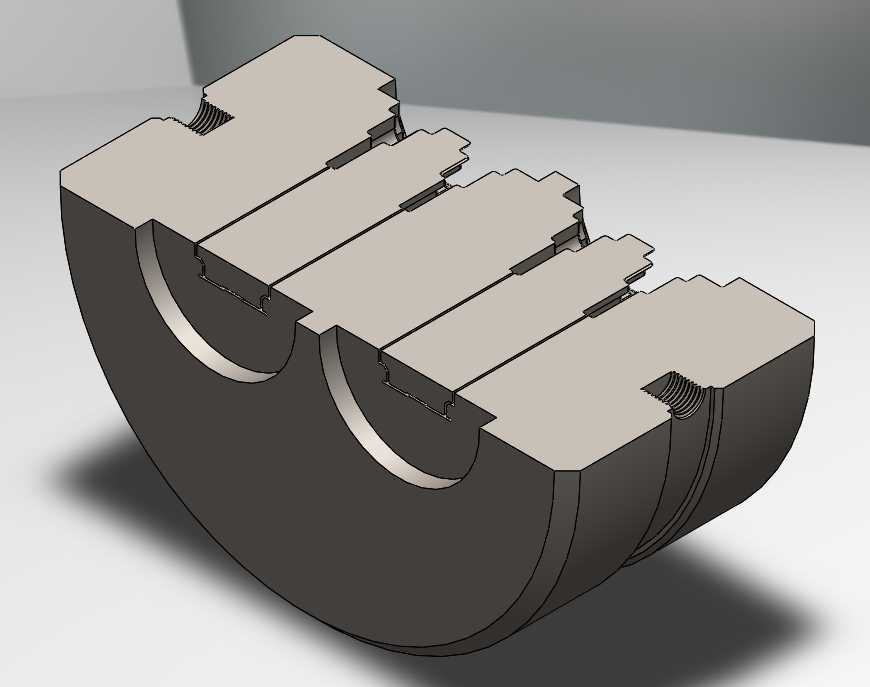

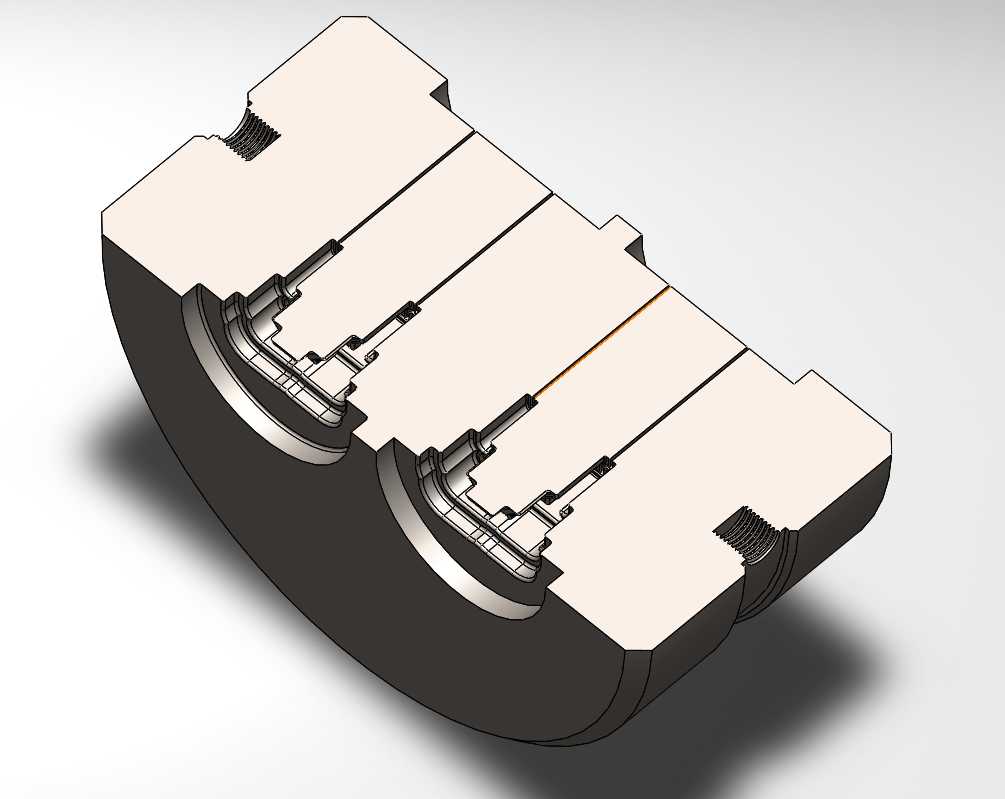

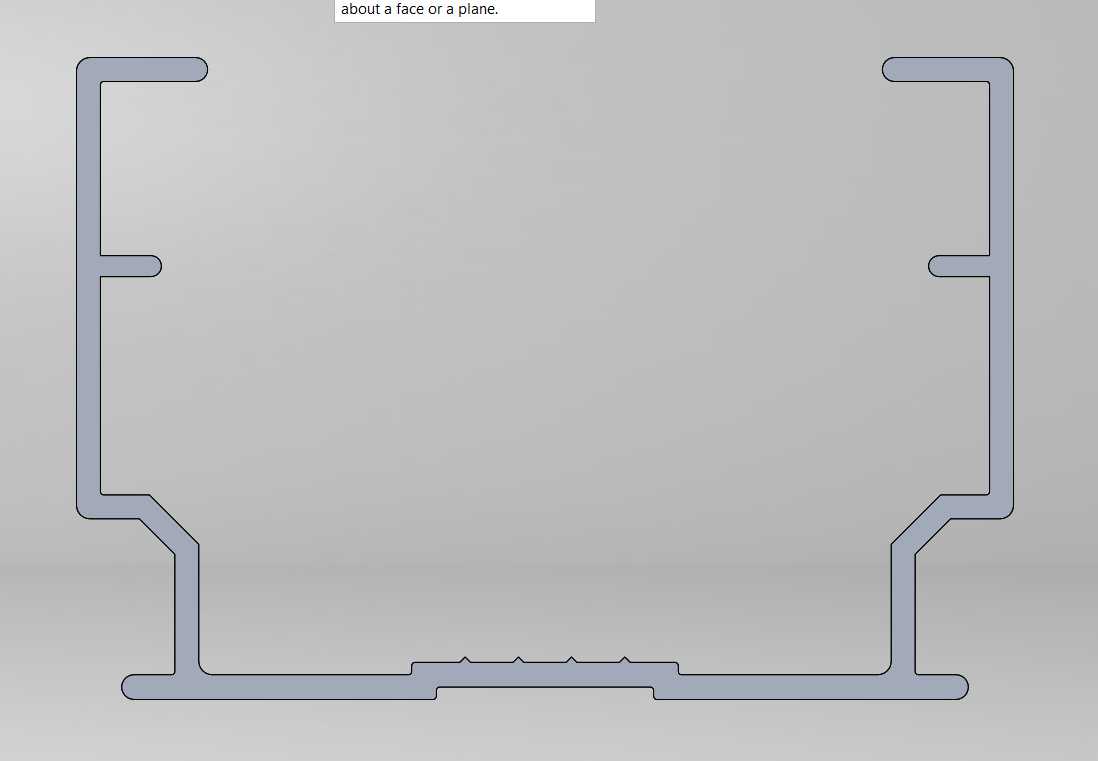

这套模具针对双腔开口类铝型材的热挤压成型工况设计，主要应用在民用建筑铝型材、工业导轨铝型材、光伏支架配套铝构件的连续挤压生产线上，直接安装在卧式铝挤压机的模座工位，承接高温铝棒的挤压力，将加热至塑性状态的铝料通过预设型腔挤出为截面一致的长尺寸型材。从结构设计逻辑来看，整体采用叠层组合式模芯结构，外层模套采用高韧性热作模具钢材质，承担挤压过程中周向的胀型力，避免反复受交变热应力与压应力出现开裂；内部成型模芯直接与高温铝料接触，采用高热强性的模具钢制作，两个对称布置的成型腔对应型材的双腔截面，型腔进料端做了平滑的导流倒角，减少铝料流动时的阻力，避免进料死角导致的型材填充不满、表面竹节纹等缺陷。模具的安装边界完全适配常规630吨至1000吨卧式铝挤压机的模座安装尺寸，整体为圆柱式结构，外圆加工有定位止口，与模座的定位孔配合间隙控制在0.02mm以内，保证模具安装后型腔中心与挤压杆中心同轴，避免挤出型材出现壁厚不均、弯曲扭拧的问题。模具侧面设计有定位销孔，安装时通过销钉与模座锁定，防止挤压过程中模具受铝料周向剪切力出现转动，导致型材截面错位。在功能特性上，模芯的工作带长度根据型材不同位置的料流速度做了差异化设计，料流速度快的位置工作带做加长处理，增加铝料流动阻力，料流速度慢的薄壁位置适当缩短工作带，平衡整个截面的出料速度，保证挤出的型材截面尺寸稳定，无需后续大量矫形工序。叠层结构的设计也方便后续修模，当生产过程中型腔出现磨损、出料偏差时，只需拆解更换内部成型模芯即可，无需整体报废模套，降低生产维护成本。模具的合模面做了高精度研磨处理，平面度控制在0.01mm以内，避免挤压过程中出现铝料从合模缝溢出形成飞边，减少后续型材的精整工作量。进料侧的导流腔采用等距扩展设计，让铝料从挤压筒进入模具型腔时能够均匀分流，保证两个型腔的进料压力一致，避免两个腔体出料速度不同步导致的型材侧弯。
