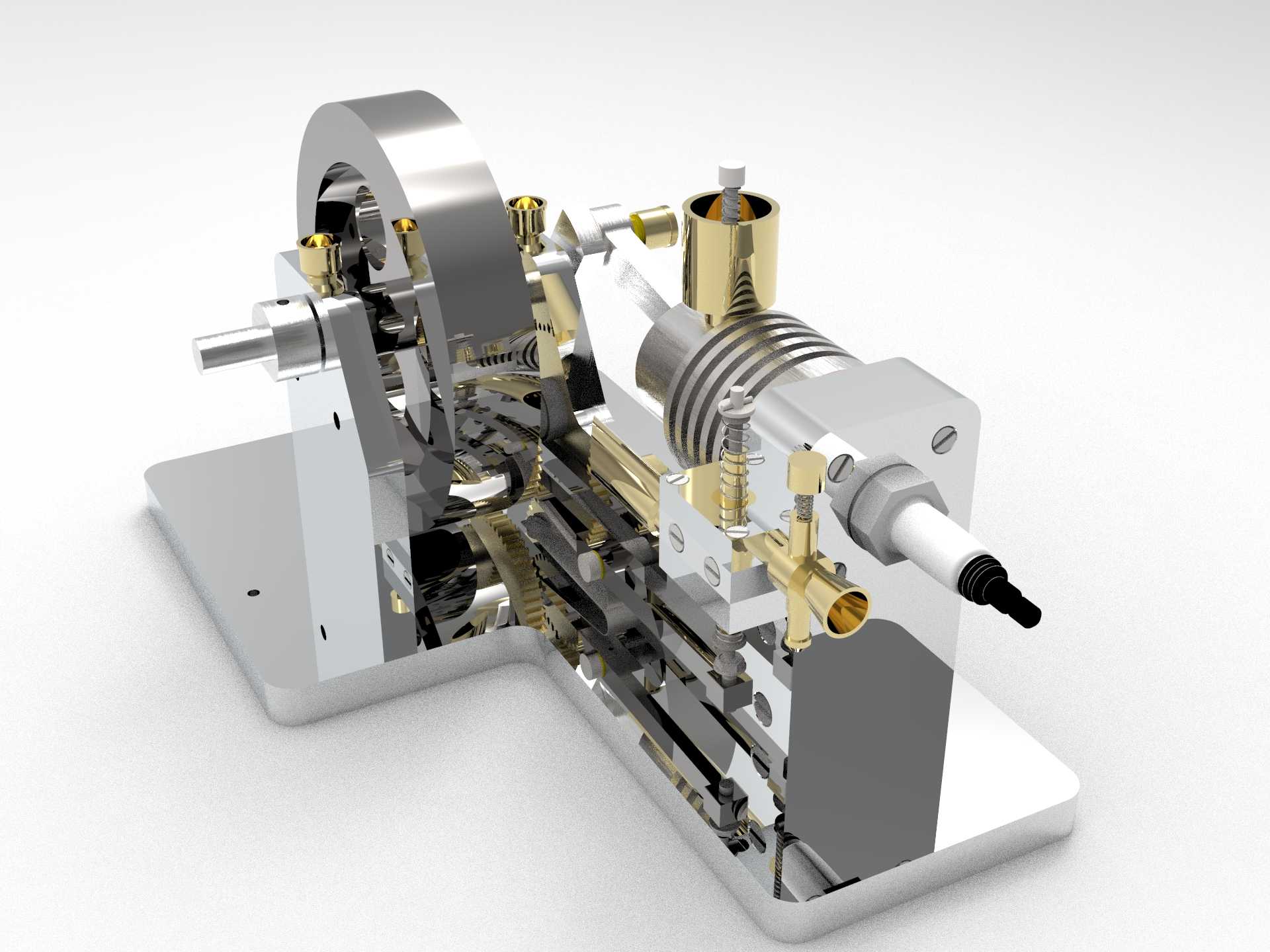

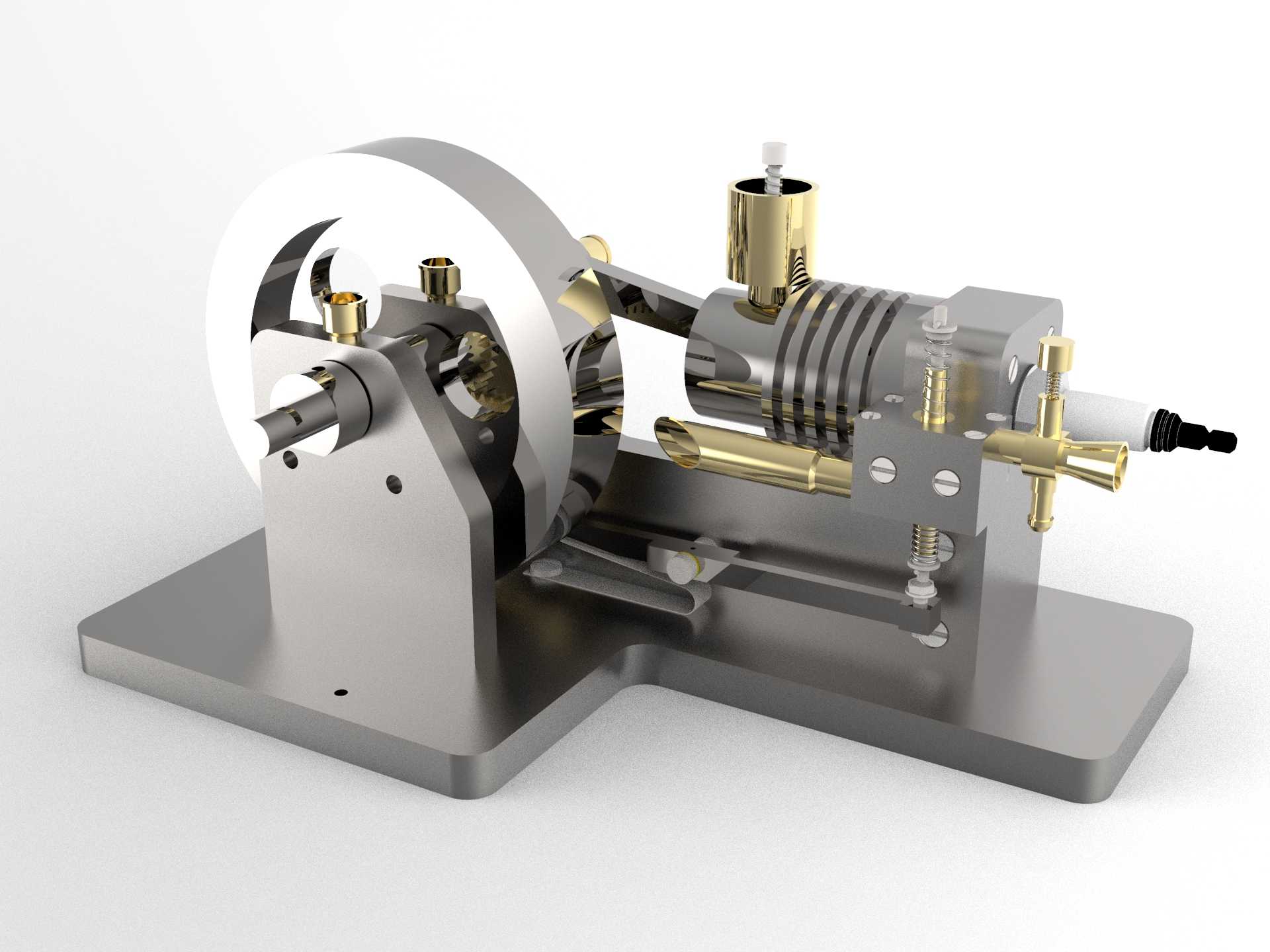

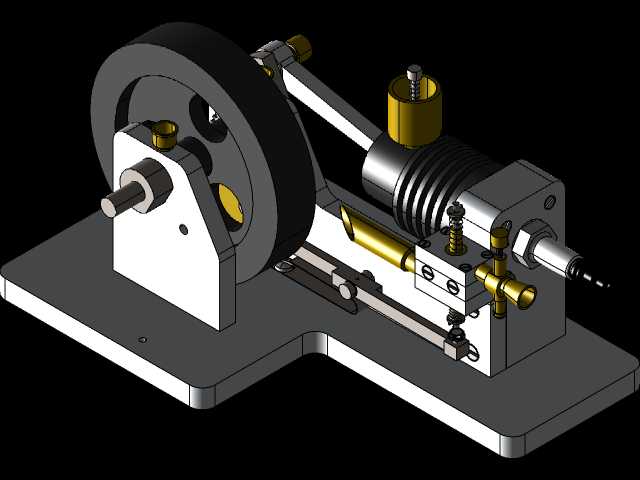

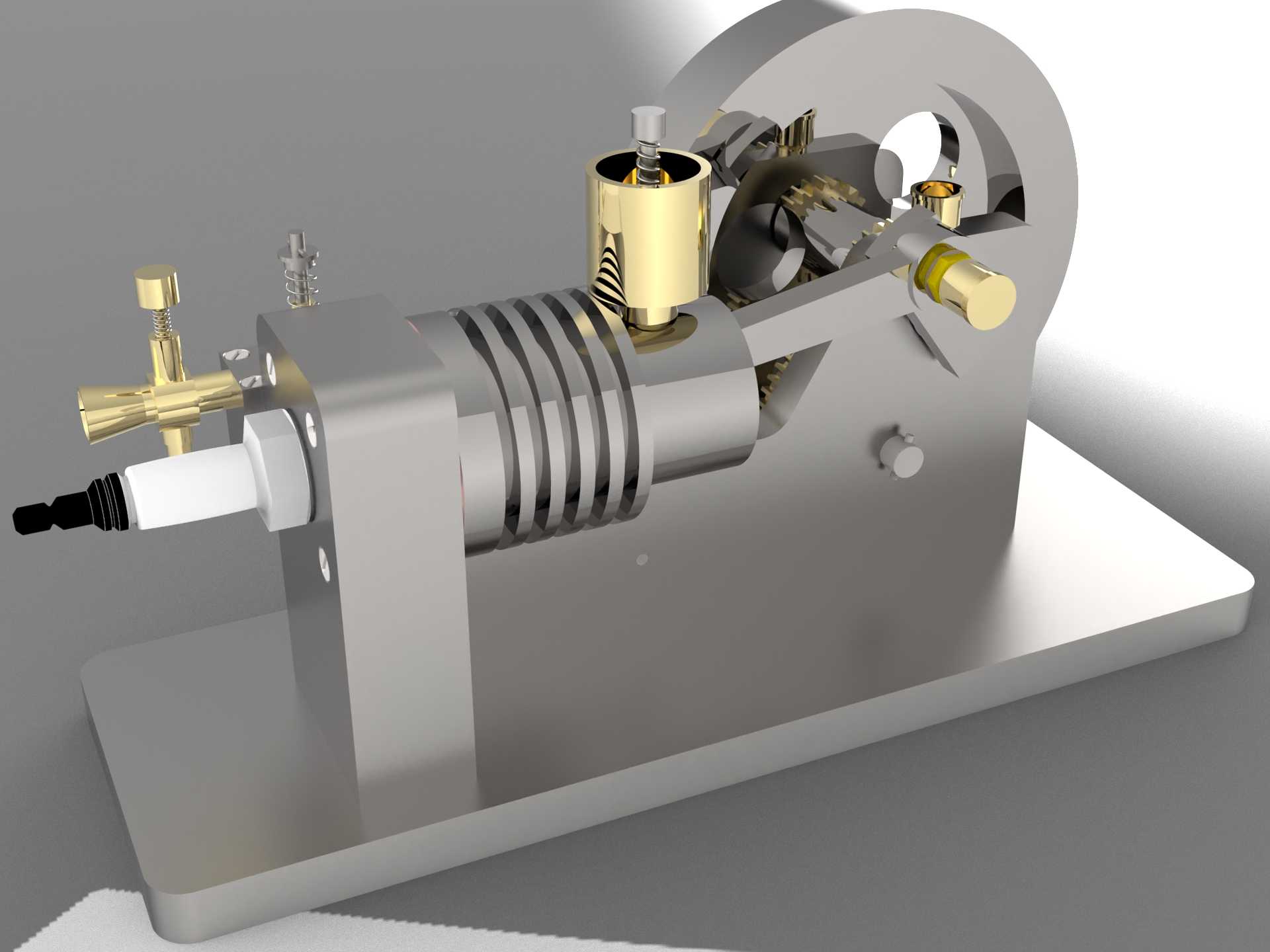

韦伯斯特小型内燃机结构设计展示

这类小型韦伯斯特内燃机常被用作小型动力输出单元，适配教学演示台架、小型科普动力装置、微型发电机组以及模型动力改装场景，其结构紧凑的特性能够在狭小安装空间内完成动力输出布置，不需要预留过大的设备安装冗余。从结构设计角度来看，该机型采用卧式单缸布局，飞轮侧布置在动力输出端，能够通过飞轮自身的转动惯量平衡活塞往复运动产生的惯性力，降低整机运行过程中的振动幅度，不需要额外加装复杂的平衡轴结构，大幅简化了整机的零件数量与装配难度。缸体部分采用散热鳍片结构设计，不需要额外配置水冷循环管路，依靠自然风冷即可满足持续运行的散热需求，适配小功率持续输出的工况场景，减少了冷却系统带来的额外重量与结构复杂度。配气机构采用侧置气门布置，配合黄铜材质的油路与气路接头，能够在保证密封性能的同时，提升管路连接的耐腐蚀性，长期运行也不会出现接头锈蚀导致的漏气漏油问题。安装底座采用一体化平板式设计，底座上预留的安装孔位可以直接通过螺栓固定在安装基准面上，不需要额外设计转接安装支架，整机的安装边界控制在较小范围内，底座平面的平面度公差控制在合理区间，能够保证装配后曲轴的回转中心与安装基准保持平行，避免运行过程中出现额外的偏磨载荷。曲轴连杆机构采用精密配合设计，活塞与缸套的配合间隙经过优化，既能够保证往复运动的顺畅性，又能减少压缩行程的气体泄漏，提升整机的动力输出效率。点火部件布置在缸头侧方，接线端向外延伸，方便后续点火线路的连接与调试，不需要拆解整机结构即可完成点火系统的检修与调整。燃油供给部件布置在缸体上方，依靠重力即可完成燃油输送，不需要额外加装燃油泵结构，进一步简化了整机的系统构成，降低了故障发生概率。这类小型动力装置的设计思路始终围绕结构简化、维护便捷、运行可靠的核心目标，在满足小功率动力输出需求的前提下，尽可能减少非必要的附属结构，既能够满足教学场景下的结构原理演示需求，让学习者直观观察到内燃机四冲程运行的完整动作过程，也能够作为小型动力源适配各类低负载动力需求场景，其外露的结构设计也方便使用者观察各个运动部件的运行状态，及时发现运行过程中的卡滞、松动等异常问题。
