星型航空活塞发动机曲柄连杆机构

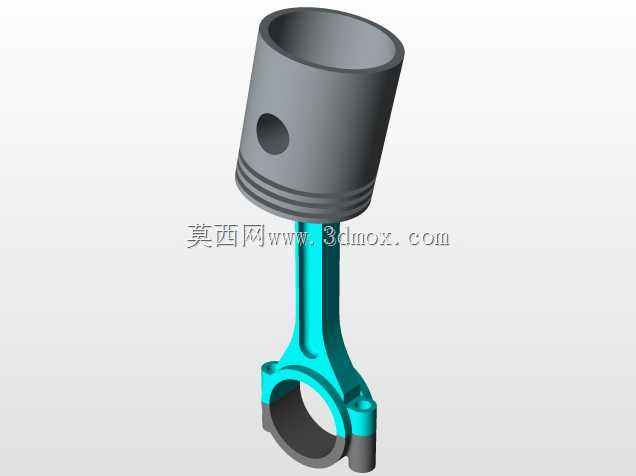

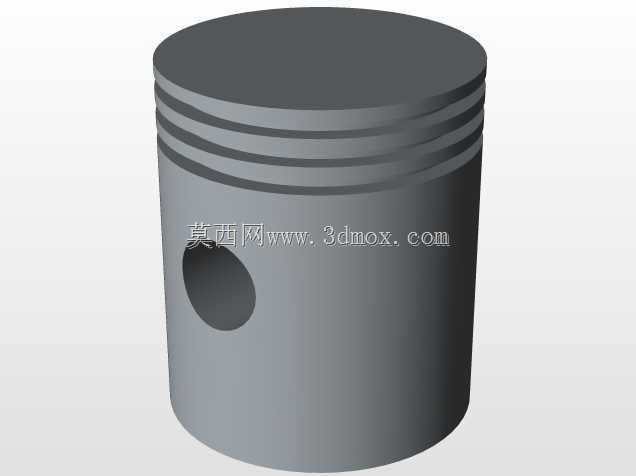

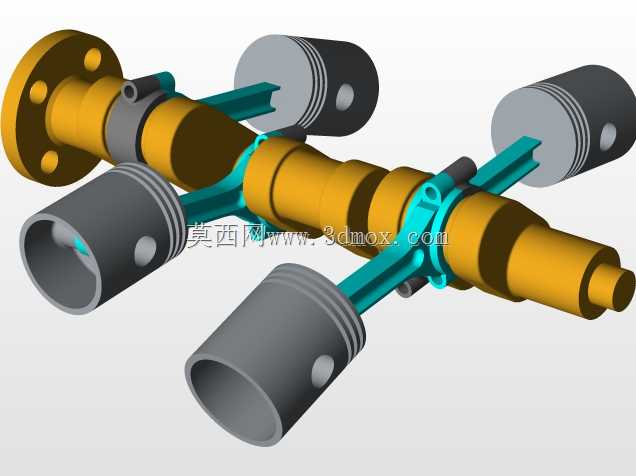

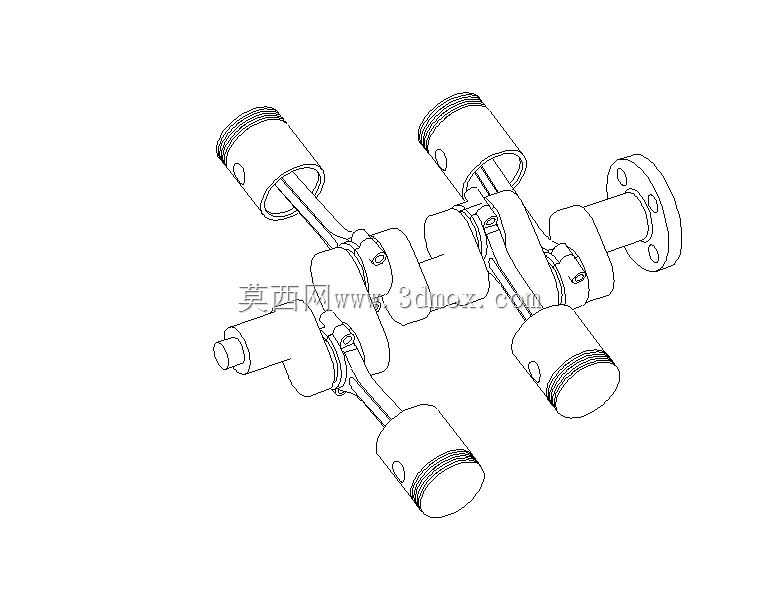

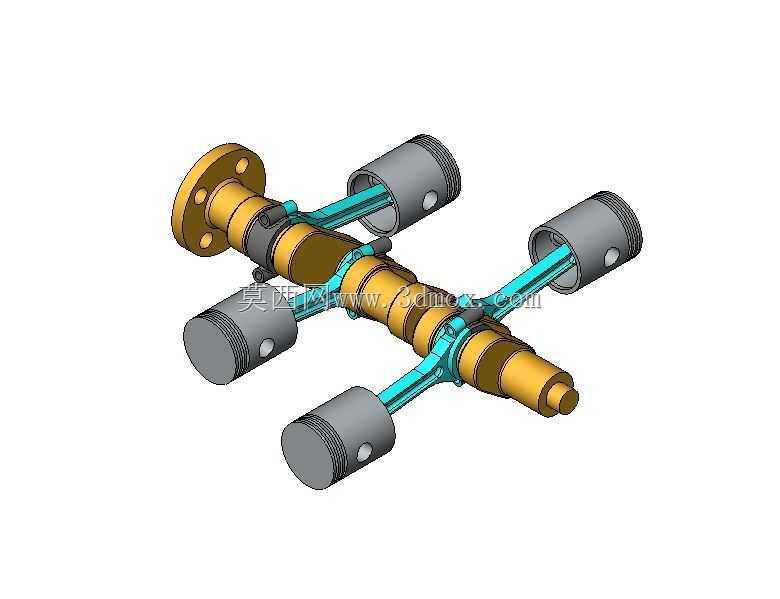

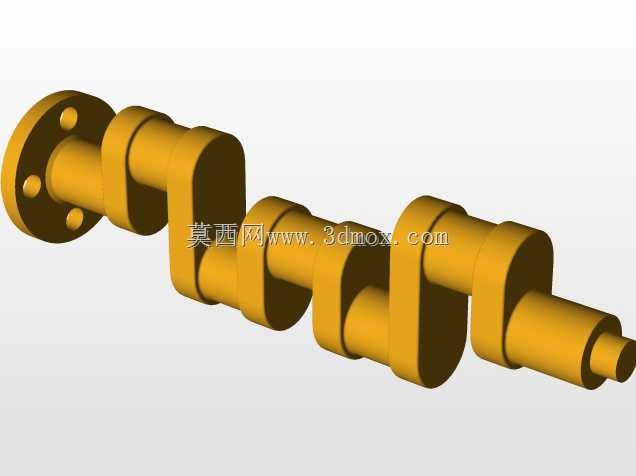

该结构为五缸星型排布的活塞发动机核心传动组件，多用于轻型通航飞机、航空模型动力单元，也可作为小型特种动力装备的核心做功模块，适配对径向尺寸要求宽松、轴向安装空间受限的动力布局场景。从结构设计逻辑来看，采用周向等夹角排布气缸的方案，能在同等排量下大幅缩短整机轴向长度，让动力输出端的载荷分布更均匀，相比直列排布的同功率机型，曲轴受力点沿周向分散，单段曲柄承受的交变载荷峰值可降低约四成，能有效减少主轴颈的疲劳磨损风险。整套组件的核心做功路径清晰：混合气体在气缸内燃烧膨胀推动活塞做直线往复运动，通过铰接在活塞销上的连杆将力传递到曲轴的曲柄销位置，把直线运动转换为曲轴的旋转扭矩，最终从曲轴前端的法兰盘输出动力，法兰盘上预留的螺栓孔可直接匹配螺旋桨连接座或后续减速机构的输入接口，安装时需保证法兰端面与曲轴轴线的垂直度公差控制在0.02mm以内，避免输出端出现偏载振动。设计过程中，连杆采用了分叉式主副连杆布局，避免多连杆同铰接点带来的干涉问题，每根连杆的大小头孔中心距经过严格配重核算，整套运动组件的动平衡精度需达到G2.5级，才能保证高转速工况下的运行平稳性。曲轴采用分段式轴颈设计，主轴颈位置预留了润滑油道通孔，可对接机匣内部的压力润滑回路，保证高速运转时各摩擦副能得到持续的润滑油供给。活塞部分采用了带两道气环一道油环的环槽设计，活塞销孔采用偏心布置，能减少活塞换向时对气缸壁的拍击异响。安装边界方面，整套组件的最大径向尺寸由最外侧活塞的运动止点决定，轴向安装尺寸从曲轴前端法兰面到尾端轴头端面计算，装配时需保证各气缸轴线与曲轴轴线的共面度偏差不超过0.03mm，避免连杆运动时出现卡滞。这类星型结构的动力组件相比同排量直列机型，迎风面积更大，在航空应用场景中可直接利用迎面气流完成气缸散热，无需额外布置复杂的水冷管路，能有效降低动力系统的整体重量，提升功重比。在建模过程中，各运动部件的配合间隙经过严格校核，活塞与气缸壁的配合间隙、连杆大小头与销的配合间隙、曲轴主轴颈与轴承的配合间隙都按照通用内燃机的设计规范取值，可直接用于原理验证、教学演示或小型动力装备的结构参考。
