起重作业用弯柄式承载吊钩结构

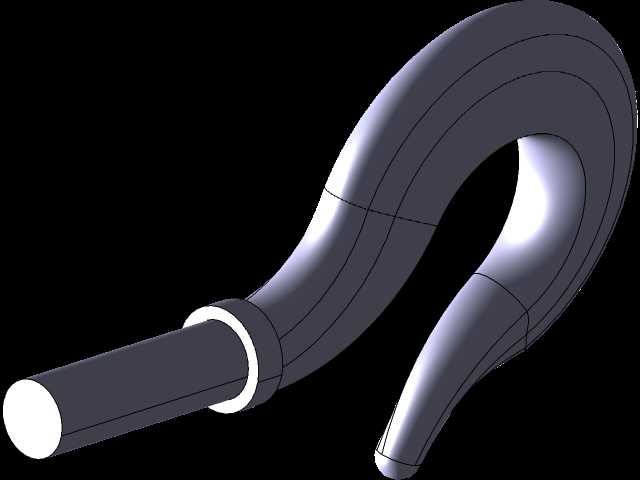

在厂区物料转运、港口集装箱装卸、建筑施工构件吊装、重型设备安装就位等各类涉及重物垂直提升与水平移位的作业场景中，吊钩是直接连接起重设备起升机构与被吊载荷的核心受力构件，其结构合理性直接关系到整套起重作业的安全冗余度。这款吊钩采用经典的弯柄C型钩身结构，钩身弧线经过曲率优化，在挂入钢丝绳吊索、链条索具、专用卸扣等配套吊具时，能让索具的受力方向自然沿钩身截面形心分布，避免局部应力集中导致的钩体变形或开裂风险。钩身直段部分为圆柱形连接端，设计时预留了与吊钩横梁、推力轴承、螺母组件配合的安装尺寸边界，直段外径与钩身危险截面的直径比例经过受力校核，能匹配对应额定起重量下的动载、静载载荷要求，直段末端的台肩结构可在安装时起到轴向定位作用，防止吊钩在起升过程中出现轴向窜动。钩身靠近直段的位置设置了环形凸台结构，该结构一方面可作为安全锁片的安装定位基准，配套的弹簧式安全锁扣可沿凸台边缘转动，在吊具挂入后自动封闭钩口开口区域，避免作业过程中索具因晃动、偏载从钩口脱出，另一方面凸台结构也能对钩身与直段的过渡区域起到局部加强作用，抵消该区域因截面形状变化产生的应力集中效应。从设计逻辑来看，这款吊钩的建模过程完全遵循锻造吊钩的实际加工工艺路径，先通过扫掠命令生成钩身的基础实体，再对各段过渡区域做圆角处理，所有曲面过渡均保持平滑连续，不存在建模过程中常见的尖锐棱角、曲面缝隙等问题，可直接导入有限元分析软件做静力学仿真，校核不同载荷角度下的应力分布、变形量参数，也可用于起重设备的虚拟装配调试，验证吊钩与滑轮组、起升卷筒、钢丝绳缠绕路径的匹配关系。在实际选型应用中，这类吊钩的安装边界需要匹配对应吨位的吊钩螺母锁紧尺寸，钩身开口尺寸要适配常用索具的卸扣直径、钢丝绳套环尺寸，避免出现吊具无法挂入或者挂入后间隙过大导致索具晃动幅度过大的问题，同时钩身的弯曲半径要保证索具受力时不会出现过小的弯折角度，防止钢丝绳因弯折半径不足出现断丝、链条因局部受力过大出现链环变形的情况。日常作业场景中，这类吊钩可适配桥式起重机、门式起重机、汽车起重机、履带起重机等多种起重设备的起升端，既可以用于工厂车间内的模具、工件吊装转运，也能在户外基建场景中完成钢筋构件、预制件的吊装作业，其结构形式经过长期工程应用验证，受力路径清晰，维护检修时只需重点检查钩身危险截面的磨损量、开口变形量、表面裂纹情况即可，不需要复杂的拆解检测流程。
