起重作业用滑轮式吊钩组件结构设计

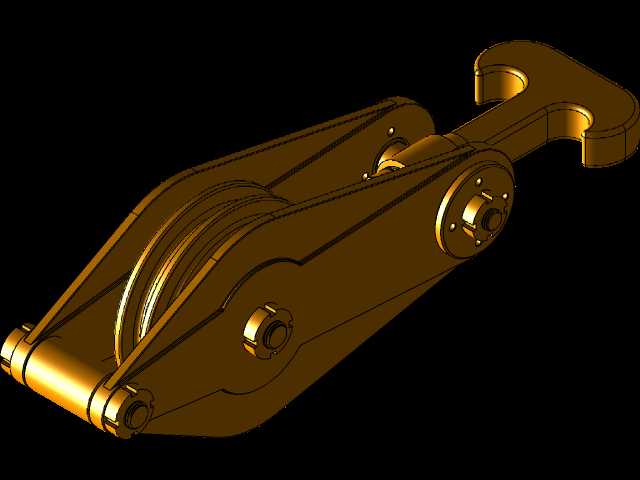

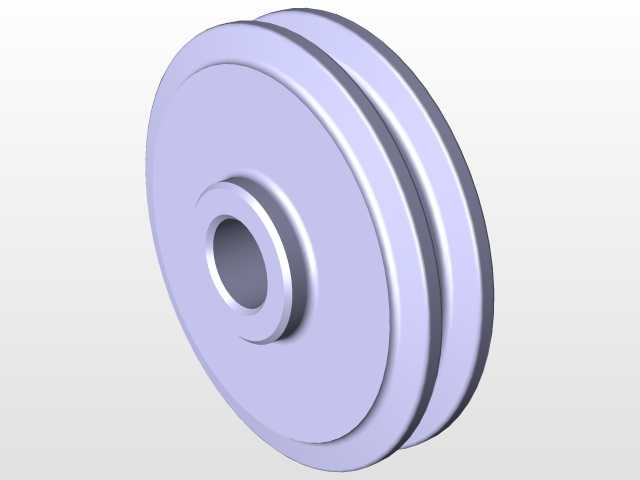

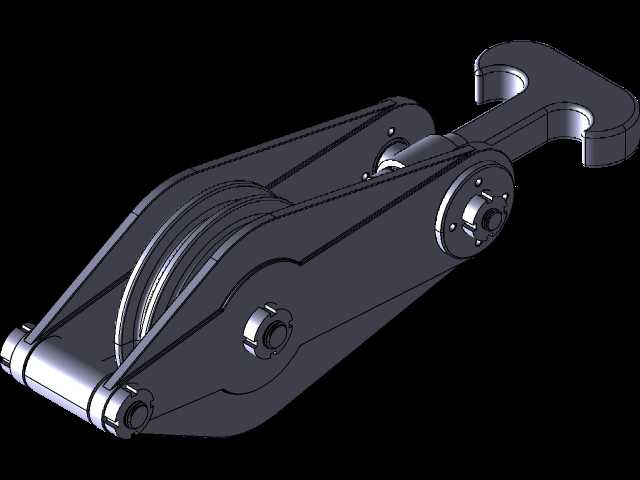

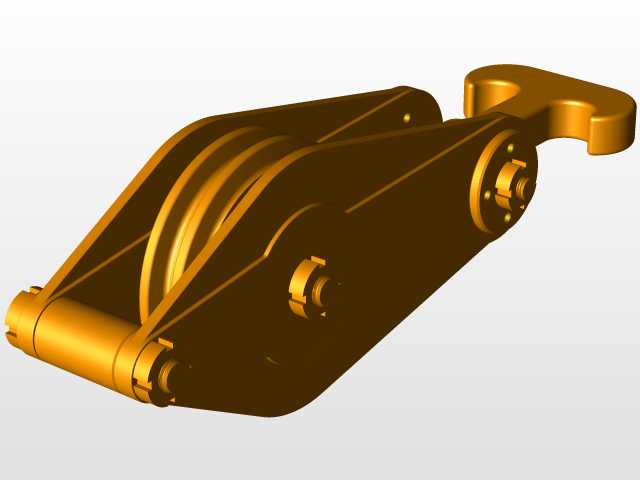

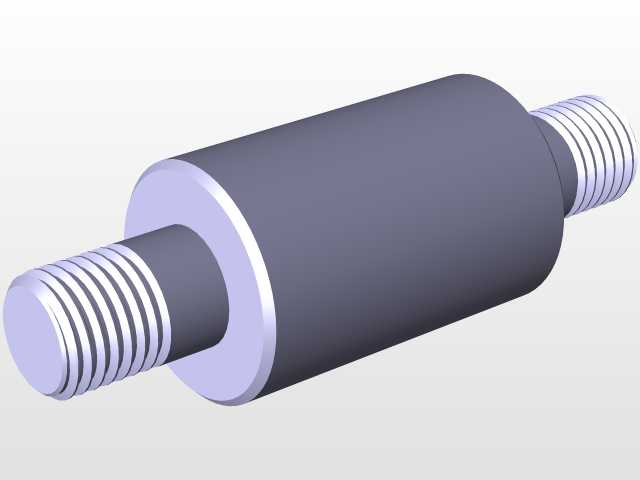

在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里，吊钩是直接连接起重设备与被吊载荷的核心受力部件，其结构合理性直接决定作业过程的载荷稳定性与操作安全性。这款吊钩组件集成了定滑轮结构与安全闭锁装置，整体采用双侧板式夹装的结构形式，滑轮嵌装在两块对称布置的侧板之间，上端预留的销轴安装位可直接与起重设备的起升动臂端或者钢丝绳末端吊座连接，下端钩体与侧板通过销轴铰接，可在作业过程中随载荷摆动方向自适应调整角度，避免吊索出现额外的扭转应力。从设计逻辑来看，双侧板的夹装结构能够将滑轮承受的钢丝绳径向载荷均匀分散到两块侧板上，相比单侧板悬臂式滑轮结构，整体抗侧向载荷的能力提升明显，能够适配作业现场偶尔出现的斜拉起吊工况，降低结构变形失效的风险。滑轮的轮槽尺寸匹配常规起重钢丝绳的直径范围，轮槽边缘做了圆弧过渡处理，避免钢丝绳在收放过程中出现硬弯折，延长钢丝绳的使用寿命。钩体位置配备的弹簧式安全锁，在无外力操作时会自动封闭钩口，能够防止挂接在钩内的钢丝绳吊索、链条索具或者吊装带在作业晃动过程中从钩口滑脱，即使出现载荷短暂晃动、吊索松弛的情况，也能保证索具始终处于钩体承载范围内。在安装边界方面，上端销轴孔的同轴度公差控制在合理范围内，安装时只需匹配对应直径的连接销轴，加装防脱开口销即可完成与上部起升结构的连接，不需要额外加工适配结构；下端钩体的开口尺寸适配常规规格的卸扣、吊环连接，能够兼容市面上多数通用吊装索具的连接尺寸。日常维护时，只需定期检查滑轮转动灵活性、侧板连接销轴的紧固状态、安全锁的弹簧复位性能，即可保证组件长期稳定运行，不需要复杂的拆解维护流程。这类吊钩组件的额定载荷覆盖常规中小吨位起重作业需求，可直接配套在桥式起重机、门式起重机、小型移动吊机的起升机构末端，也可作为电动葫芦的下端吊具使用，在吊装作业时，滑轮结构能够改变钢丝绳受力方向，降低起升过程的钢丝绳磨损，同时减少起升阻力，让起升动作运行更平稳。
