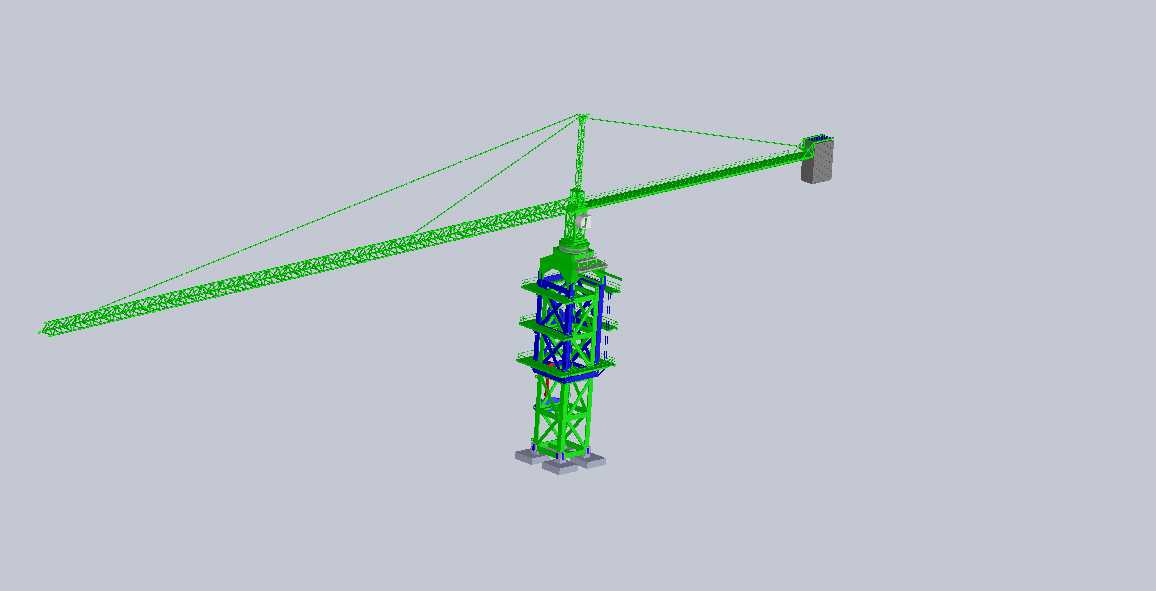

重型塔式起重机EX100T结构三维设计

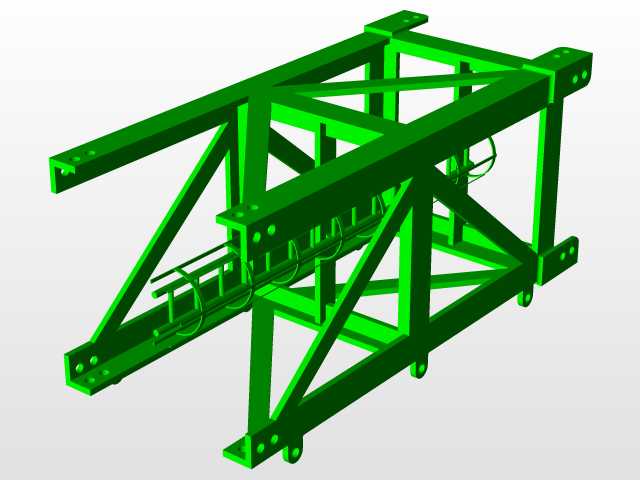

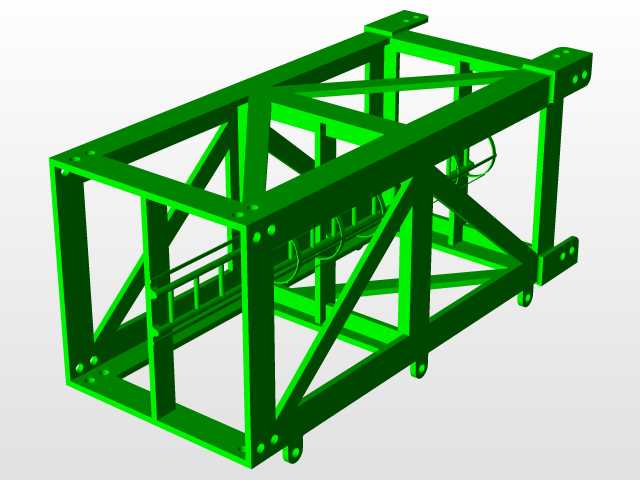

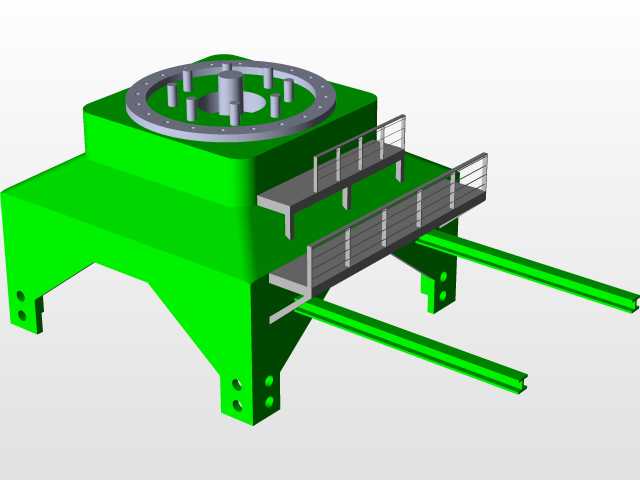

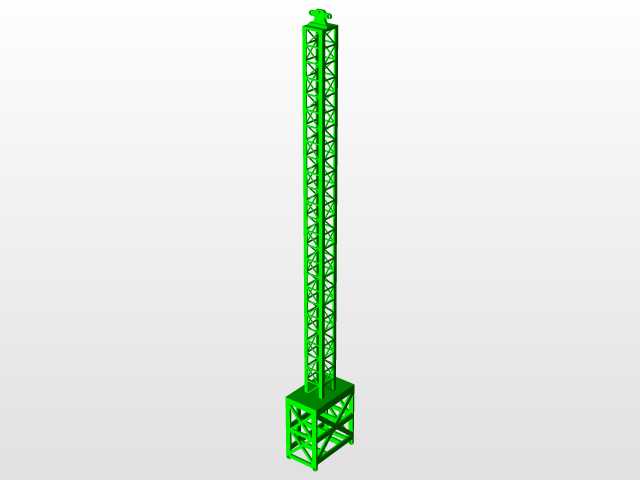

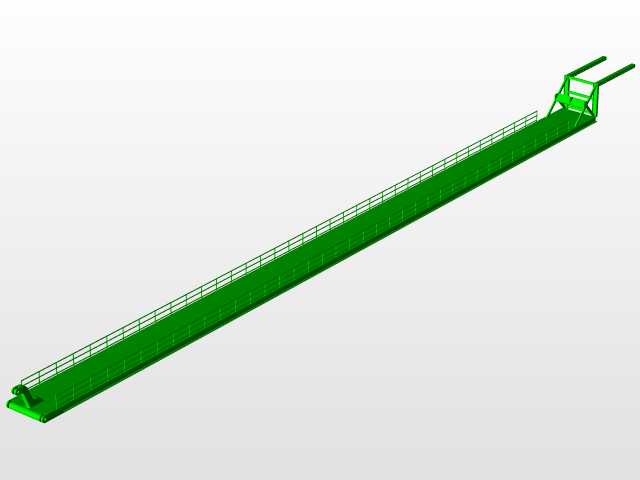

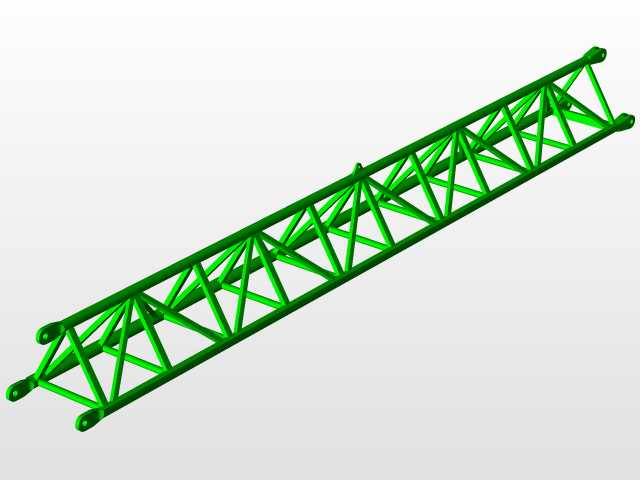

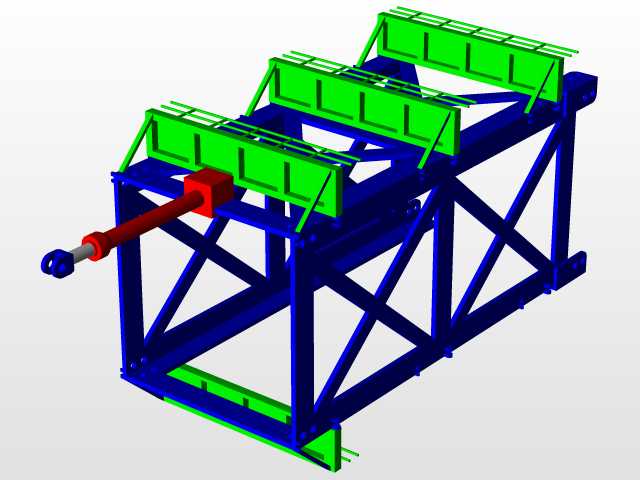

该重型塔式起重机主要面向超高层建筑施工、大型工业厂房搭建、大跨度桥梁构件吊装等重载作业场景，这类场景往往需要在有限的施工场地内完成数十吨级构件的垂直提升与水平精准就位，对设备的起重能力、作业覆盖半径、结构稳定性都有极高要求。设备核心用途是在固定作业半径内，完成从地面到高空作业面的建材、预制构件、施工机具的转运，相比传统履带吊、汽车吊，它能依托附着结构随建筑施工进度逐步顶升，无需反复移位，适配超高层项目长周期连续作业的需求。从功能特性来看，该机型额定起重量可达百吨级，起重臂采用变截面桁架结构，在保证大跨度覆盖能力的同时尽可能降低自重，减少上部结构对塔身的弯矩载荷；塔身采用标准节模块化拼接设计，每节标准节都设置了可靠的销轴连接定位结构，既方便现场逐节顶升加节，也能保证不同高度下塔身的整体刚度，抵抗作业过程中的风载与起制动冲击载荷；平衡臂端配置了对应重量的配重块，可根据不同作业半径下的起重量动态调整配重配置，避免整机出现倾覆风险。设计过程中优先考虑了现场安装的边界条件：底部采用十字形底架与混凝土基础预埋螺栓连接，基础预埋点位的尺寸公差严格控制在毫米级，保证底架安装后塔身的垂直度偏差符合工程规范要求；附着装置的连接点位预留了足够的调节余量，可适配不同建筑外立面的附着距离，避免因建筑结构偏差导致附着杆无法安装。外形尺寸设计上，起重臂覆盖半径可满足大型施工场地的全域作业需求，塔顶高度预留了足够的安全距离，避免吊钩起升极限位置与起重臂结构发生干涉；操作室设置在塔身中上部位置，保证操作人员对作业面有充足的视野，同时减少起吊作业过程中结构振动对操作的影响。整个结构的受力传递路径经过反复校核，从起重臂拉杆到塔顶结构，再到塔身标准节、底架基础，每一处连接节点的载荷都做了冗余设计，可应对施工现场复杂多变的载荷工况，比如突发阵风、构件起吊时的动载荷冲击等情况，保证设备作业全过程的结构可靠性。
