小型润滑油输送泵结构设计

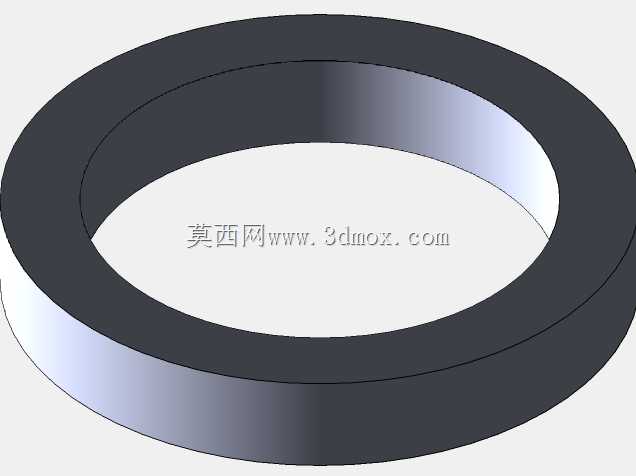

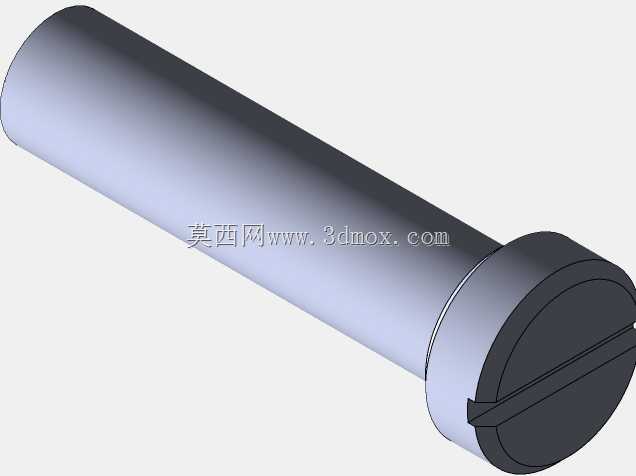

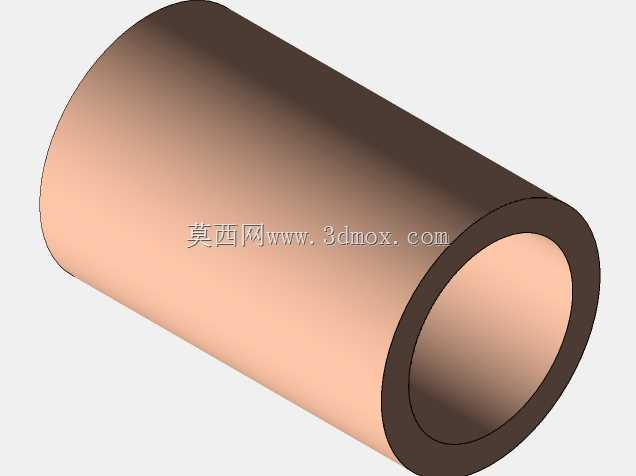

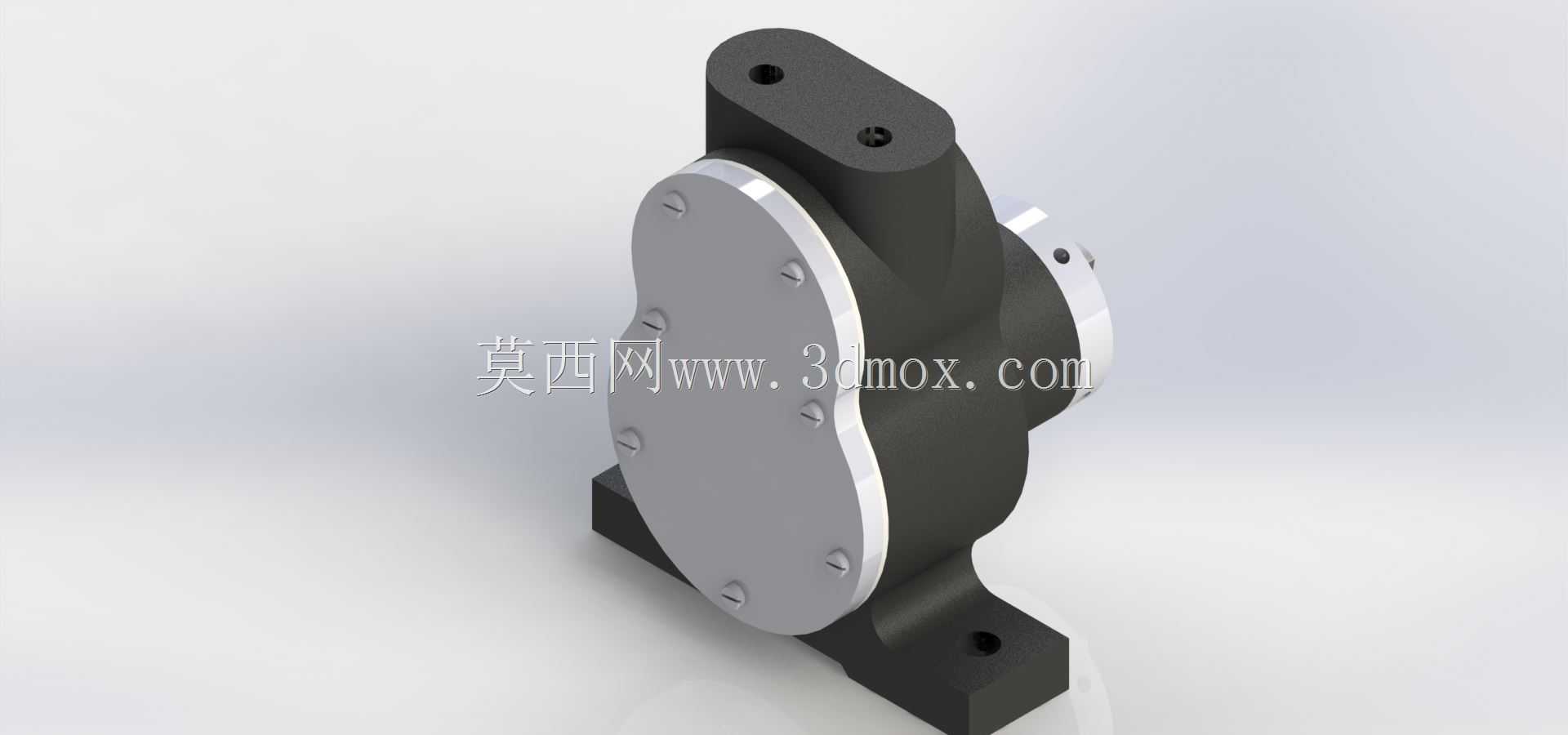

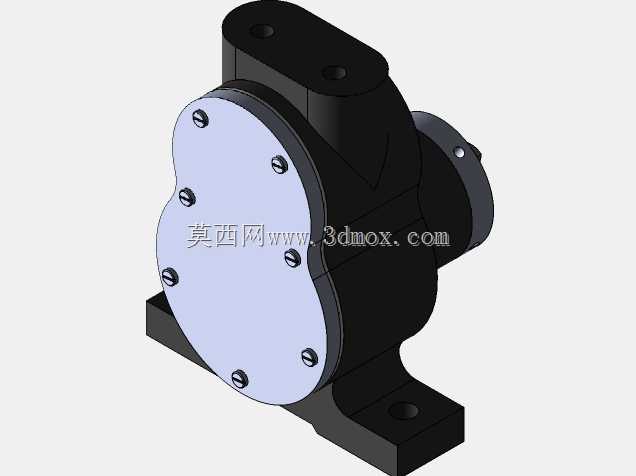

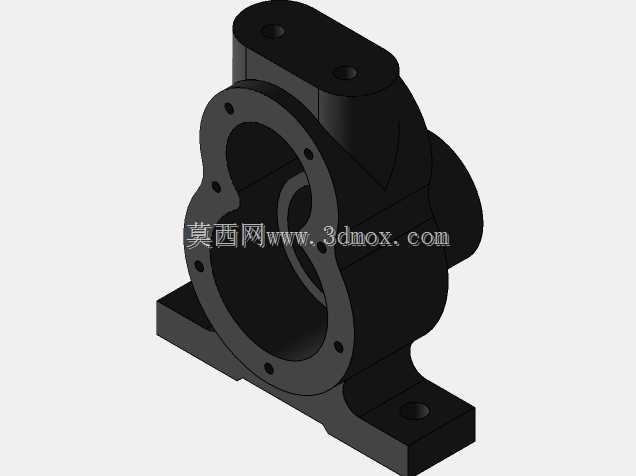

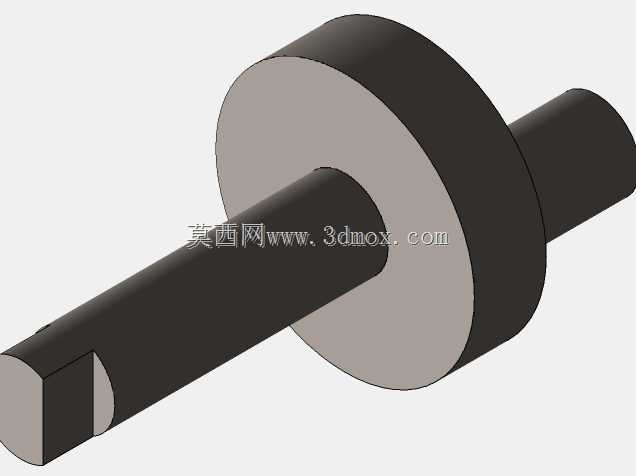

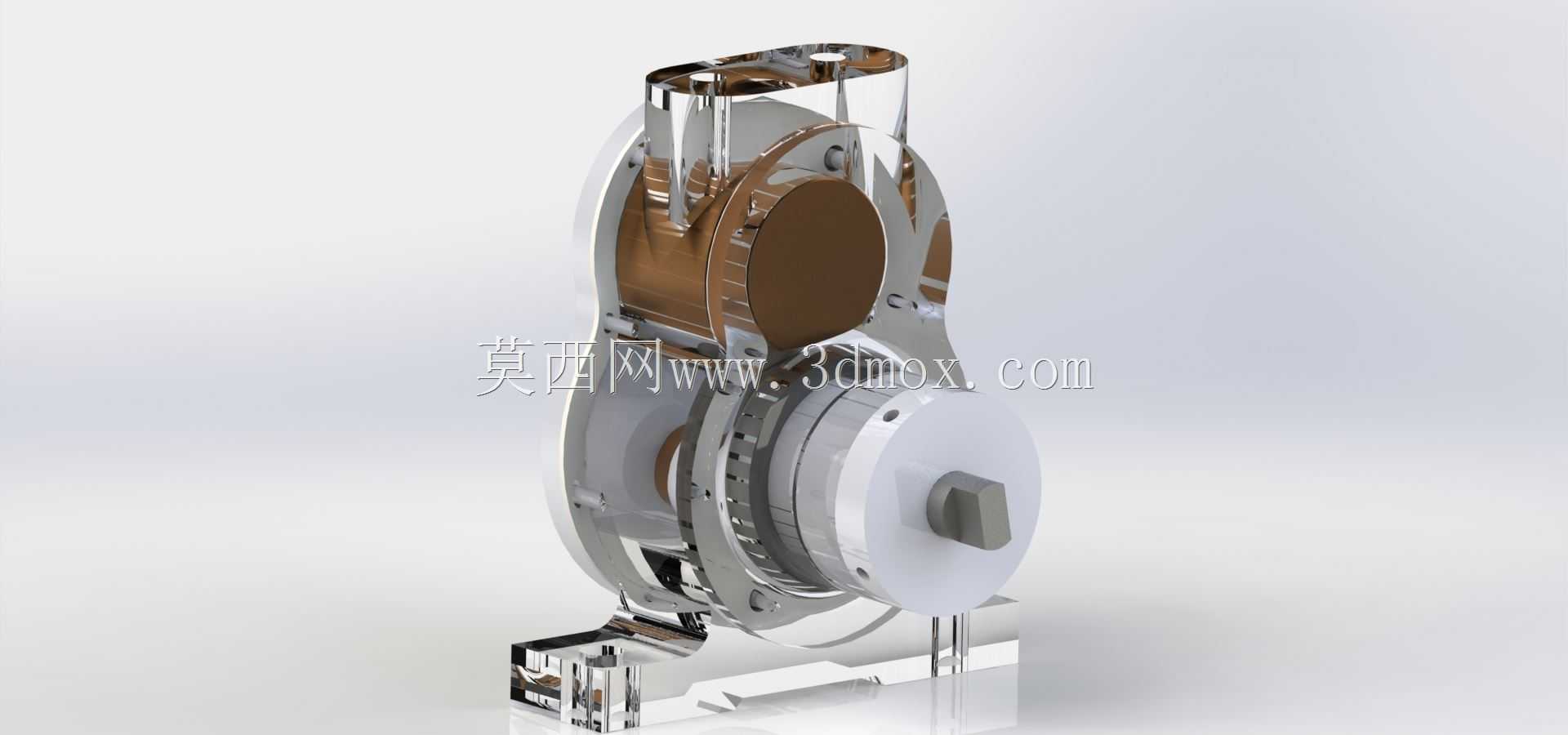

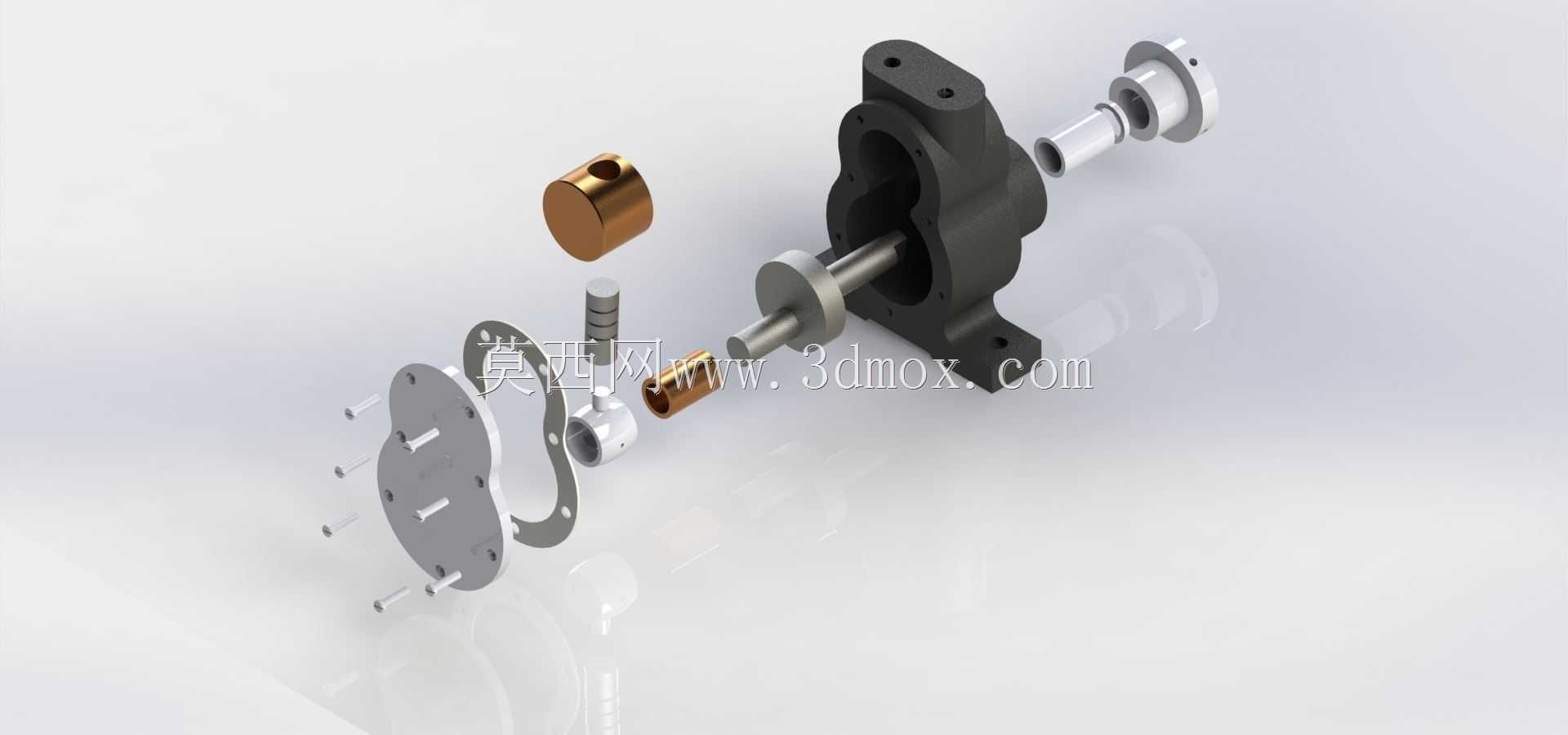

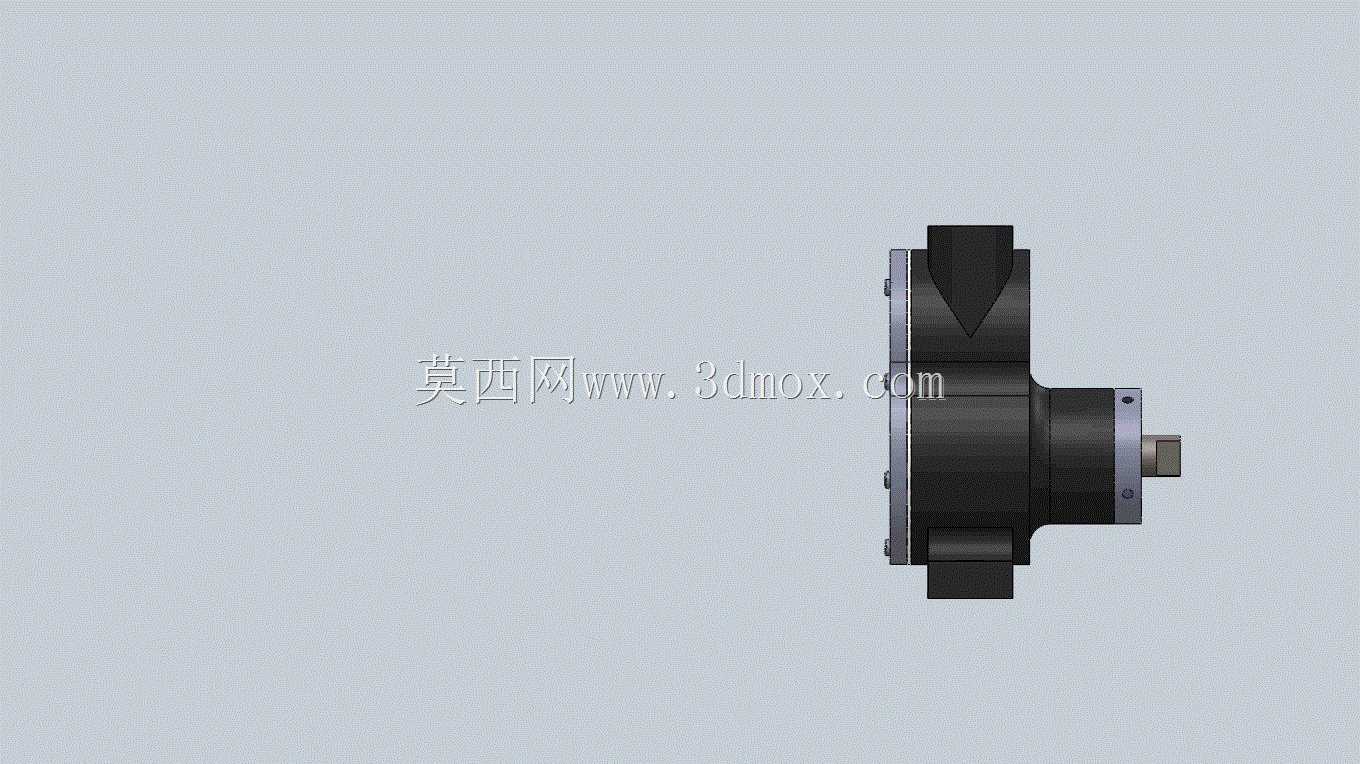

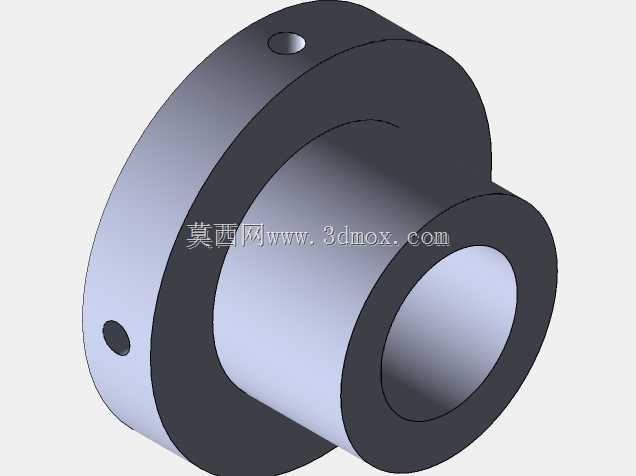

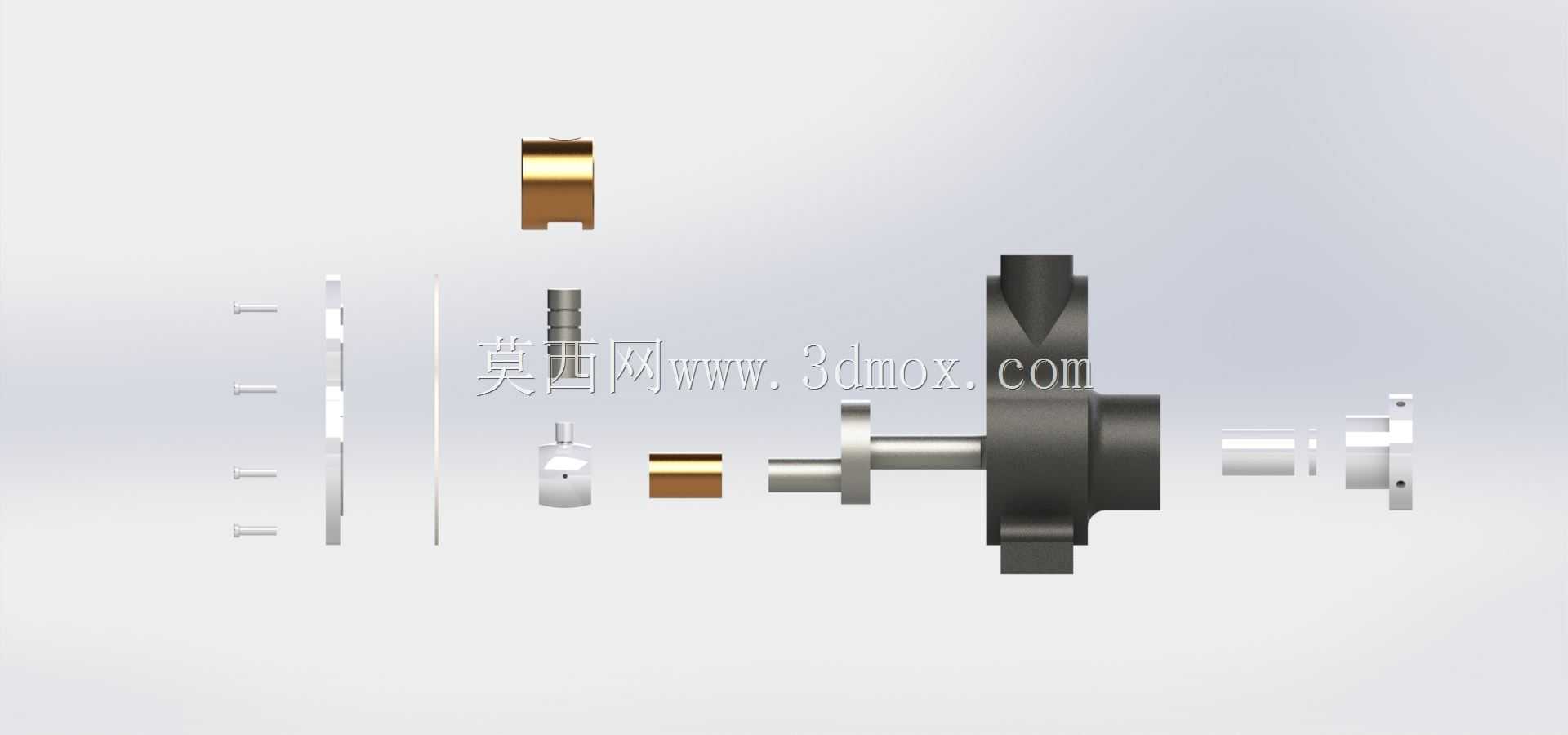

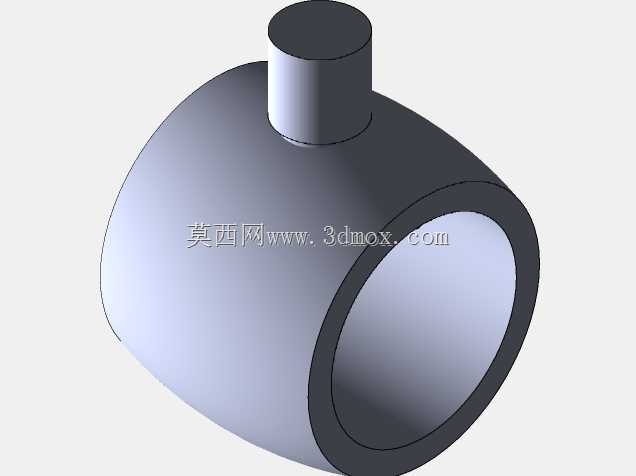

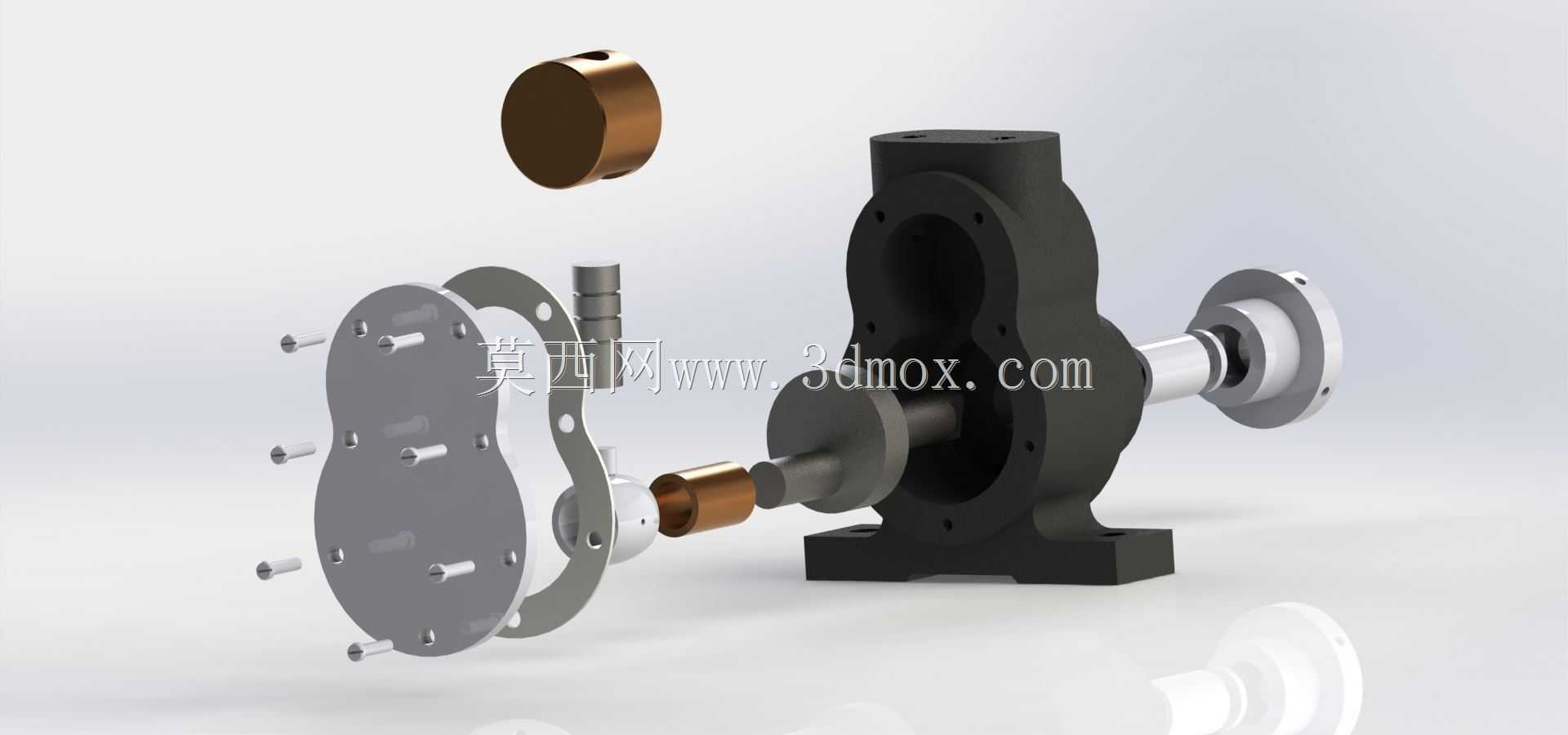

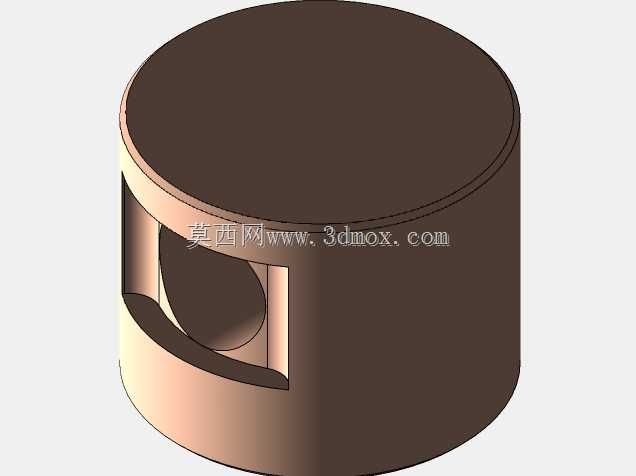

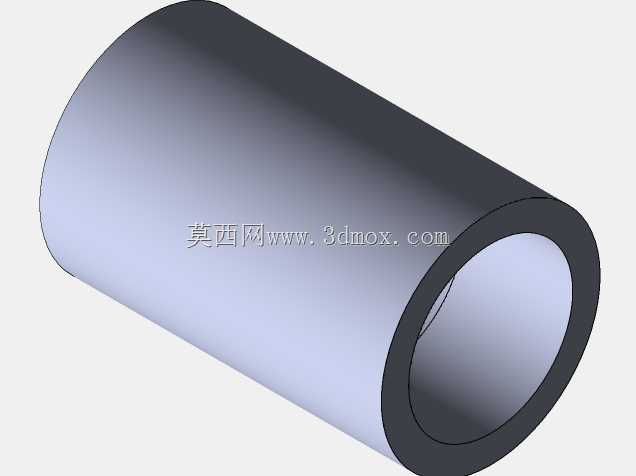

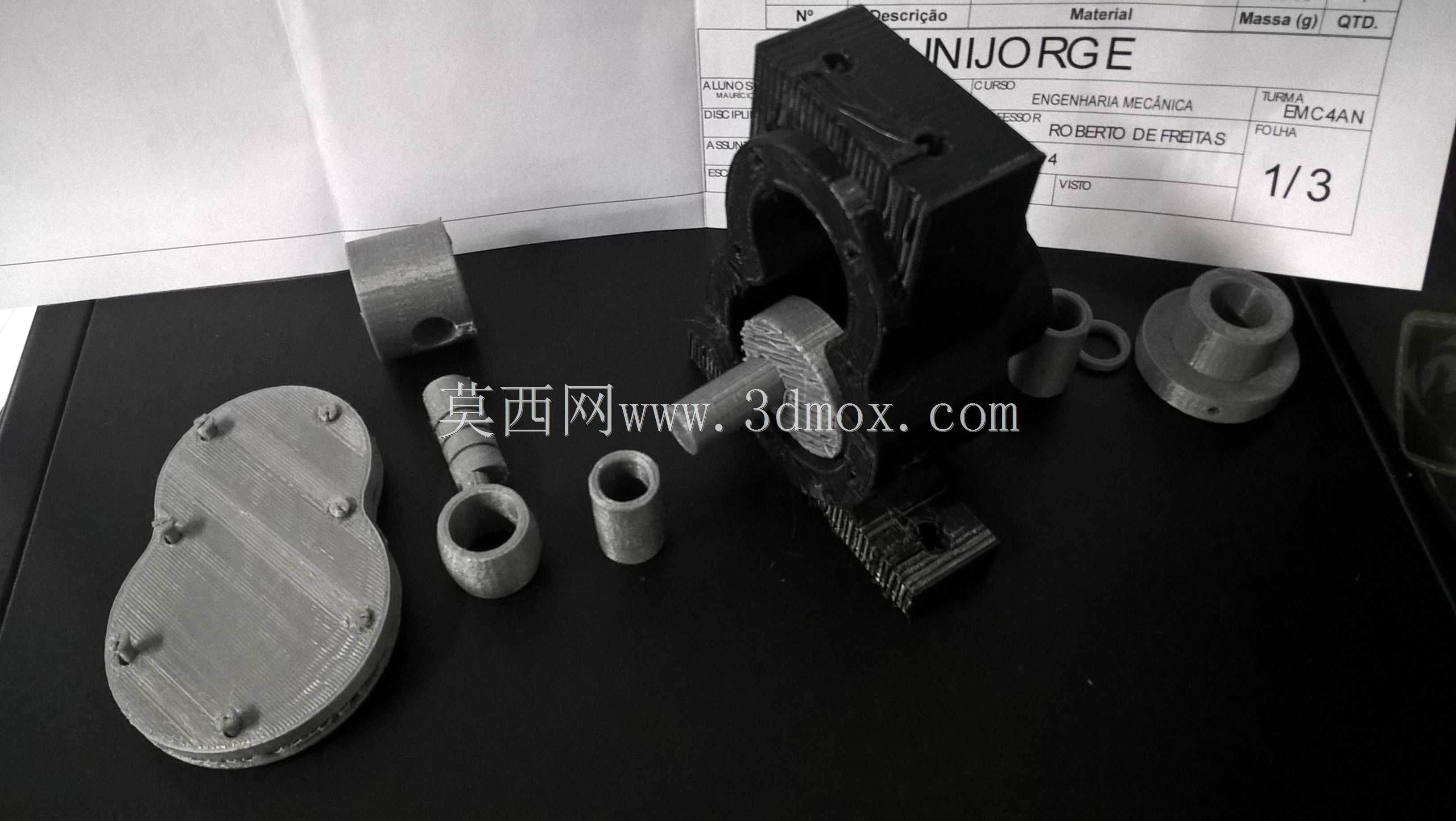

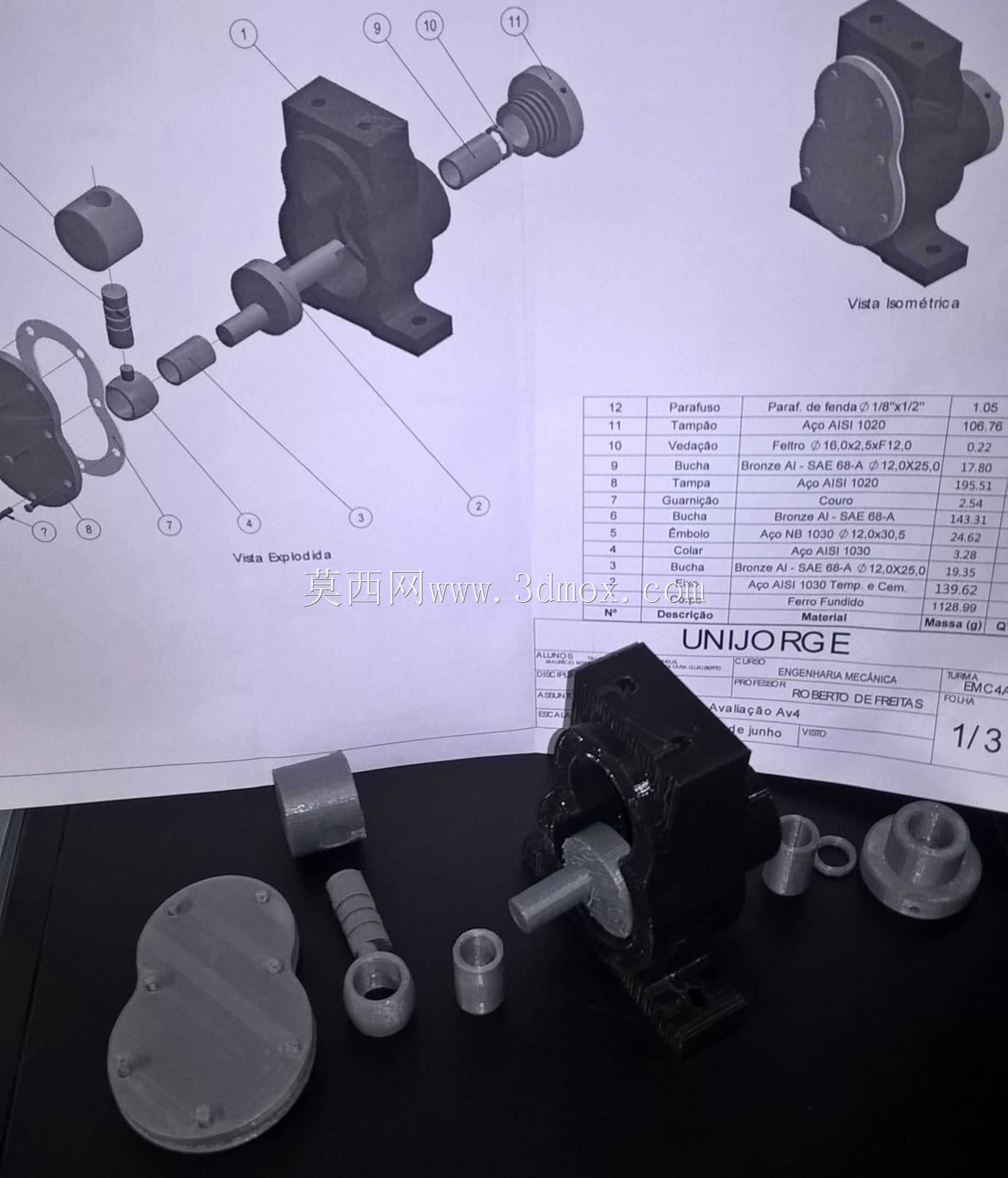

这款小型润滑油泵主要面向中小型动力设备的集中润滑场景设计，常见应用在小型内燃机、工业齿轮箱、紧凑型液压站的润滑回路中，负责将润滑油以稳定压力输送到各摩擦副点位，避免运动部件出现干磨、高温抱死等故障。从结构布局来看，泵体采用集成式铸铝壳体设计，进出油口采用对称侧置布局，安装时可根据管路走向选择对应接口，无需额外加装转向接头，能有效压缩管路布置的占用空间。泵的动力输入轴采用单出轴设计，轴端预留标准平键槽，可直接通过联轴器对接电机输出轴，也可通过同步带轮从设备主轴取力，适配不同安装空间的动力接入需求。设计阶段重点考虑了泵的自吸性能，进油腔设置了偏心容积结构，在泵启动瞬间即可形成足够负压，将低位油箱内的润滑油吸入泵腔，无需提前灌泵引油，大幅降低了设备初次调试和日常维护的操作难度。泵体的连接法兰采用止口定位设计，安装时止口与安装基座的定位孔配合即可保证同轴度，无需反复调整找正，能有效减少轴封因同轴度偏差出现的异常磨损。从安装边界来看，泵体的最大外轮廓尺寸适配小型设备的安装空间，壳体上预留的四个安装孔采用等距分布设计，可兼容垂直安装、水平安装两种固定方式，不会因为安装姿态变化影响泵的供油效率。内部的转子组件采用间隙配合设计，运动部件之间预留了合理的热膨胀间隙，在润滑油温升至常规工作温度区间时，不会出现转子卡滞的问题，同时配合端面的密封结构，能有效减少泵的内泄漏，保证额定转速下的供油压力稳定。泵的出油侧内置了简易溢流结构，当后端油路出现堵塞导致压力超限时，可自动将多余油液导回进油腔，避免泵体或后端管路因压力过高出现损坏，无需在外部管路上额外加装溢流阀，进一步简化了润滑回路的结构。在细节设计上，轴伸端采用双唇口油封结构，既可以防止泵内润滑油向外渗漏，也能阻挡外部的粉尘、水汽进入泵腔污染油液，适配多粉尘、潮湿的工业车间使用场景。壳体表面做了氧化处理，在长期接触润滑油的环境下不会出现锈蚀剥落，延长了泵的整体使用寿命。
