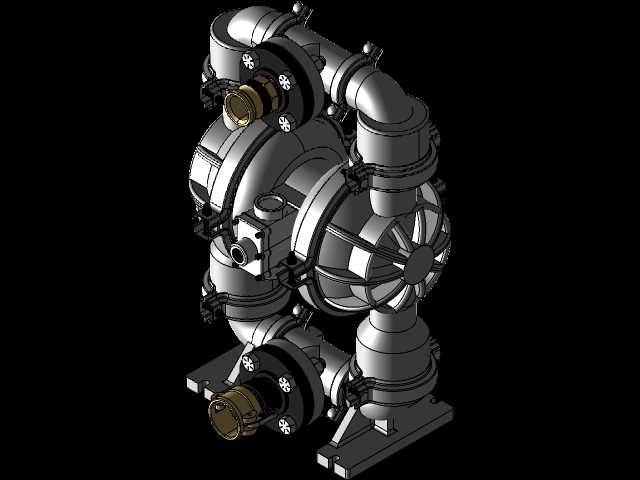

威尔登P8双隔膜气动输送泵结构

这款双隔膜泵的结构设计，首先要匹配化工、涂装、污水处理这类工况的输送需求，毕竟这类场景常涉及带颗粒、高粘度甚至带轻微腐蚀性的介质，普通离心泵容易出现叶轮磨损、密封泄漏的问题，隔膜泵靠隔膜往复运动改变腔室容积来吸排介质，过流部件不直接接触运动密封件，能很好适配这类复杂介质的输送。从结构布局来看，整体采用对称式双腔设计，两侧隔膜通过中间的连杆联动，配气阀组集成在泵体中部，压缩空气进入配气阀后交替推动两侧隔膜做往复运动，一侧腔室容积增大形成负压吸入介质时，另一侧腔室容积缩小将介质压出管路，这种工作原理决定了泵不需要灌泵引水，自吸能力较强，启动时不需要提前灌注介质，适合槽罐低位抽料、移动式转料这类场景。安装边界上，底部的一体式安装底座预留了标准螺栓固定孔位，进出口采用法兰式连接结构，对接常规工业管路不需要额外做非标转接，整体重心落在底座中心位置，运行时的振动幅度较小，不需要做额外的重型减震基础，现场安装时只要保证进出口管路同轴度，避免管路应力拉扯泵体接口即可。外形上的流道设计做了圆弧过渡处理，没有直角死区，介质在腔室内流动时不会出现积料滞留的问题，输送含固体颗粒的浆料时，不容易出现颗粒卡滞、堵塞流道的情况。两侧的隔膜压盖采用对称螺栓紧固结构，后期更换隔膜时不需要拆解整个泵体，只要松开对应侧的压盖螺栓就能完成易损件更换，日常维护的操作门槛较低。泵体上部的配气机构做了集成化设计，没有外露的复杂气路管线，避免现场作业时磕碰损坏气路元件，进出气接口设置在泵体顶部，方便对接车间压缩空气管路，不需要从底部走管占用安装空间。从建模细节来看，所有紧固件的位置、密封槽的尺寸、接口的配合公差都按照实际产品的装配关系还原，做结构设计参考时，可以直接提取安装尺寸做管路布局、设备配套的干涉检查，也能通过拆解模型理解隔膜泵的配气逻辑、流道走向，对于刚接触流体输送设备选型的设计人员来说，能直观掌握这类泵的结构特点，选型时可以根据现场的输送扬程、流量需求，匹配对应的气源压力，不需要额外核算复杂的结构参数。
