30-60规格双槽工业铝型材结构

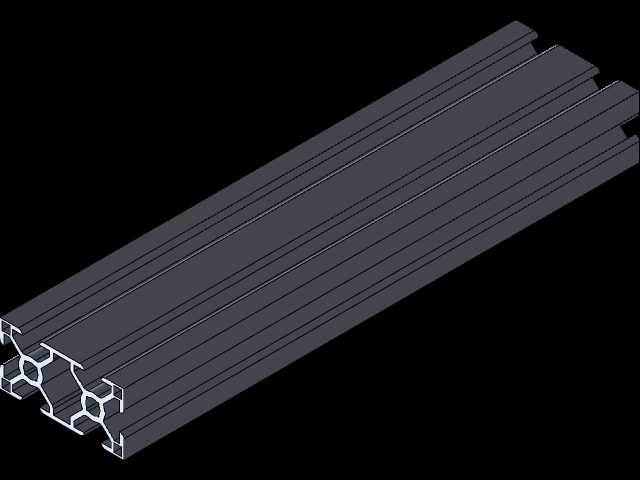

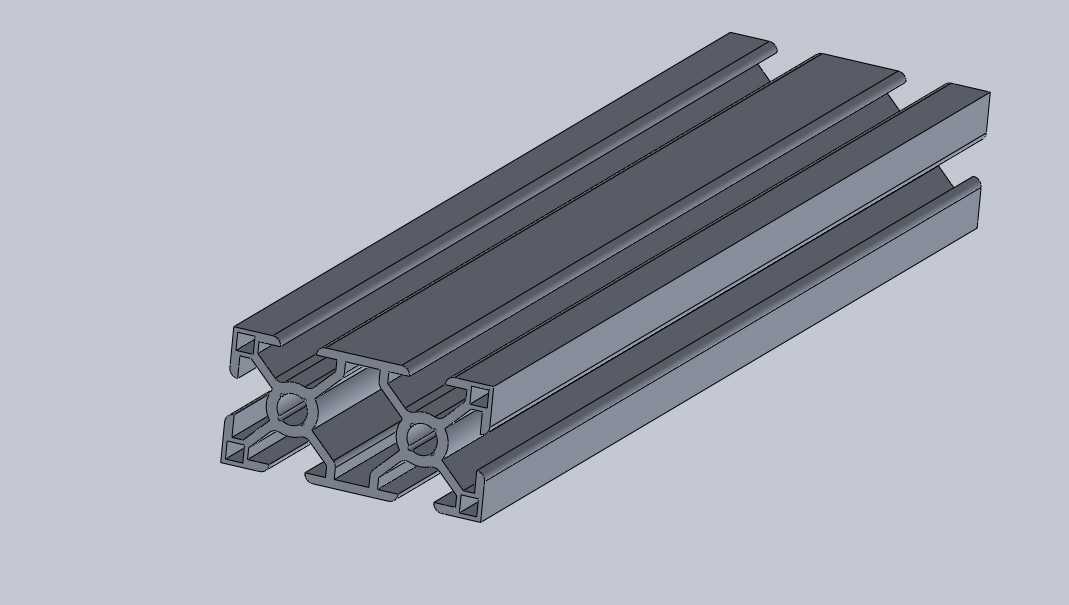

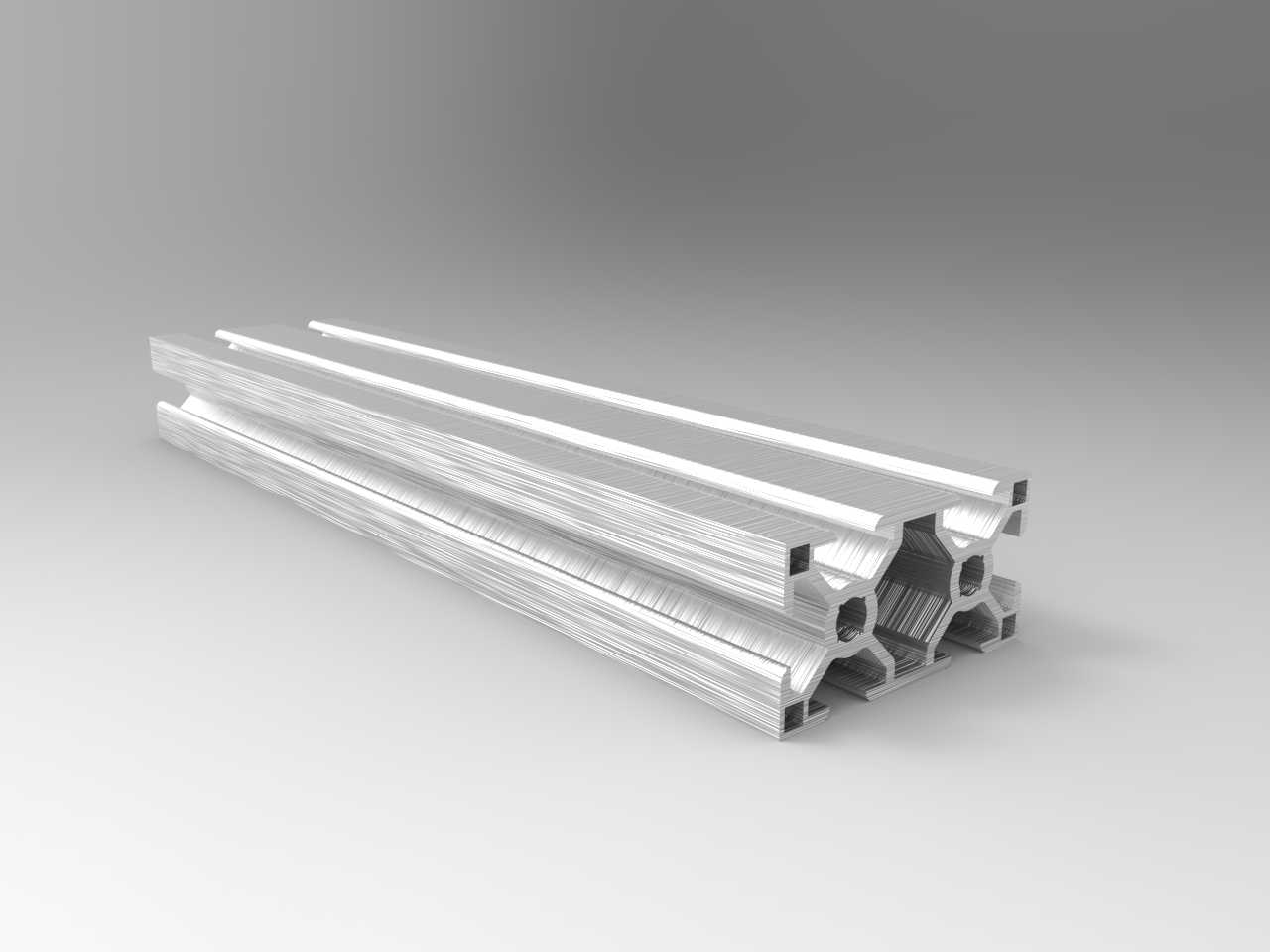

这款30-60截面的工业铝型材，是自动化设备机架搭建场景里的常用选型，日常多用于中小型输送线侧梁、设备防护栏立柱、检测工位工作台框架这类对承重与安装灵活性有均衡要求的结构部位。从截面设计来看，型材采用双列中空腔体布局，中间通过X型加强筋连接两个独立的30系列单元腔，既保证了60mm宽度方向的抗弯截面模量，又能控制整体重量，相比整腔实心结构减重近四成，同时不会损失垂直安装面的负载能力。型材两侧对称布置T型安装槽，槽口尺寸适配标准M6T型螺栓，相邻型材拼接时不需要额外打孔攻丝，直接将螺栓预置进槽道滑动到指定位置，配合角码、端盖等标准配件就能完成快速装配，后期改造调整时只需要松掉螺栓就能重新调整安装位置，不用像焊接钢结构那样做切割返工。在安装边界上，型材截面宽度为60mm，厚度方向为30mm，单根型材的端面预留有标准端盖安装卡位，拼接成框架时，相邻两根型材的拼接缝隙可以控制在0.2mm以内，配合专用的槽条密封条，还能满足洁净车间对设备框架缝隙积尘的防控要求。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括槽道的内倒角、加强筋的过渡圆角、腔体壁的均匀壁厚——实际挤压生产时，壁厚差控制在0.1mm以内才能保证挤出后的型材直线度达标，不会出现弯曲扭拧的缺陷，建模时特意保留了这些工艺特征，方便后续做有限元受力分析时，能得到更贴近实际工况的仿真结果。日常选型时，这款型材常和3030铝型材搭配使用，作为框架的主梁承担主要负载，3030作为辅梁做横向支撑，搭配脚轮、脚杯就能组成可移动或固定的设备机架，在电子组装生产线、小型实验台架、非标自动化设备的外围防护结构里应用十分广泛。型材表面的阳极氧化层厚度默认按12μm建模，对应常规工业环境下的防腐蚀要求，如果是在潮湿或者有弱腐蚀介质的车间使用，还可以在模型基础上调整氧化层参数，匹配对应的表面处理工艺要求。
