60×60规格工业铝型材结构设计

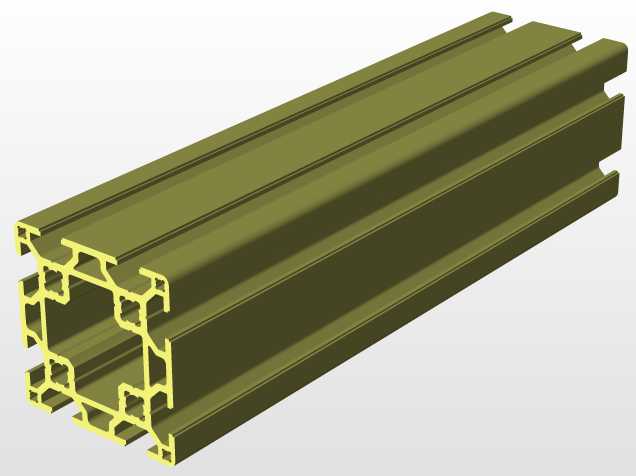

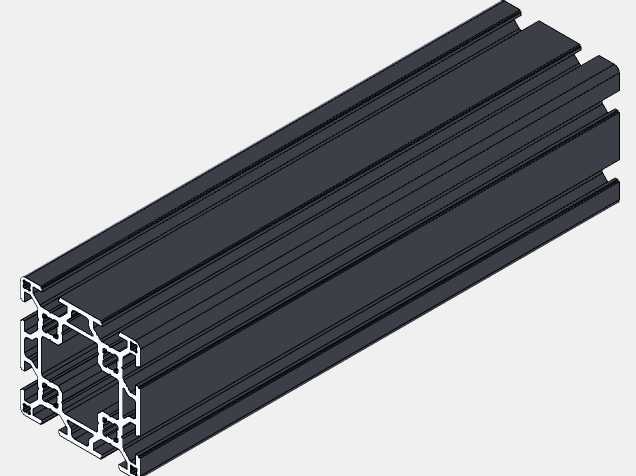

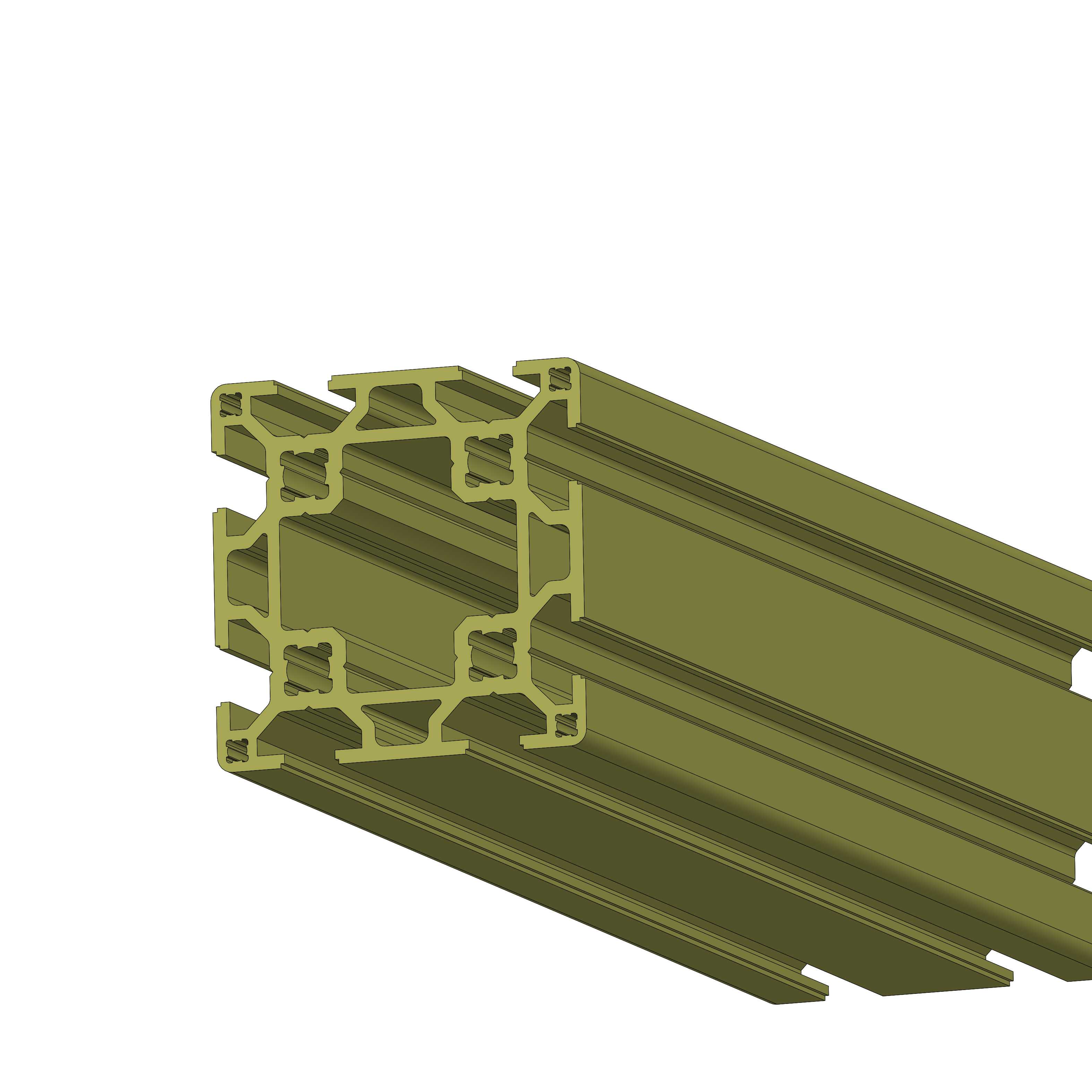

这款60×60规格的工业铝型材，是自动化设备机架搭建场景中应用极为广泛的一款型材，日常做设备外框、防护栏骨架、流水线支撑腿、工作台台面框架的时候，选这款型材的频次非常高。从截面结构来看，这款型材采用了多腔室中空设计，四个端面都预留了标准的T型槽位，槽口尺寸适配行业通用的T型螺栓、滑块螺母，不需要额外做焊接或者打孔攻丝，组装的时候只需要把配套的紧固件卡入槽内，就能快速完成各段型材的拼接，后期如果需要调整框架尺寸、增减安装点位，只需要松开对应位置的紧固件就能重新排布，比传统的方管焊接框架灵活度高很多。设计这款型材截面的时候，重点平衡了承重性能和整体自重，中间的加强筋排布经过力学校核，在60mm的截面宽度下，垂直方向的静载承重可以满足多数中小型自动化设备的机架需求，同时中空的结构能把整米重量控制在合理区间，搬运、组装的时候不需要大型起重设备，两名装配工人就能完成整段型材的抬运定位。安装边界上，这款型材的外接尺寸严格控制在60mm×60mm，端面的安装孔位、槽口中心距都遵循行业通用的安装规范，和同系列的角码、端盖、脚轮安装板、连接板等配件完全适配，不需要单独做定制加工件就能完成整架组装。实际应用中，这款型材不仅可以做设备的主支撑框架，还可以用来做设备内部的走线槽安装载体，T型槽内可以嵌入走线槽盖板，把设备的电源线、信号线全部收纳在槽内，既美观又能避免线缆被运动部件剐蹭破损。做防护围栏的时候，只需要在槽内嵌入密封条或者亚克力板安装条，就能快速固定透明防护板，不需要额外做框架打孔，安装效率比焊接结构提升数倍。另外这款型材的表面做了阳极氧化处理，日常在车间环境下使用不容易被腐蚀氧化，长时间使用也不会出现表面锈迹脱落的问题，清洁的时候只需要用干布擦拭就能去掉表面的灰尘油污，维护成本很低。做三维建模的时候，这款型材的模型严格按照实际截面尺寸绘制，槽口的倒角、加强筋的壁厚、端面的工艺缺口都和实物一致，选型的时候可以直接调取模型装配到设备整体方案里，不需要重新绘制截面，能大幅缩短前期方案设计的周期，装配验证的时候也能直接检查型材和其他部件的安装干涉问题，避免后期加工组装的时候出现尺寸不匹配的问题。
