20×80规格V形槽工业铝型材结构设计

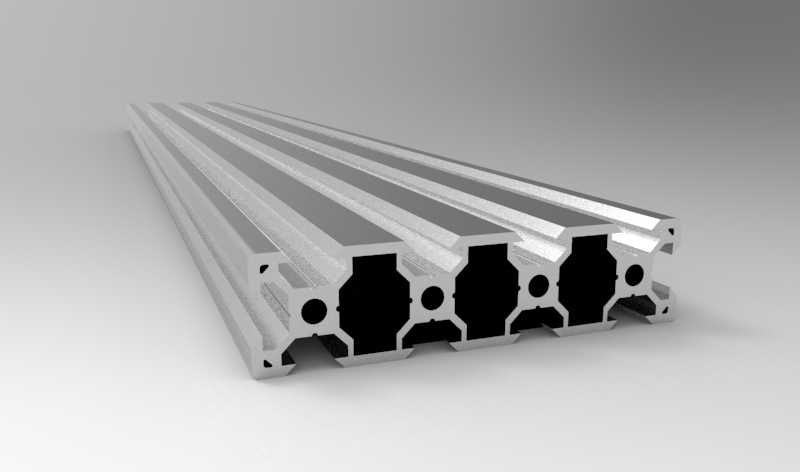

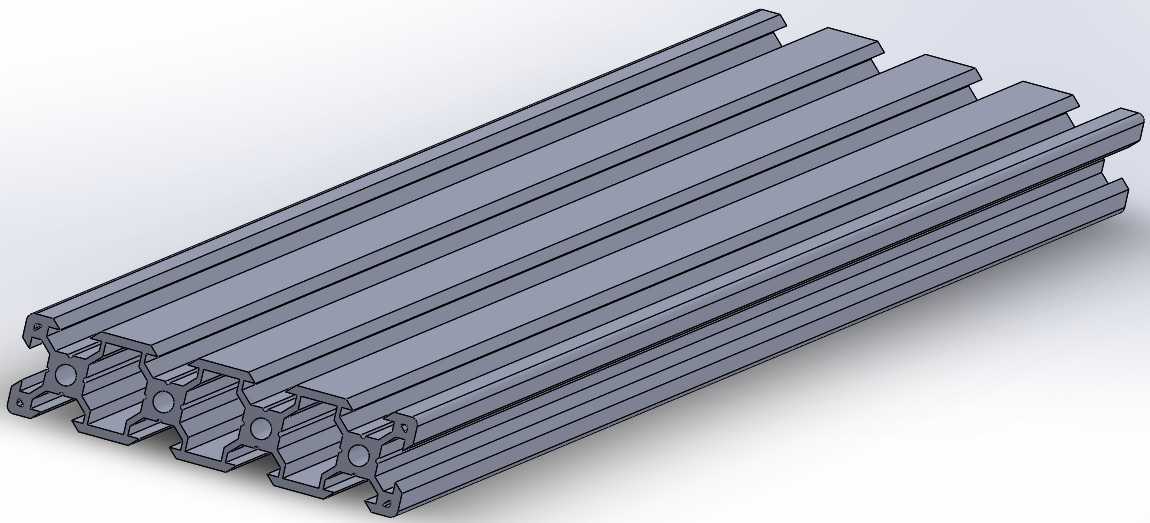

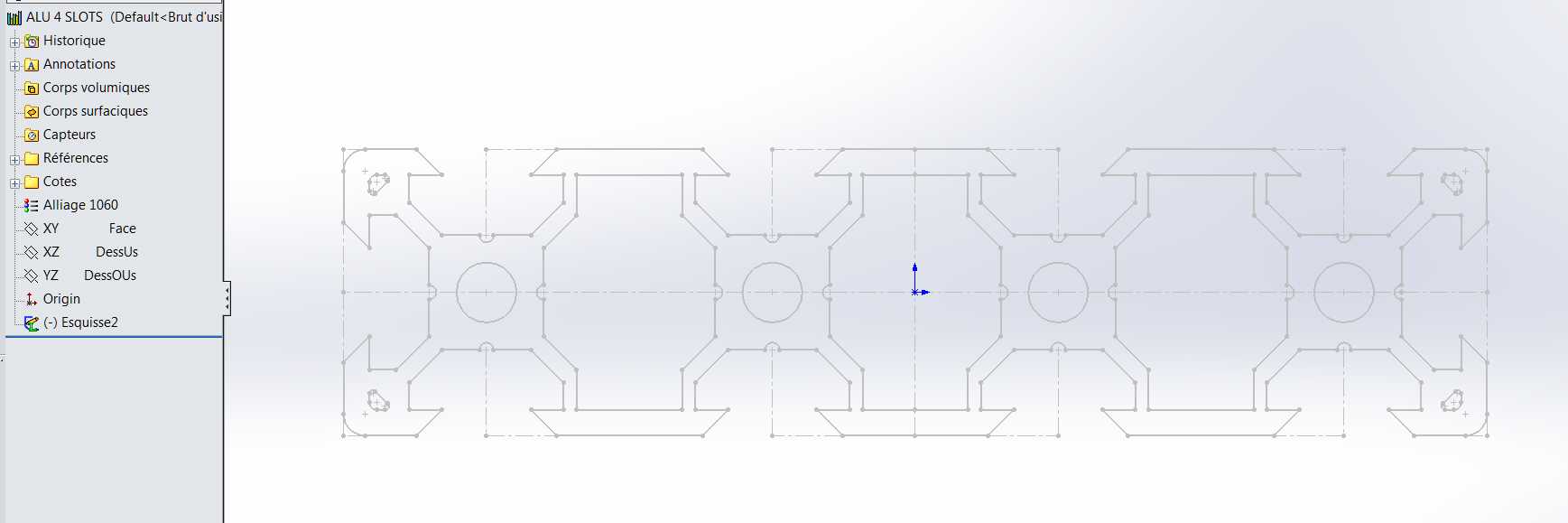

这款V形槽截面的铝型材，核心适配自动化产线、小型设备机架、线性运动导向机构的搭建需求，在3C电子装配线、小型检测设备、桌面级工装台的结构搭建场景中应用十分广泛。区别于普通平槽工业铝型材，其自带的V形导向槽可直接配合V型滚轮实现无额外导轨的线性运动支撑，省去了外置导轨的安装空间与装配工序，在紧凑空间的设备布局中优势明显。从设计逻辑来看，型材截面采用多腔室中空结构，在保证整体抗弯、抗扭刚性的前提下尽可能降低型材自重，截面均匀分布的安装孔位槽道沿型材长度方向通长布置，可实现任意位置的T型螺栓连接，无需额外打孔攻丝，适配模块化搭建的快速装配需求。本次设计的型材截面宽度为20mm，截面高度为80mm，单根标准适配长度为500mm，安装时可根据实际框架尺寸进行裁切拼接，型材两侧的V形槽对称度公差控制在0.1mm以内，保证滚轮运行时的顺畅度无卡滞，不会出现偏载磨损的问题。型材壁厚经过载荷校核，常规静态机架搭建时单米承重可满足80kg以内的载荷需求，搭配对应规格的角码、端盖、脚轮等连接配件，可快速组装成各类设备的支撑框架。在实际选型应用中，这类V形槽铝型材常被用作小型移栽机构的运动导轨，或是设备防护栏的横向支撑梁，其表面阳极氧化处理层可适应常规车间的防腐蚀需求，无需额外做表面涂装处理。设计过程中对槽道的开口尺寸、内腔加强筋的位置做了反复优化，既保证T型螺栓的螺母可顺利滑入槽道，又避免槽口变形导致的连接松动问题，型材端部的连接孔位可根据安装需求加工沉头孔，实现多根型材的直角对接、斜角对接等不同连接形式，无需额外定制连接块。在运动导向场景使用时，V形槽的斜面角度经过匹配计算，与标准V型滚轮的接触角完全契合，运行过程中可自动排出槽内落入的细小粉尘碎屑，减少日常维护清理的频次，适合多尘的车间生产环境使用。搭建框架时，型材的安装边界可根据实际布局灵活调整，通长的槽道允许连接件在任意位置锁紧，相比焊接钢结构框架，拆装调整更加便捷，后续设备改造时可直接拆解复用型材，减少材料浪费。
