金属薄板结构箱水过滤器壳体设计

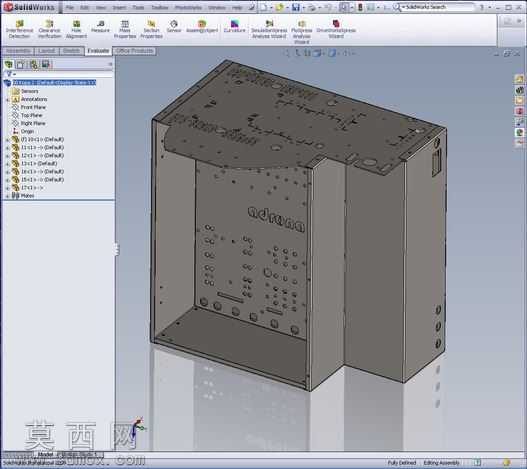

本作品为箱水过滤器的金属薄板壳体三维建模成果，建模阶段采用SolidWorks平台完成全参数化结构搭建，整体以长方体腔体为核心基础构型，通过多实体钣金建模方式拆分壳体的各个组成壁面，精准还原薄板弯折、拼接的工艺特征。建模过程中优先梳理壳体的功能分区，将整体腔体划分为过滤容纳腔与侧边附属安装腔两个连通区域，在主腔体的内壁与外壁对应位置，逐一排布安装定位孔、走线孔位、组件固定螺柱的结构特征，所有孔位均按照实际装配需求设置对应孔径与沉头结构，确保后续虚拟装配时各过滤组件、管路接头能够精准对位。材质设置阶段针对金属薄板的特性，赋予壳体哑光冷轧钢板的材质属性，调整材质的粗糙度、金属度参数，还原金属钣金件的真实表面质感，同时对壳体表面的品牌标识区域做轻微的蚀刻纹理处理，提升模型的细节真实度。结构设计上充分考虑薄板构件的强度需求，在腔体的弯折边缘设置合理的折弯圆角，在壁面的大平面区域排布凸起的加强筋结构，避免薄板受力出现形变，同时在壳体的拼接边缘预留对应的卡扣与螺丝连接位，还原实际钣金壳体的装配逻辑。渲染阶段采用软件内置的环境光遮蔽效果，突出壳体的腔体深度与各孔位、加强结构的立体感，通过半透明剖切视角的展示方式，清晰呈现壳体内部的空间布局与壁面特征排布，让观看者能够直观理解壳体的内部容纳空间与外部安装结构的对应关系。设计思路围绕箱式水过滤器的实际使用场景展开，在保证壳体密封性能、结构强度的前提下，尽可能优化薄板的排布方式，减少不必要的材料浪费，同时兼顾内部组件的安装便利性与后期维护的操作空间，所有结构特征均符合钣金加工的工艺要求，可直接对接生产环节的工艺拆解，为后续的实物生产提供精准的三维数据支撑。
