液压回油过滤器高精度三维建模设计

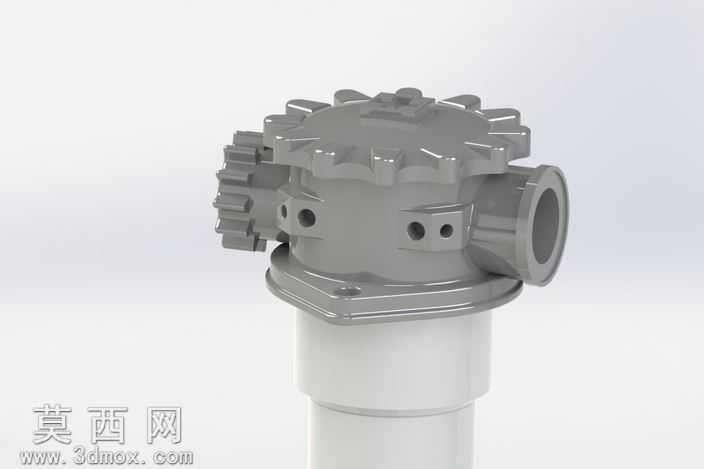

本液压回油过滤器三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循液压元件的工业设计规范与实际生产尺寸公差要求，完整还原了产品的全部结构细节。模型顶部采用带齿状防滑结构的端盖设计，建模时通过圆周阵列命令均匀排布端盖外缘的防滑凸齿，每个凸齿的拔模角度、圆角过渡都经过精准参数设置，既还原了实物的防滑操作手感，也保证了压铸生产的工艺可行性；端盖侧面的接口采用标准液压管路接口尺寸建模，接口处的密封槽、安装定位孔都按照行业标准逐一绘制，孔位的位置度、同轴度公差在建模阶段就通过软件的几何约束功能完成校验，确保后续装配时的匹配精度。滤头部分的壳体采用一体化建模思路，通过多步拉伸、切除、圆角命令构建出壳体的复杂曲面外形，侧面分布的测压孔、旁通阀安装位都做了精细化结构还原，内部的流道走向也按照实际液压油的流通路径完成建模，可直接用于后续的流场仿真分析。滤筒部分采用薄壁结构建模，筒身与滤头的连接法兰做了安装止口、密封槽的细节设计，法兰上的固定螺栓孔采用圆周阵列排布，每个孔的倒角、沉孔结构都完整呈现，保证装配环节的密封可靠性。模型渲染阶段采用金属哑光漆材质模拟滤头的铸铝外观，通过调整材质的粗糙度、反射率参数还原铸件的细腻磨砂质感，滤筒部分采用半透明白色工程塑料材质，适当调整材质的透明度与折射参数，既可以直观展示滤筒的内部容纳空间，也能清晰区分滤头与滤筒的材质差异；场景布光采用三点布光法，主光从侧上方打亮模型主体轮廓，辅光补充暗部细节避免出现死黑区域，轮廓光勾勒模型边缘提升立体感，最终渲染效果清晰展现产品的结构层次与材质质感。整个建模过程遵循自上而下的设计思路，先确定产品的整体安装尺寸与接口规格，再逐步拆分各个零部件的结构细节，所有零部件之间都添加了正确的装配约束，可实现虚拟装配验证，检查零部件之间的干涉情况，为后续的工程图导出、生产加工提供精准的三维数据支撑，模型同时保留了STEP等通用格式，可兼容多款三维设计软件打开使用，适配不同的设计场景需求。
