褶式金属框架工业空气滤清器三维建模作品

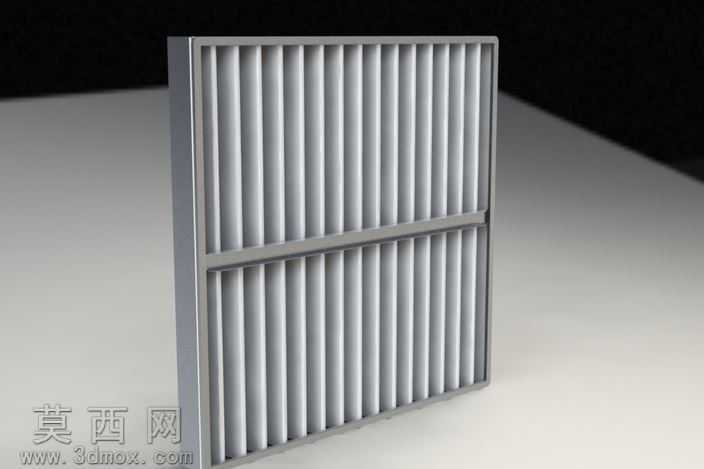

本作品为褶式金属框架空气滤清器的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业产品正向建模逻辑，以实际工业空气滤清器的尺寸比例为基准开展结构还原。首先从外框结构建模入手，采用薄壁拉伸特征构建一体式金属外框，对边框的折边、安装卡位结构做了精细化处理，通过倒角、圆角特征还原金属型材加工后的边缘过渡效果，避免生硬直角带来的不真实感，同时保证外框的结构强度符合实际产品的力学要求。核心过滤褶层部分是建模的重点，先通过草图绘制单褶的V型截面轮廓，再采用线性阵列特征完成整排褶层的排布，严格控制褶间距、褶高的参数一致性，还原褶式滤芯增大过滤接触面积的结构设计逻辑，对褶层与外框的衔接部位做了贴合处理，模拟实际生产中滤材与边框密封固定的装配关系。材质渲染阶段，外框部分赋予哑光磨砂金属材质，调整金属粗糙度、反射率参数还原铝合金或镀锌钢板框架的真实质感，滤层部分采用带细微纤维纹理的哑光复合滤材材质，通过纹理贴图模拟滤材表面的细微孔隙质感，打光采用柔和的工业产品展示布光，多角度补光避免金属框出现过强反光遮挡结构细节，同时清晰呈现褶层的排列层次感。设计思路上，该模型严格参考通用工业褶式空气过滤器的结构规范，兼顾结构还原度与模型轻量化，既完整呈现产品的外观特征与装配逻辑，也保留了各结构的可编辑参数，可直接用于通风系统配套选型展示、过滤设备装配模拟、工业产品宣传渲染等场景，模型的结构比例完全符合实际工业产品的生产制造标准，能够直观展现褶式金属框架空气滤清器的结构特点与功能属性。
