三向铰接式杠杆角连接结构件

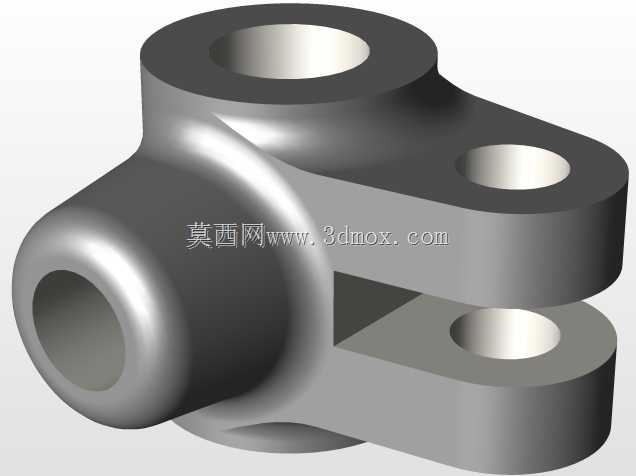

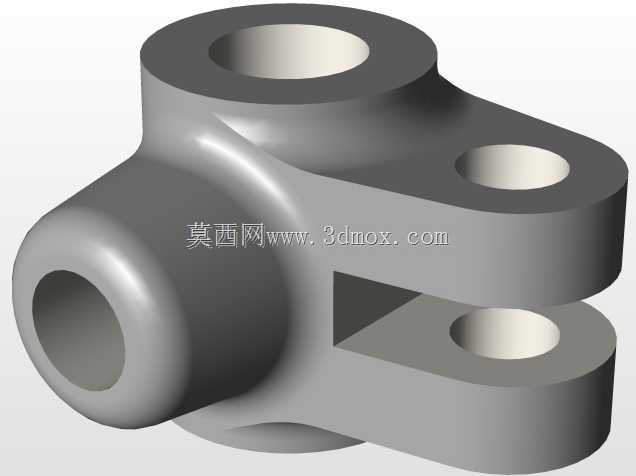

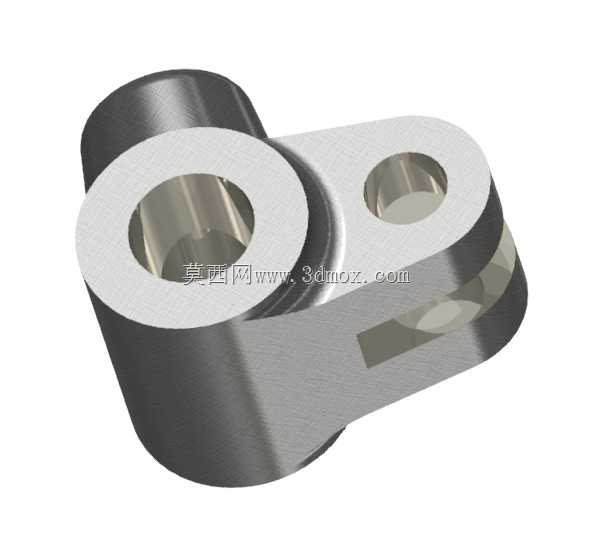

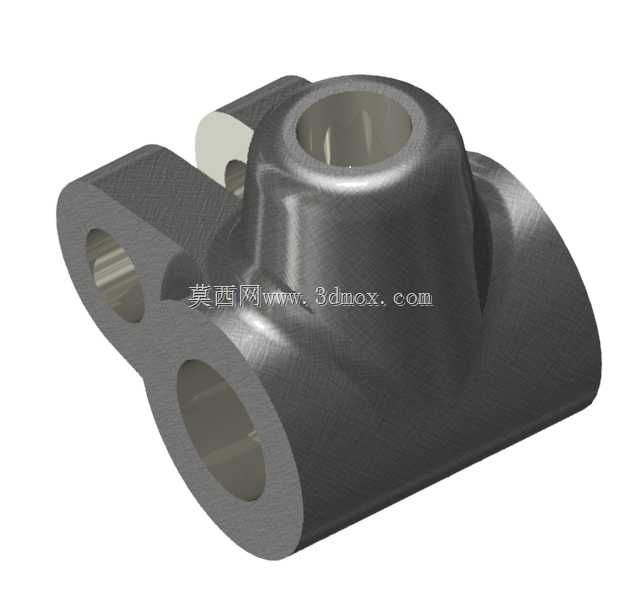

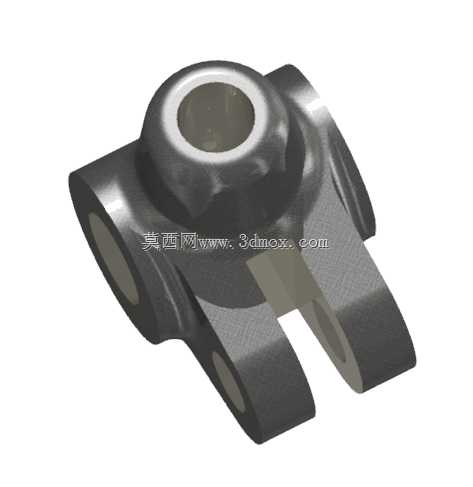

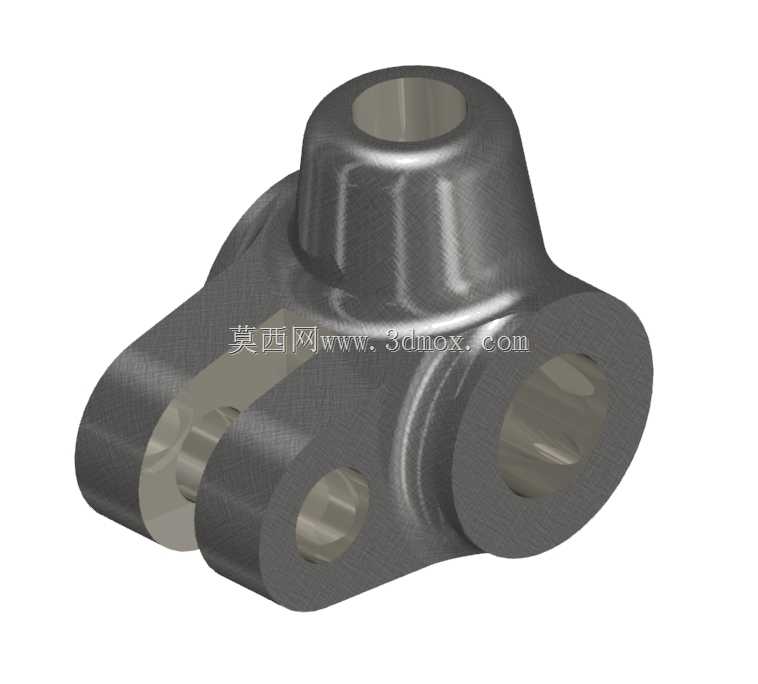

该构件属于传动系统中的角向连接受力件，主要应用在需要多方向力矩传递、存在小角度摆动补偿需求的机械传动链路中，常见于轻工机械的连杆传动组、农用设备的操纵联动机构、小型工程机械的执行端连接部位，用来衔接三个不同走向的传动杆件，抵消装配过程中产生的同轴度误差，同时传递往复摆动的作用力，避免杆件连接部位因硬接触出现应力集中断裂的问题。从结构设计来看，主体采用三筒交汇的布局，顶部设置单通轴套孔，两个侧部呈夹角布置对开式夹装轴孔，三个孔位的轴线交汇于构件的重心附近，确保受力时载荷能均匀分散到各个筒壁，不会出现单侧载荷过载的情况。侧部的对开夹槽结构是设计的核心细节，夹槽预留了微小的形变间隙，装配时穿入销轴后可以通过夹槽侧壁的锁紧孔实现抱紧固定，既能保证销轴与孔位的无间隙配合，消除传动过程中的回程空程，也能在杆件出现小幅角度偏移时，通过夹槽的微量形变补偿角度偏差，避免传动卡滞。顶部的轴套孔采用加厚筒壁设计，因为该位置是主要的摆动铰接支点，工作过程中会持续承受交变的径向载荷，加厚的筒壁可以提升孔位的耐磨性能，延长构件的整体使用寿命，孔内壁预留了衬套安装的余量，实际使用时可以根据载荷大小选配铜衬套或者含油轴承，降低转动过程中的摩擦阻力。从安装边界来看，三个轴孔的孔径按照传动载荷的匹配关系设置，顶部支点孔的孔径略小于两侧传动连接孔，整体外轮廓没有突出的尖锐棱角，所有交汇位置都做了圆弧过渡处理，既可以减少应力集中，也能避免安装过程中与周边的杆件、护罩发生运动干涉。建模过程中对各个孔位的同轴度、夹槽的对称度都做了公差约束，相邻孔位的轴线夹角误差控制在合理的装配公差范围内，确保装配后三个方向的杆件运动轨迹符合设计预期，不会出现运动别劲的问题。构件的壁厚根据不同位置的受力大小做了差异化设计，载荷集中的孔位周边壁厚更大，非受力的过渡区域适当减薄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件的自身重量，减少传动过程中的惯性损耗。这类铰接式杠杆角构件在传动系统中虽然属于小型基础零件，但直接影响整个连杆机构的传动精度和运行可靠性，设计时需要重点校核三个孔位交汇处的结构强度，以及夹槽部位的锁紧力是否满足载荷要求，避免长期交变载荷下出现夹槽开裂、孔位磨损超差的问题。
