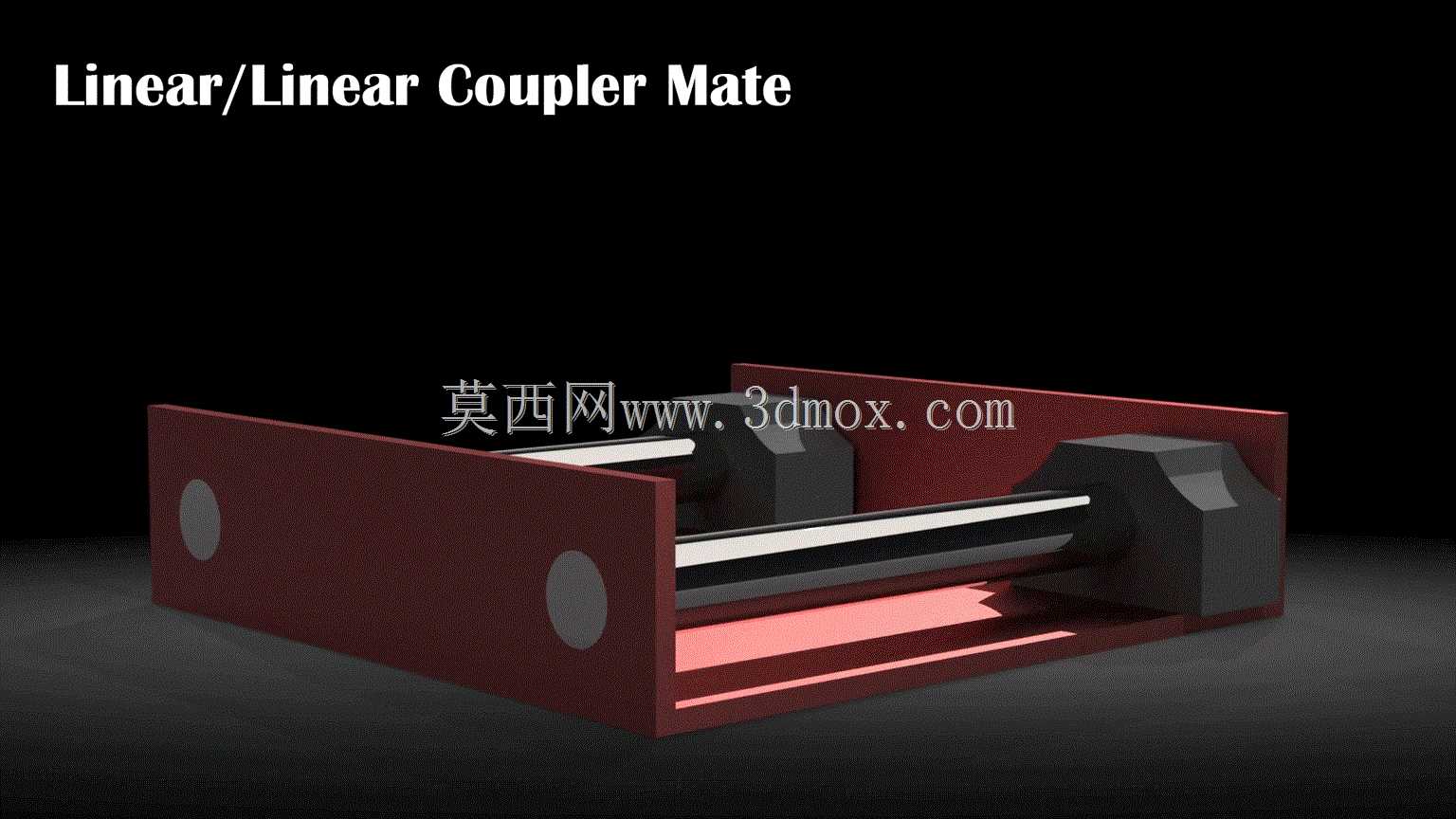

线性耦合距离限制机械配对结构

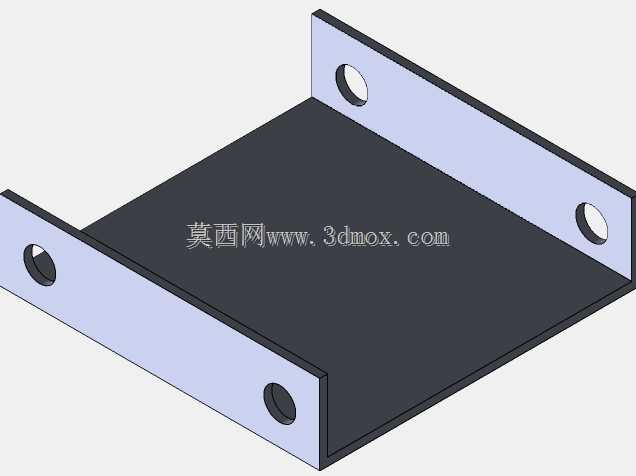

这类线性耦合配对结构，常应用在需要双轴同步比例运动的工业设备场景中，比如非标自动化产线的双工位同步推料机构、检测设备的对称夹持模组，还有部分工装夹具的同步张紧结构里，核心作用是让两个独立的直线运动部件按照固定比例完成联动，避免单轴驱动带来的偏载、不同步问题，同时通过距离限制约束运动行程边界，防止机构超程碰撞损坏。从结构设计逻辑来看，整个配对结构采用对称式槽型基座作为承载主体，基座两侧开设同轴导向孔，用来穿装光轴类导向部件，两个滑动块分别套装在两根平行光轴上，线性耦合约束的核心是设定两个滑动块的位移比例为2:1，也就是其中一个滑块移动2单位距离时，另一个滑块对应移动1单位距离，这种比例设定可以适配不同工位的动作节拍差，比如在双工位上料场景中，一个滑块完成长距离取料位移时，另一个滑块同步完成短距离的送料定位，不需要额外设置两套独立驱动系统，能大幅简化设备的动力配置。安装边界方面，槽型基座的底面为平整安装面，预留的安装孔位间距适配常规工业铝型材的槽距标准，不需要额外做转接板就可以直接固定在设备台架上，导向光轴的两端通过基座侧壁的孔位做轴向定位，不需要额外加装轴端挡圈的冗余设计，滑动块的顶面预留了标准螺纹孔，用来直接安装执行末端的夹具、吸盘或者推板，减少二次加工的工作量。运动约束层面，除了核心的线性耦合关系，还设置了双向距离限制，分别限定两个滑块的最大、最小行程位置，当滑块运动到极限位置时会自动触发约束限位，不需要额外加装外置的行程开关做硬限位，在一些对安装空间要求紧凑的小型设备里，这种内置的距离限制约束能省掉外置限位元件的安装空间，让整体机构体积缩小近三分之一。实际应用中，这类配对结构的运动顺滑度主要靠导向光轴与滑块内孔的配合精度保证，设计时通常选用H7/g6的间隙配合，既保证运动过程无卡滞，又能控制径向窜动量在0.02mm以内，满足大部分中低速自动化设备的定位精度要求，耦合比例的设定可以根据实际工况调整，不局限于2:1的固定值，只需要在装配配对时修改比例参数即可适配不同的动作需求，不需要重新加工结构零件，具备较强的工况适配性。
