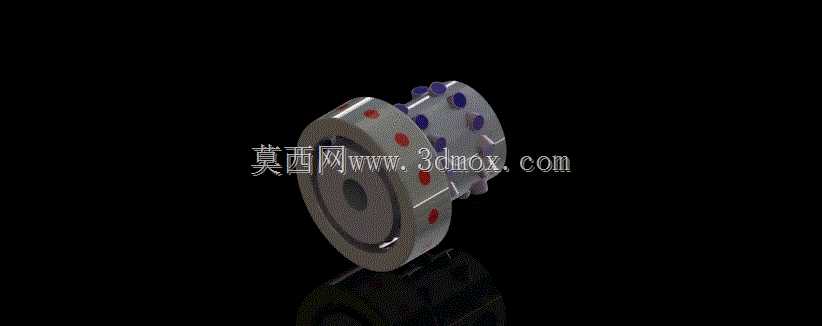

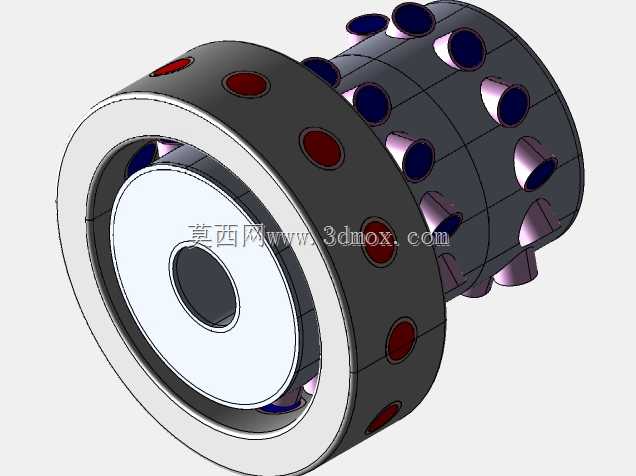

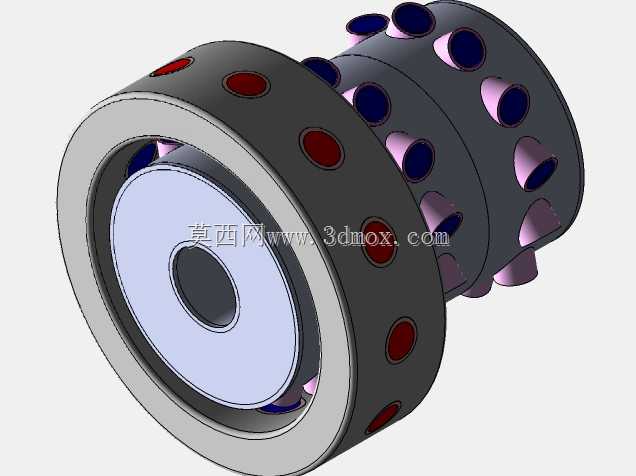

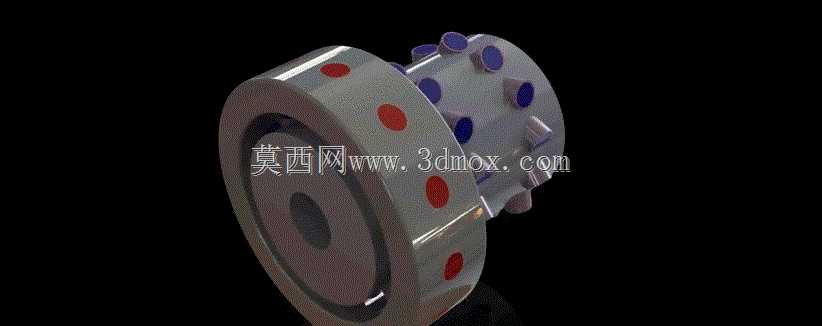

磁相互作用式磁力耦合传动组件结构

这类磁相互作用传动结构，核心依托永磁体之间的非接触磁力作用实现扭矩传递，在化工、食品、制药等对密封要求极高的流体输送场景中应用广泛，可彻底解决传统机械密封存在的跑冒滴漏问题，避免输送介质与外界环境发生交叉污染。从结构设计逻辑来看，组件分为主动侧与从动侧两个独立的盘式结构，两侧盘体沿圆周方向交替排布不同极性的永磁体，主动盘与动力输出端连接，从动盘与负载端连接，两者之间保留均匀的气隙，完全无机械接触，运转过程中不存在接触磨损，无需定期更换密封件与易损传动件，长期运行维护成本远低于传统接触式传动结构。设计过程中需要重点考量永磁体的排布间距、气隙宽度与可传递扭矩的匹配关系，气隙过大会导致磁通量损失过多，额定传递扭矩不足，负载波动时容易出现滑脱丢转问题；气隙过小则会提高两盘的同轴度安装要求，设备运行过程中出现轴系窜动时，两侧盘体容易发生剐蹭，损坏永磁体与盘体结构。盘体上的永磁体采用嵌装式固定结构，安装槽的尺寸公差需要严格控制，既要保证永磁体装配后无松动，避免高速运转时磁体受离心力作用甩出，也要预留磁体温度升高后的膨胀余量，防止热胀冷缩导致磁体碎裂。从安装边界来看，这类盘式磁力耦合组件的轴向尺寸紧凑，径向尺寸与可传递扭矩正相关，选型时需要核对安装轴径、轴伸长度以及周边部件的安全距离，保证组件安装后与周边壳体、管线预留足够的安全间隙，同时要注意组件周边不能存在铁磁性杂物，避免杂物被磁力吸附进入气隙，造成卡滞故障。实际应用中，这类结构还具备过载保护特性，当负载端出现卡滞超过最大传递扭矩时，主从动盘会自动滑脱，不会对上游动力端造成冲击损坏，有效保护电机、减速机等核心动力部件。建模过程中需要准确还原永磁体的排布角度、嵌装槽的位置精度，以及盘体中心安装孔的配合公差，保证装配后两侧盘体的磁体能够精准对位，实现磁路的最优耦合效率，避免因建模尺寸偏差导致实际装配后磁扭矩达不到设计要求。
